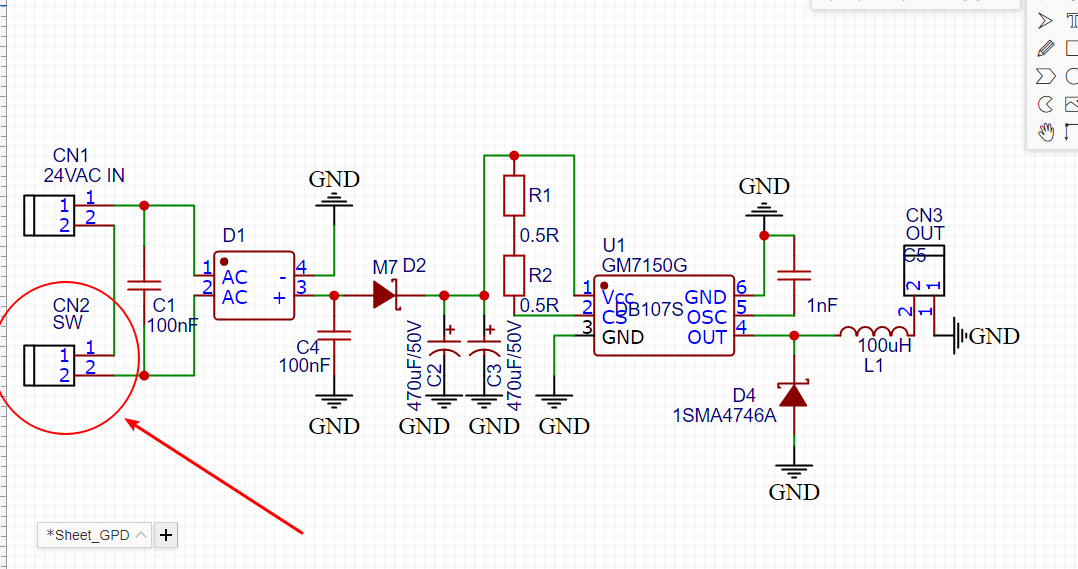

這個電路圖能否取消掉箭頭出的開關，改用三極管控制電路的通斷

ID:614960 · 發表于 2021-11-4 10:48

菜鳥請教一下各位大佬
這個電路圖能否取消掉箭頭出的開關，改用三極管控制電路的通斷謝謝

ID:313048 · 發表于 2021-11-4 11:11

不可以，這個明顯是AC輸入，怎么可能用三極管這種東西去開關？除非你說的是輔助電路，通過三極管去驅動繼電器進行通斷還差不多。

ID:491875 · 發表于 2021-11-4 11:52

三極管肯定不行，雙向可控硅可以

ID:491875 · 發表于 2021-11-4 11:54

如果不介意將開關移動到直流側，可以考慮用三極管

ID:277550 · 發表于 2021-11-4 12:25

隆重一些，可以用繼電器

~~

ID:952186 · 發表于 2021-11-4 14:32

雙向可控硅可以

ID:977787 · 發表于 2021-11-4 15:25

換成繼電器，再用三極管控制繼電器通斷

ID:28752 · 發表于 2021-11-4 15:58

建議開關放到橋堆后面,使用mos管做開關...

ID:28752 · 發表于 2021-11-4 16:02

控制AC端也行...但是不能用三極管,用兩顆mos管背靠背,但是輸出電壓會有一個二極管的壓降...

ID:614960 · 發表于 2021-11-4 16:51

老愚童63 發表于 2021-11-4 11:54
如果不介意將開關移動到直流側，可以考慮用三極管

可以改如果直流側用三極管該怎么控制呢謝謝

ID:614960 · 發表于 2021-11-4 16:59

grb7906 發表于 2021-11-4 15:58
建議開關放到橋堆后面,使用mos管做開關...

改到橋堆后面能否改用三極管控制，MOS管好像導通需要的電壓比較高，我想法是想去掉AC端這個開關 用一顆7805降壓5v給TTP223E觸摸開關芯片供電 TTP223E控制MJD122G來控制這個電路的通斷

ID:313048 · 發表于 2021-11-4 17:20

ZEROPC 發表于 2021-11-4 16:59
改到橋堆后面能否改用三極管控制，MOS管好像導通需要的電壓比較高，我想法是想去掉AC端這個開關 用一顆78 ...

24VAC整流下來電壓30多V 你用7805的話壓差太大，不建議使用。建議使用低成本的開關電源芯片，和7805差不了太多錢。

ID:96682 · 發表于 2021-11-4 18:00

D2 M7？這個貼片代號不正是 IN4007？在 PCB 板上常見到的 CN2 預留的位置直接用飛線代替了

ID:491875 · 發表于 2021-11-4 18:40

ZEROPC 發表于 2021-11-4 16:51
可以改如果直流側用三極管該怎么控制呢謝謝

三極管C極（NPN管）接電路GND，三極管E極接整流橋“-”,三極管B極接控制電壓。

ID:28752 · 發表于 2021-11-4 21:50

ZEROPC 發表于 2021-11-4 16:59
改到橋堆后面能否改用三極管控制，MOS管好像導通需要的電壓比較高，我想法是想去掉AC端這個開關 用一顆78 ...

mos 5v就行了啊

ID:614960 · 發表于 2021-11-4 22:27

AUG 發表于 2021-11-4 17:20
24VAC整流下來電壓30多V 你用7805的話壓差太大，不建議使用。建議使用低成本的開關電源芯片，和7805差不 ...

好的我找找相關芯片先謝謝

ID:614960 · 發表于 2021-11-4 22:28

xuxiangwin 發表于 2021-11-4 15:25
換成繼電器，再用三極管控制繼電器通斷

換繼電器成本有點高，而且位置不夠

ID:614960 · 發表于 2021-11-4 22:31

grb7906 發表于 2021-11-4 16:02
控制AC端也行...但是不能用三極管,用兩顆mos管背靠背,但是輸出電壓會有一個二極管的壓降...

又學到東西了感謝

ID:614960 · 發表于 2021-11-4 22:35

grb7906 發表于 2021-11-4 21:50
mos 5v就行了啊

不是很了解mos管上次查了一下好像說導通電壓要10v 看來還是得多了解才行

ID:614960 · 發表于 2021-11-4 22:38

老愚童63 發表于 2021-11-4 18:40
三極管C極（NPN管）接電路GND，三極管E極接整流橋“-”,三極管B極接控制電壓。

好的明天試試，感謝

ID:624769 · 發表于 2021-11-4 22:59

你這圖我看得有點懵， DB107我記得是全橋整流啊，沒見過6腳的啊…… 標錯了吧？D1才是DB107吧？

如果你要用7805，24VAC就不能用全橋，要半橋才行。不過頻率會有點低，電容可能要加大。好處是7805能用，自己衡量。

ID:28752 · 發表于 2021-11-5 08:15

ZEROPC 發表于 2021-11-4 22:35
不是很了解mos管上次查了一下好像說導通電壓要10v 看來還是得多了解才行

搞份規格書看看,你就知道了,電壓低點,內阻稍大...一般應用,沒啥影響的...

ID:491875 · 發表于 2021-11-5 08:16

ZEROPC 發表于 2021-11-4 22:38
好的明天試試，感謝

記住，三極管B極控制電壓是對整流橋“-”也就是4腳的電壓！而不是對電路GND電壓。之前必須斷開GND與整流橋4腳的連接然后串聯三極管的CE極。

ID:160500 · 發表于 2021-11-5 10:12

雙向可控硅是比較好的解決方案

ID:614960 · 發表于 2021-11-5 14:33

188610329 發表于 2021-11-4 22:59
你這圖我看得有點懵， DB107我記得是全橋整流啊，沒見過6腳的啊…… 標錯了吧？D1才是DB107吧？

如果你 ...

是的 D1是DB107全橋整流，調整位置沒把注釋放好，6腳的是GM7150G；請教一下為什么用7805 24VAC不能用全橋整流？是整流后的壓差太大嗎？

ID:614960 · 發表于 2021-11-5 14:35

wc86110 發表于 2021-11-4 18:00
D2 M7？這個貼片代號不正是 IN4007？在 PCB 板上常見到的 CN2 預留的位置直接用飛線代替了

是的是IN4007,電路用這個有問題嗎？CN2位置是用來接一個船型開關的

ID:624769 · 發表于 2021-11-5 15:19

ZEROPC 發表于 2021-11-5 14:33
是的 D1是DB107全橋整流，調整位置沒把注釋放好，6腳的是GM7150G；請教一下為什么用7805 24VAC不能用全 ...

對的，全橋整流出來，電壓乘以根號2，快到7805的輸入極限了，而且7805是線性穩壓，這么高電壓發熱會很嚴重，不確定你的最終功率，搞不好你還要裝風扇。
半橋出來，電壓除以根號2，16V左右，那么7805就沒什么大問題了。

ID:614960 · 發表于 2021-11-5 15:32

老愚童63 發表于 2021-11-5 08:16
記住，三極管B極控制電壓是對整流橋“-”也就是4腳的電壓！而不是對電路GND電壓。之前必須斷開GND與整流 ...

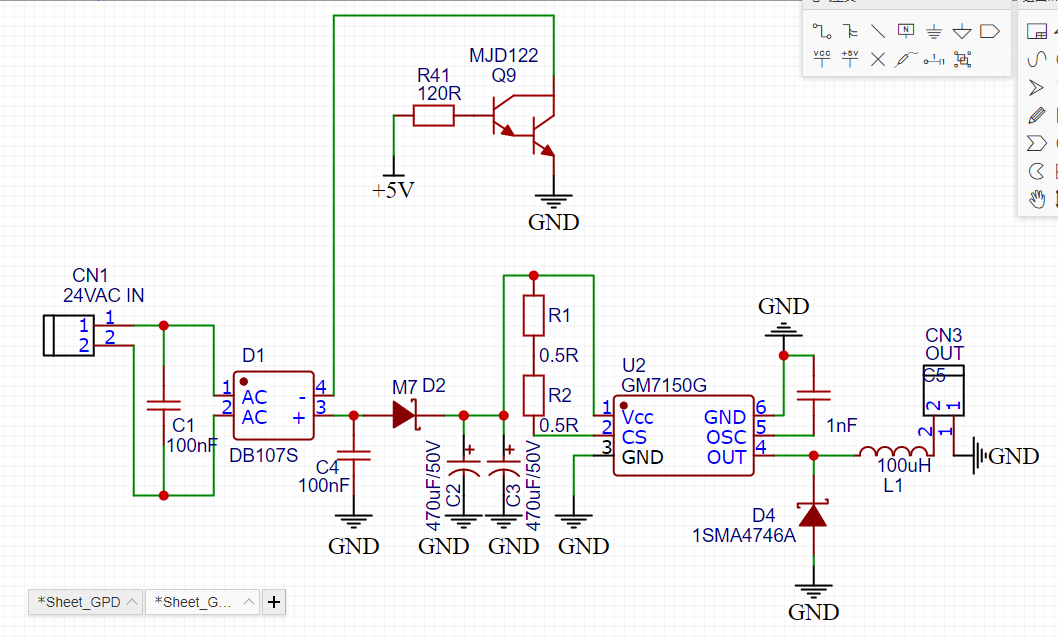

麻煩指點一下是不是圖上這種接法，我按這圖通電電路不工作整流橋發熱

ID:614960 · 發表于 2021-11-5 15:42

188610329 發表于 2021-11-5 15:19
對的，全橋整流出來，電壓乘以根號2，快到7805的輸入極限了，而且7805是線性穩壓，這么高電壓發熱會很嚴 ...

好的了解，原來想的是用7805降壓給TTP223供電的工作電流3.5uA應該問題不大，先處理好電路測試一下不行再改其他的感謝

ID:614960 · 發表于 2021-11-5 15:45

grb7906 發表于 2021-11-5 08:15
搞份規格書看看,你就知道了,電壓低點,內阻稍大...一般應用,沒啥影響的...

好的后面研究一下，感謝

ID:491875 · 發表于 2021-11-5 16:42

ZEROPC 發表于 2021-11-5 15:32
麻煩指點一下是不是圖上這種接法，我按這圖通電電路不工作整流橋發熱

錯了！GND該接到C基本與4腳互換！

ID:143767 · 發表于 2021-11-5 17:59

可以用雙向可控龜，控制也簡單

ID:491875 · 發表于 2021-11-6 07:54

ZEROPC 發表于 2021-11-5 15:32
麻煩指點一下是不是圖上這種接法，我按這圖通電電路不工作整流橋發熱

在這里，4腳電位是最低的！GND電位要高于4腳電位，NPN三極管的電流是從C-E！所以，你的做法是錯誤的。

ID:614960 · 發表于 2021-11-6 12:23

老愚童63 發表于 2021-11-6 07:54
在這里，4腳電位是最低的！GND電位要高于4腳電位，NPN三極管的電流是從C-E！所以，你的做法是錯誤的。

感謝感謝可以了剛剛焊接測試能夠控制通斷了，再請教一下為什么三極管不控制VCC 反而控制GND，有什么講究嗎？

ID:491875 · 發表于 2021-11-6 14:20

ZEROPC 發表于 2021-11-6 12:23
感謝感謝可以了剛剛焊接測試能夠控制通斷了，再請教一下為什么三極管不控制VCC 反而控制GND，有什么 ...

可以控制VCC,不過得使用PNP三極管，PNP三極管通常比NPN三極管價格略高，而且選型不太方便。你可以用PMOS管配合NPN三極管控制VCC

ID:614960 · 發表于 2021-11-8 09:29

老愚童63 發表于 2021-11-6 14:20
可以控制VCC,不過得使用PNP三極管，PNP三極管通常比NPN三極管價格略高，而且選型不太方便。你可以用PMOS ...

好的明白了謝謝大佬指點
