C51單片機+TLC5615+LM358+ADC0832數控電源電路原理圖程序等資料

[復制鏈接]
ID:236695 發表于 2021-11-7 21:05 | 顯示全部樓層 |閱讀模式

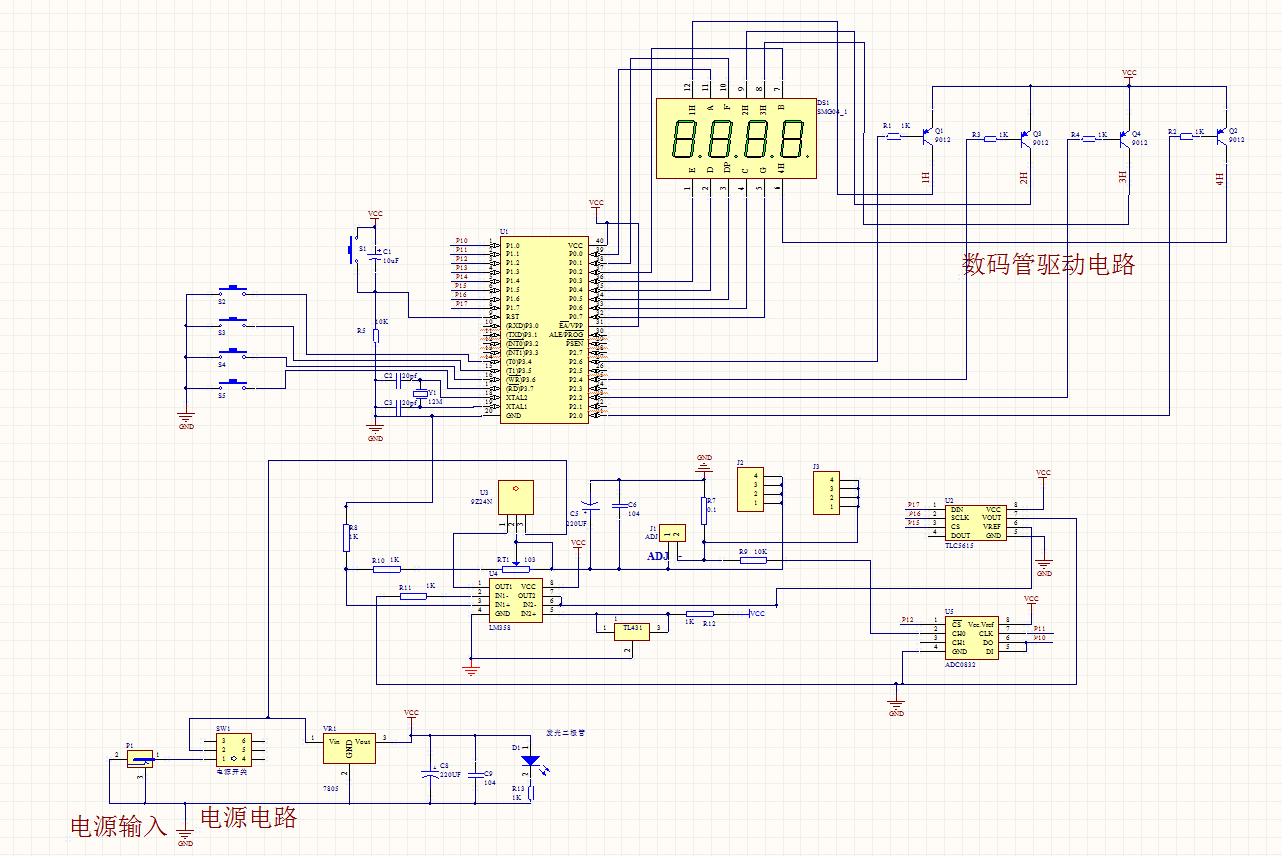

電路原理圖如下：
截圖格式 雙擊可以打開.png

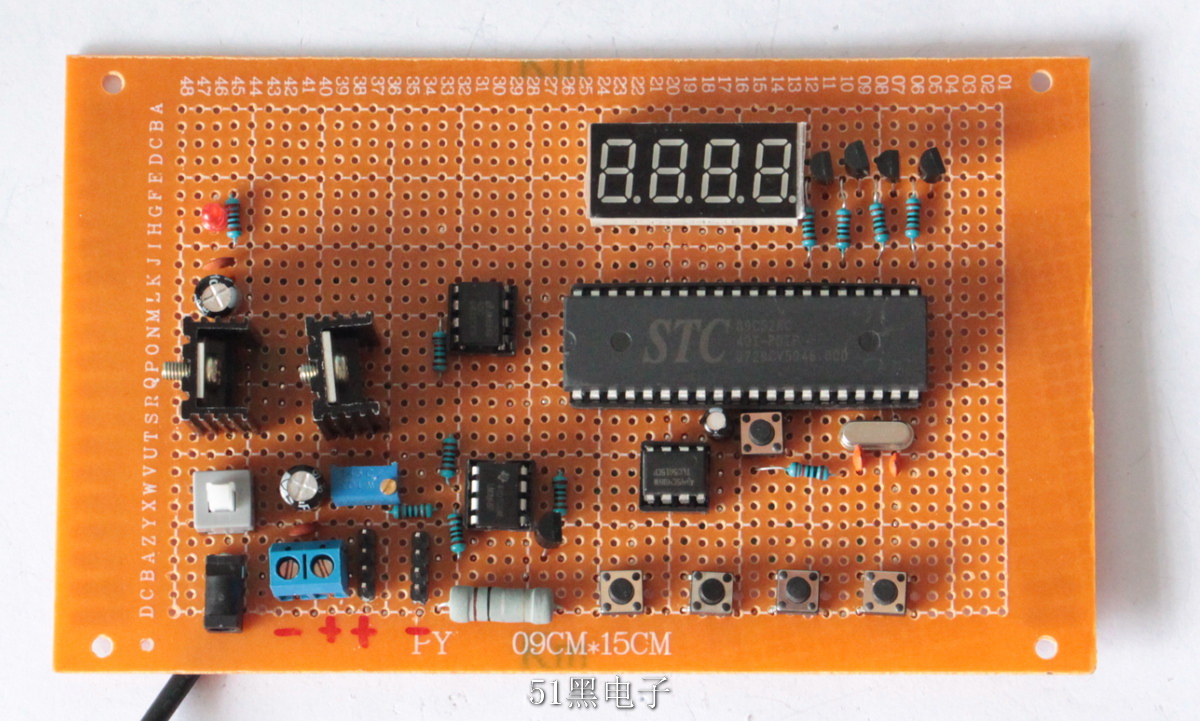

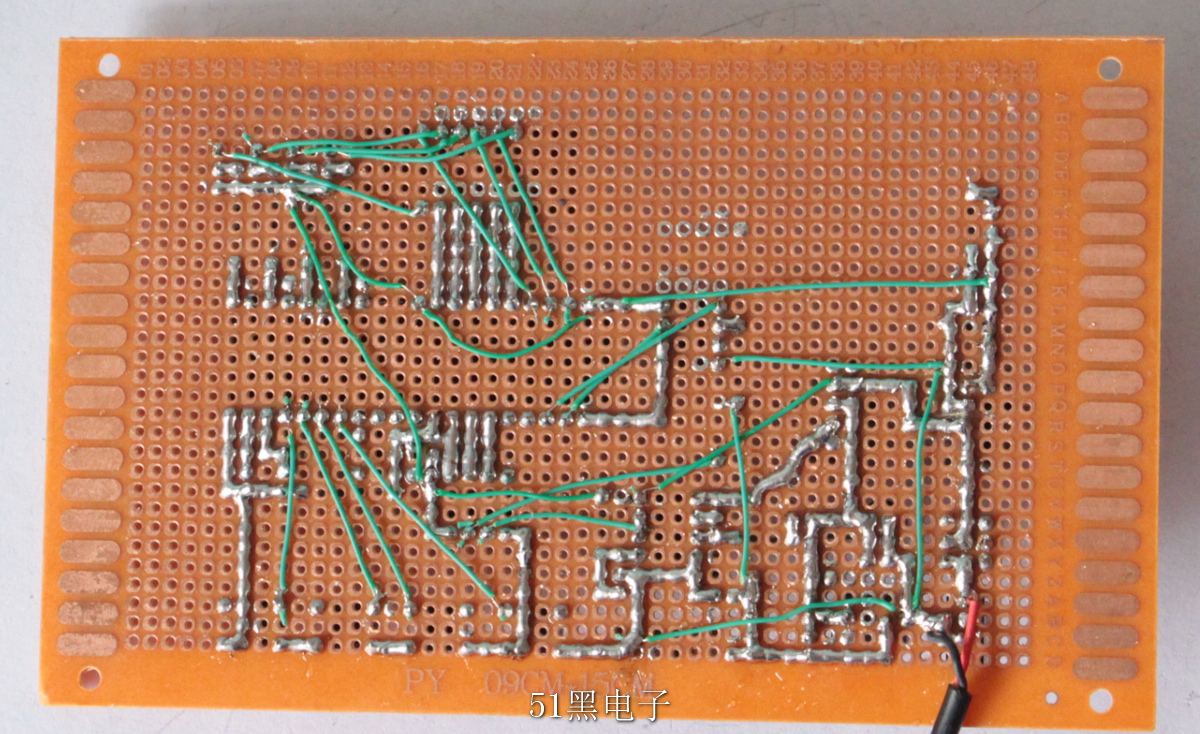

制作出來的實物圖如下：
照片 (2).JPG 照片 (1).JPG

元件型號    元件名稱    元件標號
TL431    穩壓    1
10uF    電解電容    C1
20pf    瓷片電容    C2, C3
220UF    電解電容    C5, C8
104    瓷片電容    C6, C9
發光二極管    發光二極管    D1
SMG04_1    數碼管    DS1
ADJ    接線柱    J1
電源輸入    電源    P1
9012    三極管    Q1, Q2, Q3, Q4
1K    電阻    R1, R2, R3, R4, R8, R10, R11, R12,R13
0.1    大電阻    R7
10K    電阻    R5,R9
103    可調電阻    RT1
SW-PB    按鍵    S1, S2, S3, S4, S5
電源開關    電源開關    SW1
STC89C52    單片機    U1
TLC5615    DA轉換芯片     U2
9Z24N    場效應管    U3
LM358    運放芯片     U4
ADC0832    AD采集芯片     U5
7805    穩壓芯片    VR1
12M    晶振     Y1

單片機源程序如下:
  1. #include "reg52.h"

  3. //宏定義
  4. #define uchar unsigned char
  5. #define uint  unsigned int

  7. //按鍵定義
  8. sbit KEY1= P3^7;
  9. sbit KEY2= P3^6;
  10. sbit KEY3= P3^5;
  11. sbit KEY4= P3^4;

  13. //數碼管定義
  14. sbit W1= P2^6;
  15. sbit W2= P2^4;
  16. sbit W3= P2^2;
  17. sbit W4= P2^0;

  19. //DAC定義
  20. sbit  CS_5615=P1^5;
  21. sbit CLK_5615=P1^6;
  22. sbit DAT_5615=P1^7;

  24. //ADC定義
  25. sbit  CS=P1^2;
  26. sbit CLK=P1^1;
  27. sbit DIO=P1^0;
  28.
  29. uint  U;
  30. uchar GETU=0;
  31. bit flag=0;
  32. uint  a=0;

  34. uchar code table[]=
  35. {
  36.         0x5F,0x44,0x9D,0xD5,0xC6,0xD3,0xDB,0x47,0xDF,0xD7
  37. };        //共陽數碼管段碼表        沒有小數點 0~9
  38. uchar code table1[]=
  39. {
  40.         0x7F,0x64,0xBD,0xF5,0xE6,0xF3,0xFB,0x67,0xFF,0xF7,0x5e
  41. };//帶小數點的編碼            0~9


  44. void delay_ms(uint z)                          //延時函數
  45. {
  46.   uint a,b;
  47.   for(a=z;a>0;a--)
  48.    for(b=5;b>0;b--);
  49. }

  51. void  shuma(uint buf)
  52. {
  53.         uchar a,b,c,d;
  54.         a=buf/1000;
  55.         b=buf%1000/100;
  56.         c=buf%100/10;
  57.         d=buf%10;

  59.         W1=0;W2=1;W3=1;W4=1;
  60.         P0=~table[a];
  61.         delay_ms(60);

  63.         W1=1;W2=0;W3=1;W4=1;
  64.         P0=~table1[b];
  65.         delay_ms(60);

  67.         W1=1;W2=1;W3=0;W4=1;
  68.         P0=~table[c];
  69.         delay_ms(60);

  71.         W1=1;W2=1;W3=1;W4=0;
  72.         P0=~table1[10];
  73.         delay_ms(60);
  74. }

  76. void tlc_5615(uint buf)
  77. {
  78.         uint a,c;
  79.         c=buf;
  80.     CS_5615=0;
  81.         for(a=16;a>0;a--)
  82.         {
  83.          DAT_5615=c>>15;
  84.          c=c<<1;
  85.          CLK_5615=1;
  86.          CLK_5615=0;
  87.     }
  88.         CLK_5615=1;
  89.         CLK_5615=0;
  90.         CLK_5615=1;
  91.         CLK_5615=0;
  92.         CS_5615=1;
  93. }

  95. unsigned int  A_D()
  96. {
  97.         unsigned char i,dat;
  98.         CS=1;   //一個轉換周期開始
  99.         CLK=0;  //為第一個脈沖作準備
  100.         CS=0;  //CS置0，片選有效
  101.
  102.         DIO=1;    //DIO置1，規定的起始信號
  103.         CLK=1;   //第一個脈沖
  104.         CLK=0;   //第一個脈沖的下降沿，此前DIO必須是高電平
  105.         DIO=1;   //DIO置1， 通道選擇信號
  106.         CLK=1;   //第二個脈沖，第2、3個脈沖下沉之前，DI必須跟別輸入兩位數據用于選擇通道，這里選通道CH0
  107.         CLK=0;   //第二個脈沖下降沿
  108.         DIO=0;   //DI置0，選擇通道0
  109.         CLK=1;    //第三個脈沖
  110.         CLK=0;    //第三個脈沖下降沿
  111.         DIO=1;    //第三個脈沖下沉之后，輸入端DIO失去作用，應置1
  112.         CLK=1;    //第四個脈沖
  113.         for(i=0;i<8;i++)  //高位在前
  114.         {
  115.                 CLK=1;         //第四個脈沖
  116.                 CLK=0;
  117.                 dat<<=1;       //將下面儲存的低位數據向右移
  118.                 dat|=(unsigned char)DIO;          //將輸出數據DIO通過或運算儲存在dat最低位
  119.         }
  120.         CS=1;          //片選無效
  121.         return dat;         //將讀出的數據返回
  122. }


  125. //主函數
  126. void main(void)
  127. {
  128.         U=0;
  129.         while(1)
  130.         {
  131.                 tlc_5615(U);
  132.                 shuma(U/8*10);
  133.                 if(flag==0)
  134.                 {
  135.                         if(KEY1==0)
  136.                         {
  137.                                 shuma(U/8*10);
  138.                                 shuma(U/8*10);
  139.                                 shuma(U/8*10);
  140.                                 shuma(U/8*10);
  141.                                 shuma(U/8*10);
  142.                                 if(KEY1==0)
  143.                                 {
  144.                                         if(U<960)        //1V對應的是80  10位ad
  145.                                         U=U+8;
  146.                                 }
  147.                         }
  148.                         if(KEY2==0)
  149.                         {
  150.                                 shuma(U/8*10);
  151.                                 shuma(U/8*10);
  152.                                 shuma(U/8*10);
  153.                                 shuma(U/8*10);
  154.                                 shuma(U/8*10);
  155.                                 if(KEY2==0)
  156.                                 {
  157.                                         if(U>=8)
  158.                                         U=U-8;
  159.                                 }
  160.                         }
  161.                         if(KEY3==0)
  162.                         {
  163.                                 shuma(U/8*10);
  164.                                 shuma(U/8*10);
  165.                                 shuma(U/8*10);
  166.                                 shuma(U/8*10);
  167.                                 shuma(U/8*10);
  168.                                 if(KEY3==0)
  169.                                 {
  170.                                         U=400;
  171.                                 }
  172.                         }
  173.                         if(KEY4==0)
  174.                         {
  175.                                 shuma(U/8*10);
  176.                                 shuma(U/8*10);
  177.                                 shuma(U/8*10);
  178.                                 shuma(U/8*10);
  179.                                 shuma(U/8*10);
  180.                                 if(KEY4==0)
  181.                                 {
  182.                                         U=0;
  183.                                 }
  184.                         }
  185.                 }
  186.                 GETU=A_D();
  187.                 if(GETU>=12)   //0.0196V
  188.                 {
  189.                         U=0;
  190.                          a=0;
  191.                         flag=1;
  192.                 }
  193.         }
  194. }
復制代碼

單片機是通用的無論51還是52、無論stc還是at都一樣，引腳功能都一樣，原理圖和程序也是一樣的。
原理圖中的. sch等格式是要用protel99se打開的，沒有軟件的不要緊，我已幫您轉換成word格式和pdf格式的了。
程序中的.c文件可以用記事本打開，就是程序了。其他的是寫程序是自動生成的，沒什么用的。

程序原理圖下載: 資料.7z (2.22 MB, 下載次數: 90)

評分

參與人數 1黑幣 +30 收起 理由
admin + 30 共享資料的黑幣獎勵！

查看全部評分

回復

使用道具 舉報

ID:987418 發表于 2021-12-16 17:39 | 顯示全部樓層
這個輸出的范圍是多少啊
回復

使用道具 舉報

ID:994114 發表于 2021-12-19 20:27 來自手機 | 顯示全部樓層
這個輸出范圍是多少
