LM2576-ADJ PWM可以調電壓請教

ID:734017 · 發表于 2021-11-19 11:52

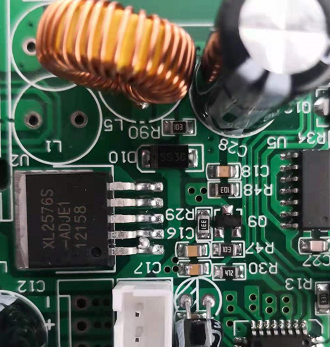

如上圖。單片機PWM 經過二介低通濾波。得到平滑直流電源。加載到三極管基極。
2576ADJ Vout=1.23*(1(R2/R1)，內部非反放大器。
請教三極管Q和R1 R2 的關系如何計算。例如PWM 5% 占空比 5*0.05 =0.25V 加載到Q 基極。輸出電壓如何計算。

把 5% PWM 改成加載波，整個時間軸T是否一至？

ID:401564 · 發表于 2021-11-19 14:35

這個是閉環控制的DC-DC
FB( Feedback)是一個很敏感的引腳
你想通過單片機來控制FB實現調節輸出電壓,雖然是可以調節電壓,但不一定能達到你想要的效果
目前為止,我沒有見過產品上面用過種控制
要么是可調線性電源,要么是數字電源芯片

ID:734017 · 發表于 2021-11-19 14:49

Y_G_G 發表于 2021-11-19 14:35
這個是閉環控制的DC-DC
FB( Feedback)是一個很敏感的引腳
你想通過單片機來控制FB實現調節輸出電壓,雖然 ...

1.23~32可調，可能是成本問題吧，現在我沒搞懂那三極管和FB引腳關系，根據濾器后的電壓，三極管應該是處在放大狀態。

ID:313048 · 發表于 2021-11-19 15:01

單片機控制FB腳達到調整輸出電壓的效果是可以的，曾經做過一個恒流恒壓的電源，用2個DCDC，一個單片機，單片機通過DAC去控制電壓和電流

ID:401564 · 發表于 2021-11-19 16:53

happy2058 發表于 2021-11-19 14:49
1.23~32可調，可能是成本問題吧，現在我沒搞懂那三極管和FB引腳關系，根據濾器后的電壓，三極管應該是 ...

FB是反饋引腳,它的電壓決定了輸出電壓
三極管是放大狀態,類似于射極跟隨器
B極電壓大小決定了E極電壓的大小,也就是R1兩頭電壓的大小,從而改變了FB電壓的大小
你也可以把三極管的CE兩個極當成是一個可變電阻,B極電流的大小決定了這個可變電阻的大小

ID:734017 · 發表于 2021-11-19 19:31

Y_G_G 發表于 2021-11-19 16:53
FB是反饋引腳,它的電壓決定了輸出電壓
三極管是放大狀態,類似于射極跟隨器
B極電壓大小決定了E極電壓的 ...

R3,R4算是串聯在基極上的限流電阻？

ID:401564 · 發表于 2021-11-19 20:29

happy2058 發表于 2021-11-19 19:31
R3,R4算是串聯在基極上的限流電阻？

那叫RC濾波,把PWM處理成平滑電壓

ID:734017 · 發表于 2021-11-19 21:00

Y_G_G 發表于 2021-11-19 20:29
那叫RC濾波,把PWM處理成平滑電壓

那個我知道，我要表達是的基極電流怎么計算，BE是二極管特性�，F(xiàn)在只知道加載電壓

ID:401564 · 發表于 2021-11-19 22:59

happy2058 發表于 2021-11-19 21:00
那個我知道，我要表達是的基極電流怎么計算，BE是二極管特性。現在只知道加載電壓

(PWM-Vde)*占空比/(R1+R3+R4)
感覺應該是這樣,你手頭上有東西,萬用表它不香嗎?
