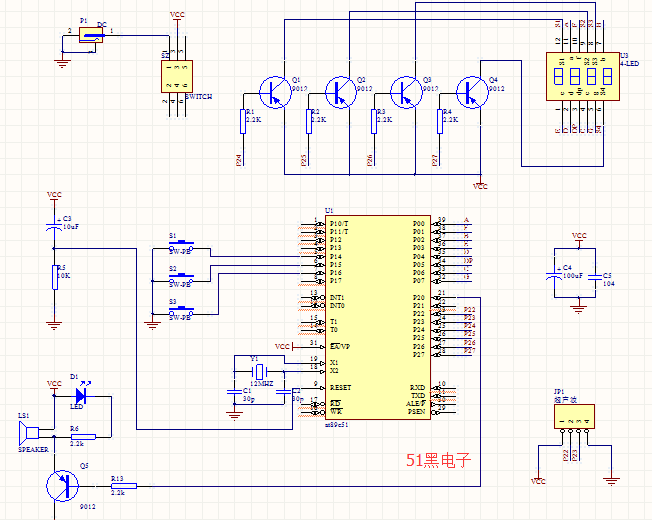

單片機超聲波測距程序原理圖

[復制鏈接]
ID:987813 發表于 2021-12-4 09:37 | 顯示全部樓層 |閱讀模式
·       1.本設計采用STC89C51/52（與AT89S51/52、AT89C51/52通用，可任選）單片機作為主控制器
·       2.數碼管顯示測量的距離，74hc573和三極管驅動數碼管
·       3.HC-SR04超聲波模塊測距，測量范圍0.02m~5.5m以上
·       4.本設計可用作汽車的倒車?yán)走_(dá)，報警距離可以用過按鍵設定和更改
·       5.附加功能：報警頻率可以隨著距離變化，距離越小頻率越快。（使用說明：
本設計共3個按鍵，一個設置鍵，一個加，一個減鍵，只有按下設置鍵的時候才可以加減。）


單片機源程序如下:
  1. #include <reg52.H>//器件配置文件
  2. #include <intrins.h>
  3. #include "eeprom52.h"
  4. //傳感器接口
  5. sbit RX  = P2^3;
  6. sbit TX  = P2^2;
  7. //按鍵聲明
  8. sbit S1  = P1^4;
  9. sbit S2  = P1^5;
  10. sbit S3  = P1^6;

  12. sbit DIAN=P0^5;                        //小數點引腳
  13. //蜂鳴器
  14. sbit Feng= P2^0;

  16. //變量聲明
  17. unsigned int  time=0;
  18. unsigned int  timer=0;
  19. unsigned char posit=0;
  20. unsigned long S=0;
  21. unsigned long BJS;//報警距離
  22. char num=0;
  23. //模式 0正常模式 1調整
  24. char Mode=0;
  25. bit  flag=0;

  27. unsigned char const discode[] ={0x5F,0x44,0x9D,0xD5,0xC6,0xD3,0xDB,0x47,0xDF,0xD7,0x80};        //數碼管顯示碼0123456789-和不顯示

  29. unsigned char disbuff[4]           ={0,0,0,0};                 //數組用于存放距離信息
  30. unsigned char disbuff_BJ[4]        ={0,0,0,0};//報警信息

  32. void Display(void);

  34. sbit W0=P2^4;
  35. sbit W1=P2^5;
  36. sbit W2=P2^6;
  37. sbit W3=P2^7;                                                                  //數碼管的位選引腳

  39. /******************把數據保存到單片機內部eeprom中******************/
  40. void write_eeprom()
  41. {
  42.         SectorErase(0x2000);                          //先清除
  43.         byte_write(0x2000, BJS);                  //寫數據
  44.         byte_write(0x2060, a_a);
  45. }

  47. /******************把數據從單片機內部eeprom中讀出來*****************/
  48. void read_eeprom()
  49. {
  50.         BJS   = byte_read(0x2000);
  51.         a_a      = byte_read(0x2060);
  52. }

  54. /**************開機自檢eeprom初始化*****************/
  55. void init_eeprom()
  56. {
  57.         read_eeprom();                //先讀
  58.         if(a_a != 1)                //新的單片機初始單片機內問eeprom
  59.         {
  60.                 BJS   = 25;
  61.                 a_a = 1;
  62.                 write_eeprom();           //保存數據
  63.         }
  64. }
  65. //延時1ms（不精確）
  66. void delay(unsigned int x)
  67. {
  68.     unsigned int i,j;
  69.     for(i=0;i<x;i++)
  70.         for(j=0;j<121;j++);
  71. }

  73. //按鍵掃描
  74. void Key_()
  75. {
  76.         unsigned char DIS_I;
  77.         //+
  78.         if(S1==0&&Mode==1)
  79.         {
  80.                 for(DIS_I=0;DIS_I<100;DIS_I++)
  81.                 Display();           //延時去抖
  82.                 if(S1==0)
  83.                 {
  84.                         Feng=0;
  85.                         for(DIS_I=0;DIS_I<200;DIS_I++)
  86.                         Display();           //延時
  87.                         Feng=1;
  88.                         BJS++;         //報警值加
  89.                         if(BJS>=151) //最大151
  90.                         {
  91.                                 BJS=0;
  92.                         }
  93.                         disbuff_BJ[0]=BJS%1000/100;
  94.                         disbuff_BJ[1]=BJS%1000%100/10;
  95.                         disbuff_BJ[2]=BJS%1000%10 %10;
  96.                         while(S1==0) Display();
  97.                 }
  98.         }
  99.         //-
  100.         else if(S2==0&&Mode==1)
  101.         {
  102.                 for(DIS_I=0;DIS_I<100;DIS_I++)
  103.                 Display();           //延時去抖
  104.                 if(S2==0)
  105.                 {
  106.                         Feng=0;
  107.                         for(DIS_I=0;DIS_I<200;DIS_I++)
  108.                         Display();           //延時
  109.                         Feng=1;
  110.                         BJS--;         //報警值減
  111.                         if(BJS<=1)         //最小1
  112.                         {
  113.                                 BJS=150;
  114.                         }
  115.                         disbuff_BJ[0]=BJS%1000/100;
  116.                         disbuff_BJ[1]=BJS%1000%100/10;
  117.                         disbuff_BJ[2]=BJS%1000%10 %10;
  118.                         while(S2==0) Display();
  119.                 }
  120.         }
  121.         //功能
  122.         else if(S3==0)                //設置鍵
  123.         {
  124.                 for(DIS_I=0;DIS_I<100;DIS_I++)
  125.                 Display();           //延時去抖
  126.                 if(S3==0)
  127.                 {
  128.                         Feng=0;
  129.                         for(DIS_I=0;DIS_I<200;DIS_I++)
  130.                         Display();           //延時
  131.                         Feng=1;
  132.                         Mode=!Mode;                //模式加
  133.                         num=0;
  134.                         Feng=1;
  135.                         disbuff_BJ[0]=BJS%1000/100;
  136.                         disbuff_BJ[1]=BJS%1000%100/10;
  137.                         disbuff_BJ[2]=BJS%1000%10 %10;
  138.                         while(S3==0) Display();
  139.                         if(Mode==0)
  140.                         write_eeprom();                           //保存數據
  141.                 }
  142.         }
  143. }
  144. /**********************************************************************************************************/
  145. //掃描數碼管
  146. void Display(void)
  147. {
  148.         //正常顯示
  149.         if(Mode==0)                           //正常測距模式
  150.         {
  151.                 num++;                                                           //計數切換不同顯示數碼管
  152.                 if(num==1)                                                   //第一個數碼管
  153.                 {
  154.                         W3=1;                                                   //關閉第二位
  155.                         W0=1;                                                   //關閉第二位
  156.                         P0=~discode[disbuff[0]];           //顯示整數位，因?yàn)槎未a數組為共陰數碼管碼表，所以在使用時要取反
  157.                         DIAN=0;                                                   //點亮小數點
  158.                         W1=0;                                                   //打開位
  159.                 }
  160.                 else if(num==2)                                           //第二位
  161.                 {
  162.                         W1=1;                                                   //關閉第一位
  163.                         P0=~discode[disbuff[1]];           //顯示小數點后一位
  164.                         W2=0;                                                   //打開第二位
  165.                 }
  166.                 else if(num>=3)                                           //第三個位置
  167.                 {
  168.                         W2=1;                                                   //關閉第二位
  169.                         P0=~discode[disbuff[2]];           //顯示小數點后二位
  170.                         W3=0;                                                   //打開第三位
  171.                         num=0;                                                   //清零
  172.                 }
  173.         }
  174.         //報警顯示
  175.         else
  176.         {
  177.                 num++;
  178.                 if(num==1)
  179.                 {
  180.                         W3=1;
  181.                         P0=~0xCE;                  //11001110 顯示字母H
  182.                         W0=0;
  183.                 }
  184.                 else if(num==2)
  185.                 {
  186.                         W0=1;
  187.                         P0=~discode[disbuff_BJ[0]];                   //顯示報警值
  188.                         DIAN=0;
  189.                         W1=0;
  190.                 }
  191.                 else if(num==3)
  192.                 {
  193.                         W1=1;
  194.                         P0=~discode[disbuff_BJ[1]];
  195.                         W2=0;
  196.                 }
  197.                 else if(num>=4)
  198.                 {
  199.                         W2=1;
  200.                         P0=~discode[disbuff_BJ[2]];
  201.                         W3=0;
  202.                         num=0;
  203.                 }
  204.         }
  205. }
  206. /**********************************************************************************************************/
  207. //計算
  208. void Conut(void)
  209. {
  210.         time=TH0*256+TL0;          //讀出T0的計時數值
  211.         TH0=0;
  212.         TL0=0;                                  //清空計時器
  213.         S=(time*1.7)/100;     //算出來是CM
  214.         //聲音的速度是340m/s，時間的單位是us，計算到秒需要將時間數據/1000000，
  215.         //長度=速度*時間，340*time/1000000，長度數據單位是m轉換成cm需要乘以100得到340*time/10000，
  216.         //小數點都向左移兩位得到3.4*time/100，因?yàn)槌暡ㄊ峭盗耍栽俪?,得到距離數據(time*1.7)/100
  217.         if(Mode==0)                          //非設置狀態時
  218.         {
  219.                 if((S>=700)||flag==1) //超出測量范圍顯示“-”
  220.                 {
  221.                         Feng=0;                    //蜂鳴器報警
  222.                         flag=0;
  223.                         disbuff[0]=10;           //“-”
  224.                         disbuff[1]=10;           //“-”
  225.                         disbuff[2]=10;           //“-”
  226.                 }
  227.                 else
  228.                 {
  229.                         //距離小于報警距
  230.                         if(S<=BJS)
  231.                         {
  232.                                 Feng=0;        //報警
  233.                         }
  234.                         else  //大于
  235.                         {
  236.                                 Feng=1;                //關閉報警
  237.                         }
  238.                         disbuff[0]=S%1000/100;                 //將距離數據拆成單個位賦值
  239.                         disbuff[1]=S%1000%100/10;
  240.                         disbuff[2]=S%1000%10 %10;
  241.                 }
  242.         }
  243.         else
  244.         {
  245.                         Feng=1;
  246.                         disbuff_BJ[0]=BJS%1000/100;
  247.                         disbuff_BJ[1]=BJS%1000%100/10;
  248.                         disbuff_BJ[2]=BJS%1000%10 %10;
  249.         }
  250. }
  251. /**********************************************************************************************************/
  252. //定時器0
  253. void zd0() interrupt 1                  //T0中斷用來計數器溢出,超過測距范圍
  254. {
  255. ……………………

  257. …………限于本文篇幅 余下代碼請從51黑下載附件…………
復制代碼

Keil程序下載:
程序原理圖.7z (257.67 KB, 下載次數: 52)

評分

參與人數 1黑幣 +50 收起 理由
admin + 50 共享資料的黑幣獎勵！

查看全部評分

回復

使用道具 舉報

ID:616633 發表于 2022-11-6 18:22 | 顯示全部樓層
哥我想問一下驗證過了嗎？
