關于proteus仿真失敗——很簡單，你肯定會

ID:988502 · 發表于 2021-12-6 12:39

學校里設計做了一個單詞記憶測試器
我是現在單片機上實現的，然后再做仿真
然后神奇的事來了，同一個hex單片機上可以實現的仿真里實現不了。

更離譜的是我有一個室友用匯編寫的編譯了hex可以仿真，弄了幾天真的很心累。

各位說說可能的原因，我自己也嘗試了很多了，再看看大伙兒的想法。

ID:342822 · 發表于 2021-12-6 15:17

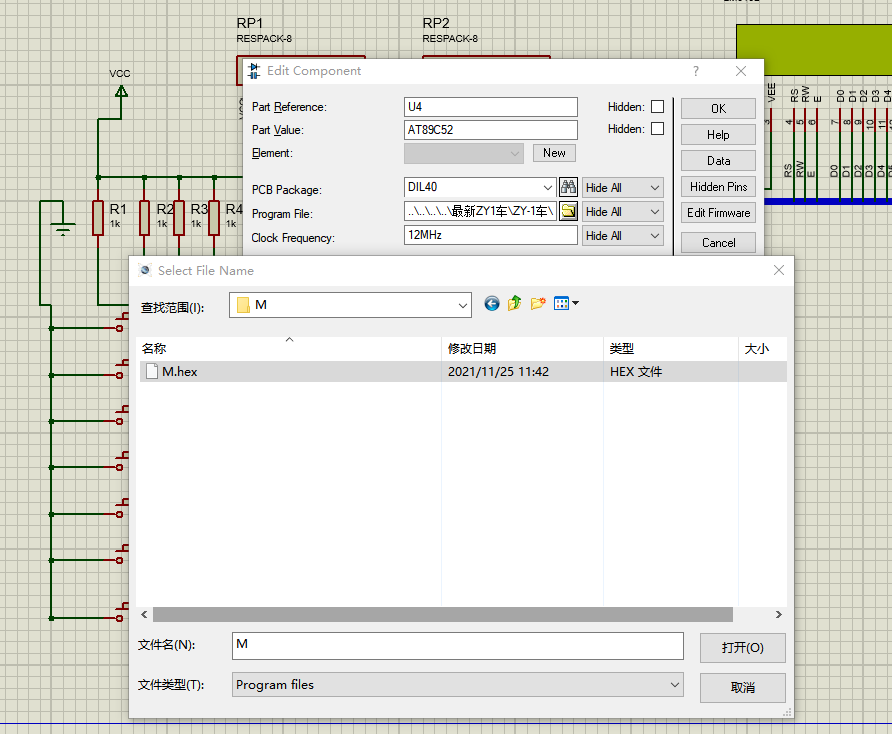

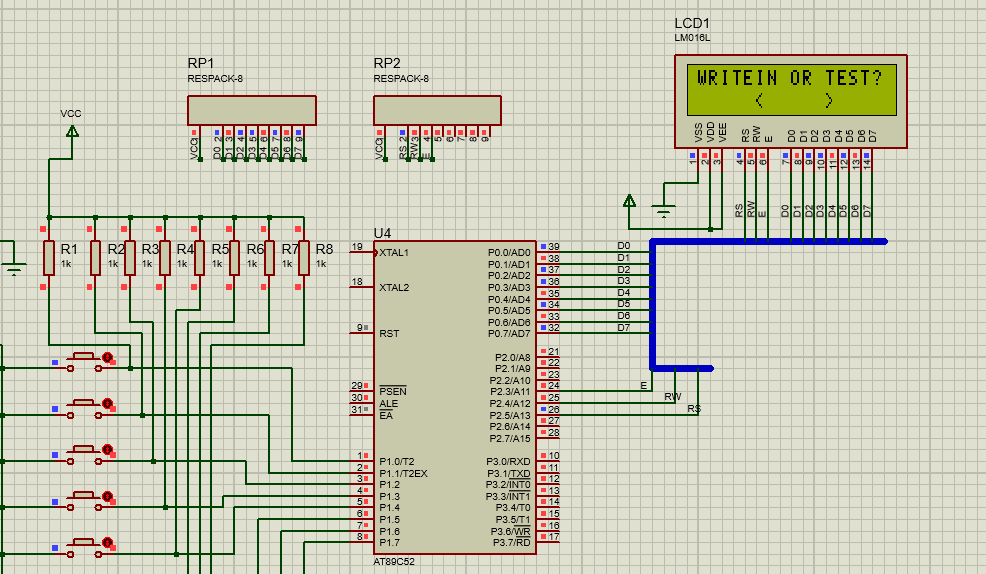

看了兩個圖區別是不同的文件夾

ID:102963 · 發表于 2021-12-6 16:48

可能都原因：你的1602驅動程序有問題

ID:161164 · 發表于 2021-12-6 17:58

你不貼代我只能亂猜
請把Readdata和WriteData函數中的CheckBusy注釋掉

ID:96682 · 發表于 2021-12-7 06:34

應該是放錯程序了吧

ID:420836 · 發表于 2021-12-7 09:08

有沒有可能是芯片配置不正確？還是單片機的機器頻率設置不正確？

ID:988502 · 發表于 2021-12-7 12:46

songxia8013 發表于 2021-12-6 16:48
可能都原因：你的1602驅動程序有問題

是的，我對著網上一個驅動改了就行，正在詳細看

ID:401564 · 發表于 2021-12-7 13:25

逛這個論壇三年,我一直很慶幸,我到現在還不會用proteus仿真

ID:624769 · 發表于 2021-12-7 13:44

Y_G_G 發表于 2021-12-7 13:25
逛這個論壇三年,我一直很慶幸,我到現在還不會用proteus仿真

我也不會，同喜同喜。

ID:988502 · 發表于 2021-12-7 17:07

有一下幾種驅動；
忙檢測的：

第一種：r  單片機可以仿真不行；
#include <reg52.h>
...
void Busy()
{
P0= 0xFF;//必要的否則會干擾讀寫信號
RW=1;
RS=0;
EN=1;
while(P0 & 0x80);
EN=0;
}
第二種：源代碼中的：?jiǎn)纹瑱C(jī)可以仿真不行。
#include <AT89X52.h>
...
void LCD1602_busy(void)
{
   P0_7=1;             //將P0.7置1，為讀狀態做準備
   RS=0;             //RS=0、RW=1、E=1時，忙信號輸出到DB7，由P0.7讀入
   RW=1;             //RS=0、RW=1、E=1時，忙信號輸出到DB7，由P0.7讀入
   E=1;                //RS=0、RW=1、E=1時，忙信號輸出到DB7，由P0.7讀入
   while(P0_7==1);    //由P0.7讀入1，表示1602液晶忙，需要等待
   E=0;                //讀完以后，恢復E的電平
}

第三種：也是唯一成功的，讀入忙信號后不將while循環放在忙檢測函數中，這似乎也是影響到仿真的因素，while循環是否在忙檢測函數內部。
//BUSY CHECK
bit test()
{
bit busy;
RS=0;
RW=1;
EN=1;
_nop_();
_nop_();
_nop_();
_nop_();
busy=BF;
EN=0;
return busy;
}
我要頂不住了兄弟們

ID:989630 · 發表于 2021-12-8 15:35

你把排阻連接到lcd1602上看看

ID:988502 · 發表于 2021-12-10 12:14

ccyyer 發表于 2021-12-7 17:07
有一下幾種驅動；
忙檢測的：

第一種：r 單片機可以，仿真不行；
#include <reg52.h>
...
void Busy()
{
···
}

第二種：源代碼中的：?jiǎn)纹瑱C(jī)可以仿真不行。
#include <AT89X52.h>
...
void LCD1602_busy(void)
{
···
}

以上兩種不能仿真是因?yàn)樵隍?qū)動忙檢測里在對P0口賦值后馬上忙檢測，此時檢測的還是對P0賦值的1，所以一直為忙，只有在while忙檢測之前加一段延時就行。
例如這樣。
void Busy()
{
P0= 0xFF;//必要的否則會干擾讀寫信號
delay_nms(5);
RW=1;
RS=0;
EN=1;
while(P0 & 0x80);
EN=0;
}

為了驗證這一猜想，我將P0賦值為0F,果然此時仿真有顯示了。然而實際單片機則顯示錯誤。
這說明硬件與軟件在數據讀取速度上的不同，影響了實現。
