一個經典的單片機正弦波程序,程序很短但處處是精華

ID:450037 · 發表于 2021-12-6 15:44

這是網上找的關于C8051F020利用自身的DAC輸出1K HZ的正弦波的程序。我已經用示波器把波形顯示出來了，非常完美。程序和示波器的波形已經上傳網上了。
但是針對這個程序我有太多的疑問，請高手幫我看一下：
第一：sfr16 RCAP4 = 0xE4;                // Timer4 capture/reload
      sfr16 TMR4    = 0xF4;                // Timer4
      sfr16 DAC0    = 0xd2;                // DAC0 data
      sfr16 DAC1    = 0xd5;                // DAC1 data

程序有這個定義，我想知道是干什么用的？好像沒看到有什么作用。

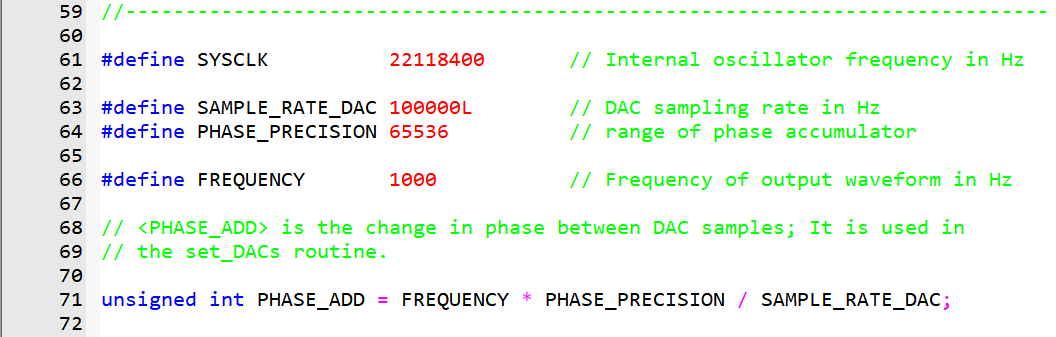

第二：#define SAMPLE_RATE_DAC 100000L       // DAC sampling rate in Hz
這是DAC的采樣率，請問L 是什么單位。
      // <PHASE_ADD> is the change in phase between DAC samples; It is used in
// the set_DACs routine.

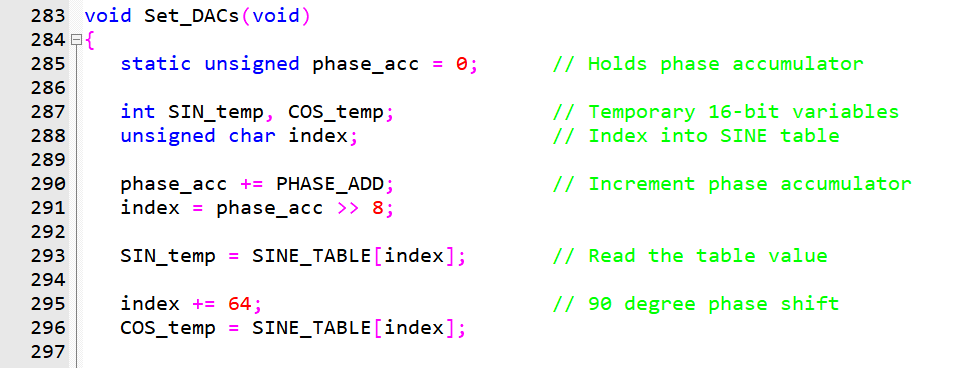

unsigned int PHASE_ADD = FREQUENCY * PHASE_PRECISION / SAMPLE_RATE_DAC;
這時兩個dac的相位變化，我想知道為什么是這個公式，怎么來的。

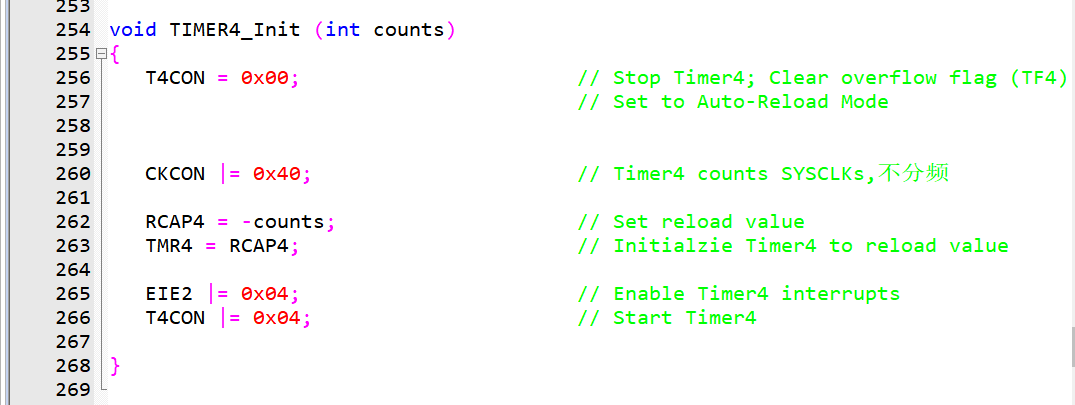

第三：TIMER4_Init(SYSCLK/SAMPLE_RATE_DAC);// Initialize Timer4 to overflow
定時器4的溢出為什么是  SYSCLK/SAMPLE_RATE_DAC  ?

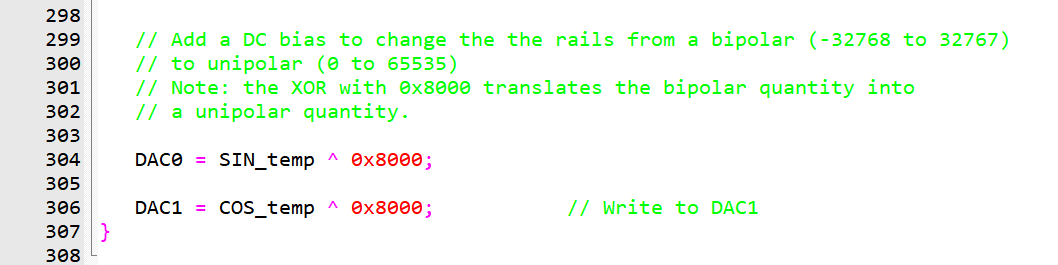

第四： DAC0 = SIN_temp ^ 0x8000;
      DAC1 = COS_temp ^ 0x8000;          // Write to DAC1
為什么要或上8000？

最后附上程序和波形圖
C8051F020程序:

正弦波輸出.zip (36 KB, 下載次數: 39)
視頻:

正弦波視頻.zip (4.47 MB, 下載次數: 26)

ID:624769 · 發表于 2021-12-8 18:51

第一：sfr16 RCAP4 = 0xE4;                // Timer4 capture/reload
      sfr16 TMR4    = 0xF4;                // Timer4
      sfr16 DAC0    = 0xd2;                // DAC0 data
      sfr16 DAC1    = 0xd5;                // DAC1 data

程序有這個定義，我想知道是干什么用的？好像沒看到有什么作用。

=> 這是寄存器定義，等同于 SFR  P0 = 0x80;  只不過這是16位的。

第二：#define SAMPLE_RATE_DAC 100000L       // DAC sampling rate in Hz
這是DAC的采樣率，請問L 是什么單位。
      // <PHASE_ADD> is the change in phase between DAC samples; It is used in
// the set_DACs routine.

=>  L 是 long型的意思，在Keil3 以上時可以不需要加L，但是有些編譯器不加 L 的話，默認最大只支持到 65535 , 總之加了絕對不會錯。

unsigned int PHASE_ADD = FREQUENCY * PHASE_PRECISION / SAMPLE_RATE_DAC;
這時兩個dac的相位變化，我想知道為什么是這個公式，怎么來的。

=> 這個指示程序員自己擬定的一個計算公式，大致的意思是：頻率 * 脈沖精度 / DAC的采樣率
至于，具體怎么來的，要問程序員了。

第三：TIMER4_Init(SYSCLK/SAMPLE_RATE_DAC);// Initialize Timer4 to overflow
定時器4的溢出為什么是  SYSCLK/SAMPLE_RATE_DAC  ?
=> 和上面類似，也就是系統時鐘 / DAC的采樣率

第四： DAC0 = SIN_temp ^ 0x8000;
      DAC1 = COS_temp ^ 0x8000;          // Write to DAC1
為什么要或上8000？

=> 這里不是或，是與或  也就是反轉最高位，結合 SIN COS來看，就是把正的變負的負的變正的吧。

好像，你就這些問題吧？

ID:58835 · 發表于 2025-3-12 12:18

不錯很棒的程序

ID:1110477 · 發表于 2025-3-13 06:15

100000L，長整型？
