1. 液晶顯示時分秒，星期； 2. 可按鍵調節設置(1個按鍵設置模式，1個按鍵實現“+”， 1個按 鍵實現“-”)； 調節模式時，待修改字符的光標要處于閃爍狀態
現今，高精度的計時工具大多數都使用了石英晶體振蕩器，由于電子鐘，石英表，石英鐘都采用了石英技術，因此走時精度高，穩定性好，使用方便，不需要經常調校，數字式電子鐘用集成電路計時，譯碼代替機械式傳動，用LED顯示器代替顯示器代替指針顯示進而顯示時間,減小了計時誤差,這種表具有時，分，秒顯示時間的功能，還可以進行時和分的校對，片選的靈活性好。
本設計是利用基于AT89C52單片機用液晶顯示器制作的實用液晶電子鐘,可完成計時、計分、計秒和校時、校分的功能。微處理器是單片機的核心，完成運算和控制的操作串行口數據存儲器與復位電路，時鐘電路，校對電路由微處理器控制完成各自的任務。最后通過液晶顯示時、分、秒。
1.2 設計總體方案及系統框圖 采用AT89C52來設計液晶電子鐘。按照功能要求確定系統方案，如下圖1所示。從圖1中可以看出該設計有電源指示部分，串行下載和供電部分，復位電路，時鐘電路，CPU電路和液晶顯示屏等組成。

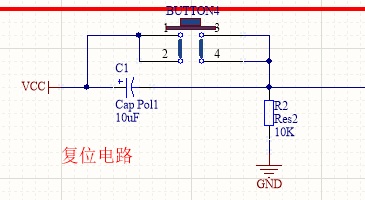

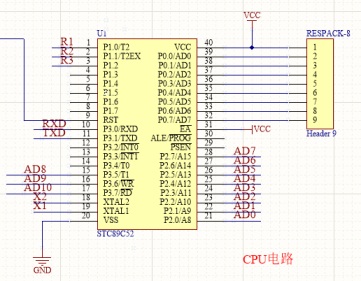

2 系統硬件電路設計 2.2 各模塊功能分析 2.3 模塊電路設計 (1) CPU電路:單片機作為整個硬件系統的核心，它既是協調整機工作的控制器，又是數據處理器。它由單片機、時鐘電路、復位電路等組成。為了簡化電路、降低成本、提高可靠性，本設計采用AT89C52作為主控制器，外加一些控制電路來實現時鐘的基本功能。 （2） 復位電路：電阻給電容充電，電容的電壓緩慢上升直到vcc，沒到vcc時芯片復位腳近四低電平，于是芯片復位，接近vcc時芯片復位腳近高電平，于是芯片復位，復位完成。
（3） 時鐘電路：是一個振蕩器，給單片機提供一個節拍，單片機執行各種操作必須在這個節拍的控制下才能進行。因此單片機沒有時鐘電路是不會正常工作的。時鐘電路本身不會控制什么東西，而是通過程序讓單片機根據時鐘來做相應工作。
3 系統軟件設計 3.1 程序流程圖
3.2 程序主要模塊 (1)延時函數
(2)初始化液晶
(3)設置定時
(4)秒進位
4.1系統調試 在串口下載選擇對應的型號及串口號，下載程序代碼進入單片機。
4.2系統仿真 （1）按下復位鍵鍵4，時鐘顯示的時間復位
（2）按下功能鍵鍵1，可以選擇需要調節的模塊，當按下增加鍵鍵2，數字或星期會增加；當按下減小鍵鍵3，數字或星期會減小。則此液晶電子鐘的功能已全部實現。
