請教L9110的驅動電路

ID:403593 · 發表于 2021-12-19 11:21

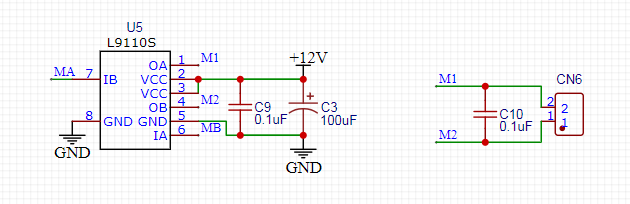

最近做一個小電機的驅動電路，想請問下大佬們，下面兩個電路哪個更合適？

ID:96682 · 發表于 2021-12-19 12:59

都不對，應選下圖接法 M1 應改為接 GND

ID:752974 · 發表于 2021-12-20 08:46

兩個圖的接法都能正常工作，下圖較合理。M1，M2均不能接地，否則會燒毀L9110S.

ID:47286 · 發表于 2021-12-20 09:49

我感覺這倆圖沒區別不同只是M1 M2上電容的接法那個無所謂目的應該是消除電機碳刷火花對電路的干擾怎么接都行取值看電機電流通常玩具里那種小電機0.47uF的多見

ID:734017 · 發表于 2021-12-20 11:59

L9110標稱800MA ，電機堵轉最好不好超500MA，當初別人給我做板，自恢復選大了，常經維修

ID:342822 · 發表于 2021-12-20 12:58

本帖最后由 taotie 于 2021-12-20 13:08 編輯

m1接地還有正反轉功能嗎

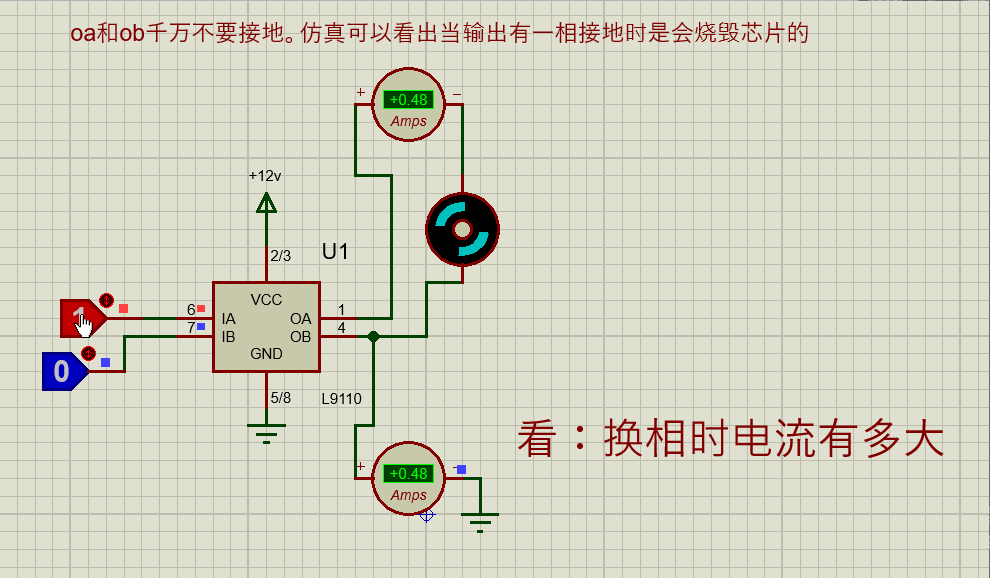

m1接地，當反向時電流對地短路你那最大800ma的芯片就要geipi

ID:342822 · 發表于 2021-12-20 13:34

ID:96682 · 發表于 2021-12-20 15:55

taotie 發表于 2021-12-20 12:58
m1接地還有正反轉功能嗎m1接地，當反向時電流對地短路你那最大800ma的芯片就要geipi

看圖 IB 都有引出線而 IA 都空置，這接法小電機連OA，OB 會轉么？

ID:342822 · 發表于 2021-12-20 18:24

wc86110 發表于 2021-12-20 15:55
看圖 IB 都有引出線而 IA 都空置，這接法小電機連OA，OB 會轉么？

老弟~用仿真各種狀況做一遍不就明白了!

ID:824490 · 發表于 2021-12-20 18:37

wc86110 發表于 2021-12-19 12:59
都不對，應選下圖接法 M1 應改為接 GND

M1接地的話，芯片就掛了。。
你把H橋輸出的一臂接地了！

ID:824490 · 發表于 2021-12-20 18:44

認真讀一下手冊，就不會有疑問了。。

ID:403593 · 發表于 2021-12-20 20:50

我的命名不是很規范，MA、MB是信號輸入，M1、M2是接電機的。M1、M2是不可能接地的，否則一旦有信號，芯片必?zé)?br /> 本帖希望討論的話題是如何放置電容，以避免有刷電機工作的時候?qū)纹瑱C(jī)產生干擾。印象中大多數都是只在電機兩引腳之間并一個104，即圖2。也有的是每個引腳和外殼之間都并一個104，即圖1。所以想問下大家，哪種方式最合適。

ID:342822 · 發表于 2021-12-20 21:47

看數據手冊啊。
“內置的鉗位二極管能釋放感性負載的反向沖擊電流，使它在驅動繼電器、直流電機、步進電機或開關功率管的使用上安全可靠”。
那么加個104就可以，

ID:96682 · 發表于 2021-12-21 05:46

名字不是重點 發表于 2021-12-20 18:44
認真讀一下手冊，就不會有疑問了。。

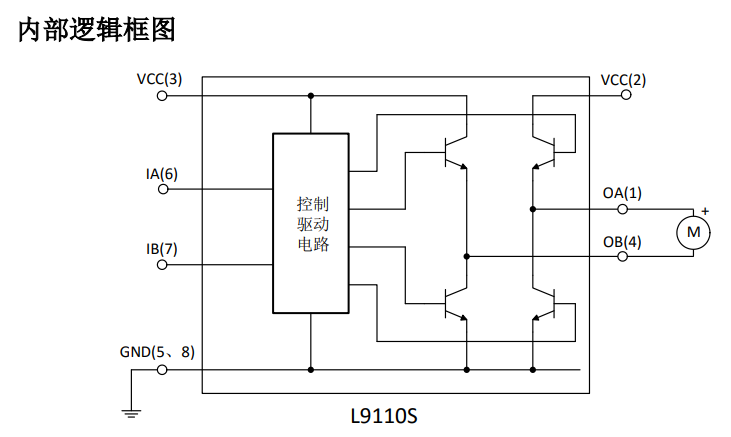

圖表都看了還是有點不明，畢竟上面的仿真是 L9110 芯片沒 S 后綴，圖中的芯片內部控制部分又省略了些許電路。
假如單獨給 IA 或 IB 高低電平，OA 或 OB 輸出端能否通過負載接 GND 或 VCC 而正常工作？

ID:47286 · 發表于 2021-12-21 09:25

wc86110 發表于 2021-12-21 05:46
圖表都看了還是有點不明，畢竟上面的仿真是 L9110 芯片沒 S 后綴，圖中的芯片內部控制部分又省略了些許電 ...

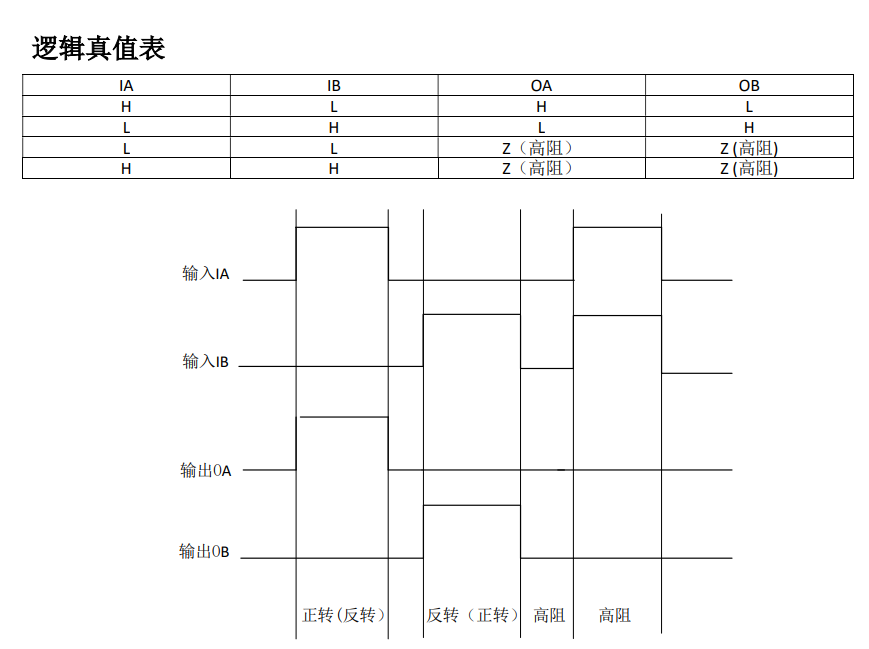

這種電機驅動片子本身就是用IA IB控制OA OB其中一個或者兩個對地來控制電機轉動方向手冊里寫了 OA OB同時對地是剎車同時對VCC是停止一個對VCC 一個對地是正傳或反轉 當然要經過負載不然就是VCC直接對地

至于前面說的短路電流電機功率不一樣這種片子一般都是控制小電機 大了是抗不住如果用剎車功能頻率不能太高也會燒就是不能快速驅動->剎車這么用這個我燒過 片子都燒碎了停止和剎車還是有區別的尤其在大減比的減速電機上普通停止軸會繼續轉一點點 用剎車會立定這對于定位精度是有影響的

ID:824490 · 發表于 2021-12-21 09:37

wc86110 發表于 2021-12-21 05:46
圖表都看了還是有點不明，畢竟上面的仿真是 L9110 芯片沒 S 后綴，圖中的芯片內部控制部分又省略了些許電 ...

不管什么電路、什么芯片，嚴格來講：輸出不能直接接地或接電源。

ID:995089 · 發表于 2021-12-21 10:37

建議看數據手冊，如果m1直接接地的話，芯片會燒。

ID:96682 · 發表于 2021-12-21 14:47

以樓主的電路圖為例: 高或低電平→ IB → OB →小電機→接 VCC 或 GND 可否？

ID:824490 · 發表于 2021-12-21 19:38

wc86110 發表于 2021-12-21 14:47
以樓主的電路圖為例: 高或低電平→ IB → OB →小電機→接 VCC 或 GND 可否？

你這樣是把一個全H橋當成一個NMos管來用，可以是可以，浪費了其它的3個Mos管了

ID:844772 · 發表于 2021-12-22 09:19

名字不是重點 發表于 2021-12-21 19:38
你這樣是把一個全H橋當成一個NMos管來用，可以是可以，浪費了其它的3個Mos管了

樓主是想一個模塊驅動兩個電機，能是能，但只能控制一個方向。

ID:403593 · 發表于 2021-12-25 20:16

經過檢測，兩圖都可以使用，但是出于成本考慮，最后采用了第二圖，感謝各位回帖！
