基于STM32+NRF24L01的無線搖桿程序與原理圖PCB文件

ID:455740 · 發表于 2021-12-20 10:33

基于NRF24L01的無線搖桿，含接收和發射端的PCB和原理圖，以及單片機代碼。主要原理是，搖桿端單片機采集按鍵狀態，通過NRF24L01發送給接收端，接收端單片機通過USB接口虛擬成一個USB搖桿設備，收到搖桿端發過來的數據后，通過USB上報給主機。

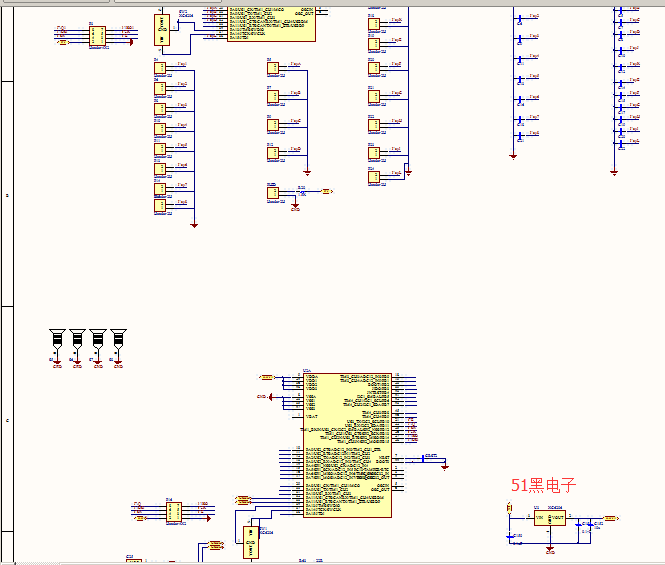

Altium Designer畫的原理圖和PCB圖如下：(51hei附件中可下載工程文件)

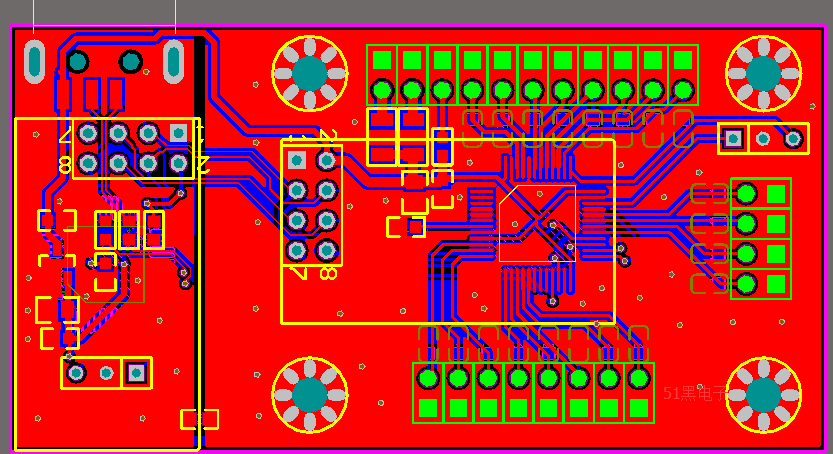

PCB-接收發射合在一塊板子上，裁開即可

Keil代碼(需要安裝相應的庫才能打開)和PCB下載:

基于NRF24L01的無線搖桿.7z (2.21 MB, 下載次數: 70)
