求脈沖閥電路 正向脈沖開始工作沖水,負向脈沖停止沖水,脈沖30ms

[復制鏈接]
跳轉到指定樓層
樓主
ID:892880 發表于 2021-12-30 16:40 | 只看該作者 |只看大圖 回帖獎勵 |倒序瀏覽 |閱讀模式
正向脈沖開始工作沖水,負向脈沖停止沖水,脈沖30ms,電路要怎么設計

分享到:  QQ好友和群QQ好友和群 QQ空間QQ空間 騰訊微博騰訊微博 騰訊朋友騰訊朋友
收藏收藏 分享淘帖 頂 踩
回復

使用道具 舉報

沙發
ID:8222 發表于 2021-12-30 21:28 | 只看該作者
這不簡單?高電平?jīng)_水,低電平停止沖水,你只需確定脈沖寬度就行了。為什么要正脈沖和負脈沖?負脈沖需要負電源供電的,整個系統需要正負雙電源才行。
回復

使用道具 舉報

板凳
ID:161164 發表于 2021-12-30 22:33 | 只看該作者
其實就是電機轉向電路
L293D你值得擁有
回復

使用道具 舉報

地板
ID:892880 發表于 2022-1-9 11:37 | 只看該作者
lkc8210 發表于 2021-12-30 22:33
其實就是電機轉向電路
L293D你值得擁有

我用L9110S,不加沖水閥的時候測試可以正向電壓和反向電壓,加沖水閥就無法工作,需要加什么電路
回復

使用道具 舉報

5#
ID:161164 發表于 2022-1-9 12:17 來自觸屏版 | 只看該作者
alex181 發表于 2022-1-9 11:37
我用L9110S,不加沖水閥的時候測試可以正向電壓和反向電壓,加沖水閥就無法工作,需要加什么電路

L9110S每路有800mA輸出
沖水閥所需電流是否低于此值?
主電源功率是否足夠驅動沖水閥?
回復

使用道具 舉報

6#
ID:96682 發表于 2022-1-9 12:59 來自觸屏版 | 只看該作者
電磁閥是的工作電壓電流是多少
回復

使用道具 舉報

7#
ID:892880 發表于 2022-1-9 17:13 | 只看該作者
lkc8210 發表于 2022-1-9 12:17
L9110S每路有800mA輸出
沖水閥所需電流是否低于此值?
主電源功率是否足夠驅動沖水閥?

電磁閥工作電路250-500ma
回復

使用道具 舉報

8#

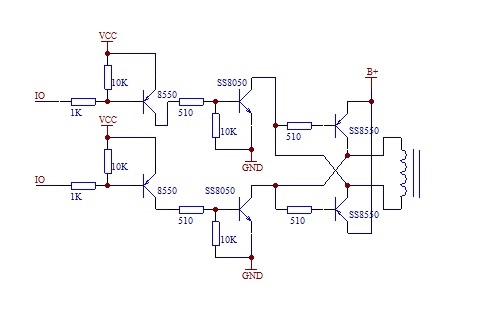

ID:213173 發表于 2022-1-9 22:04 | 只看該作者
alex181 發表于 2022-1-9 11:37
我用L9110S,不加沖水閥的時候測試可以正向電壓和反向電壓,加沖水閥就無法工作,需要加什么電路


回復

使用道具 舉報

9#
ID:844772 發表于 2022-1-10 09:28 | 只看該作者
脈沖閥的控制需要的是脈沖寬度,脈沖間隔,脈沖周期,電壓等級,是不是都滿足了?我覺得你不如買個可編程的脈沖控制儀用算了。
回復

使用道具 舉報

10#
ID:47286 發表于 2022-1-10 11:13 來自觸屏版 | 只看該作者
9110 9170都可以 30mS太短 多半沒反應
回復

使用道具 舉報

11#
ID:892880 發表于 2022-1-10 13:23 | 只看該作者

電阻如何選擇,三極管用NPN8050和PNP8550是否可以
回復

使用道具 舉報

12#
ID:892880 發表于 2022-1-10 13:40 | 只看該作者


電阻選用多大的合適,我要加個電容,設置電容充電,插入電磁閥先負向脈沖一下,電容需要多大的100UF 可以嗎
回復

使用道具 舉報

13#
ID:403593 發表于 2022-1-10 14:08 | 只看該作者
9110S的最高電壓和最大電流都太小了,換9110
回復

使用道具 舉報

14#
ID:213173 發表于 2022-1-10 15:11 | 只看該作者
alex181 發表于 2022-1-10 13:23
電阻如何選擇,三極管用NPN8050和PNP8550是否可以

此圖只是基本原理圖,元件選擇是要根據脈沖閥的電氣參數確定。
回復

使用道具 舉報

15#
ID:892880 發表于 2022-1-10 15:51 | 只看該作者
工作電壓4.5-6v,脈沖是30ms,電磁閥內阻18
回復

使用道具 舉報

16#
ID:213173 發表于 2022-1-10 17:02 | 只看該作者
alex181 發表于 2022-1-10 15:51
工作電壓4.5-6v,脈沖是30ms,電磁閥內阻18


SS8050、SS8550 25V/1.5A/300mW
回復

使用道具 舉報

17#
ID:892880 發表于 2022-1-10 17:35 | 只看該作者
可以了,電路測試可以,我IO 口3.3v,接基極的電阻是否要調整,然后要加個電容,電容需要多大的,插入的適合有個負向脈沖
回復

使用道具 舉報

18#
ID:213173 發表于 2022-1-10 17:50 | 只看該作者
alex181 發表于 2022-1-10 17:35
可以了,電路測試可以,我IO 口3.3v,接基極的電阻是否要調整,然后要加個電容,電容需要多大的,插入的適 ...

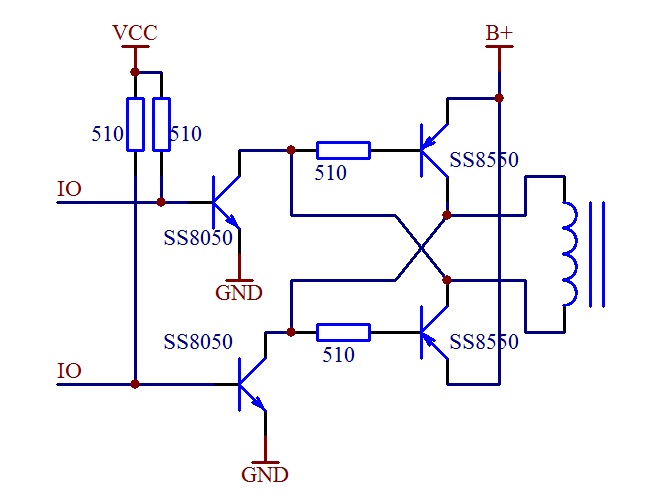

加電容可以防止開機誤動作,1~100uF都無所謂,以不影響實際功能為準。也可以考慮用如下低電平驅動防止開機誤動作。

回復

使用道具 舉報
