STC單片機ADC差分采樣或輪詢采樣程序如何編寫?

ID:686513 · 發表于 2021-12-30 20:00

本帖最后由 zhth1979 于 2022-1-4 08:52 編輯

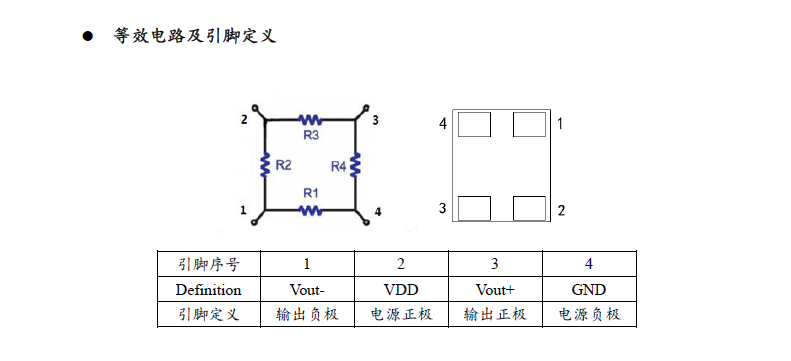

STC ADC輪詢采樣例程有嗎？采用的傳感器是壓阻式壓力傳感器，共四個腳，供電：一個正一個負，兩個輸出：一個正極輸出，一個負極輸出。有氣壓時，測量兩個輸出腳為0到60mV的變化。原有電路這兩上輸出腳都分別接在ADC口上。這種情況是不是要分別檢測這兩個腳的值，結果再相減。最好有STC8H3k系列的單片機例程參考。

ID:161164 · 發表于 2021-12-30 23:35

#include "reg51.h"
#include "intrins.h"
sfr ADC_CONTR = 0xbc;
sfr ADC_RES = 0xbd;
sfr ADC_RESL = 0xbe;
sfr ADCCFG = 0xde;
sfr P_SW2 = 0xba;
#define ADCTIM (*(unsigned char volatile xdata *)0xfea8)
sfr P0M1 = 0x93;
sfr P0M0 = 0x94;
sfr P1M1 = 0x91;
sfr P1M0 = 0x92;
sfr P2M1 = 0x95;
sfr P2M0 = 0x96;
sfr P3M1 = 0xb1;
sfr P3M0 = 0xb2;
sfr P4M1 = 0xb3;
sfr P4M0 = 0xb4;
sfr P5M1 = 0xc9;
sfr P5M0 = 0xca;
bit ACD_DN;
void main()
{
P0M0 = 0x00;
P0M1 = 0x00;
P1M0 = 0x00;
P1M1 = 0x00;
P2M0 = 0x00;
P2M1 = 0x00;
P3M0 = 0x00;
P3M1 = 0x00;
P4M0 = 0x00;
P4M1 = 0x00;
P5M0 = 0x00;
P5M1 = 0x00;
P1M0 = 0x00; //設置P1.0為ADC口
P1M1 = 0x01;
P_SW2 |= 0x80;
ADCTIM = 0x3f; //設置ADC內部時序
P_SW2 &= 0x7f;
ADCCFG = 0x0f; //設置ADC時鐘為系統時鐘/2/16
ADC_CONTR = 0x80; //使能ADC模塊
while (1)
{
if(!ACD_DN)
{
ADC_CONTR |= 0x40; //啟動AD轉換
_nop_();
_nop_();
ACD_DN = 1;
}else{
if(ADC_CONTR & 0x20) //查詢ADC完成標志
{
ADC_CONTR &= ~0x20; //清完成標志
P2 = ADC_RES; //讀取ADC結果
ACD_DN = 0;
}
}
//Do other thing
}
}

復制代碼

ID:313048 · 發表于 2021-12-31 10:40

差分輸入采樣的，可以用單片機自帶的差分采樣去采集，或者通過外圍電路轉為單信號去采集。

ID:401564 · 發表于 2021-12-31 12:24

首先,你計算好沒有?0-60mV的電壓,對應的12位ADC,如果參考電壓是5V,那么ADC的數字量是很少的
推薦用外部ADC,MCP3421這個還行,只是有點慢,但對于壓力傳感器來說,足夠了

ID:686513 · 發表于 2021-12-31 12:39

AUG 發表于 2021-12-31 10:40
差分輸入采樣的，可以用單片機自帶的差分采樣去采集，或者通過外圍電路轉為單信號去采集。

STC8H3k32s2單片機說明書里找了，沒有自帶的差分采樣。

ID:686513 · 發表于 2021-12-31 12:40

lkc8210 發表于 2021-12-30 23:35

這是P1.0查詢一次的結果嗎？

ID:686513 · 發表于 2021-12-31 12:42

Y_G_G 發表于 2021-12-31 12:24
首先,你計算好沒有?0-60mV的電壓,對應的12位ADC,如果參考電壓是5V,那么ADC的數字量是很少的
推薦用外部ADC ...

參考電壓為2.5V，變化是0.3mv一個PSI.

ID:301191 · 發表于 2021-12-31 16:51

頂一下

ID:130230 · 發表于 2021-12-31 17:59

你要用差分輸入的引腳才可以，不是為了求差。差分是為了抑制干擾，你概念理解錯了。

ID:624769 · 發表于 2021-12-31 18:09

zhth1979 發表于 2021-12-31 12:42
參考電壓為2.5V，變化是0.3mv一個PSI.

2.5v 參考電壓, 即2500mv, 0.3mv 變化即約 1/8333 的差異， 12位ADC 滿量程則為 4096，可以區分 1/4096 的變化差異，硬件上就滿足不了，你也不需要考慮軟件如何實現了。

ID:401564 · 發表于 2021-12-31 18:53

zhth1979 發表于 2021-12-31 12:42
參考電壓為2.5V，變化是0.3mv一個PSI.

就算是0.3mV一個位,那不也就200個數字量而已嗎?那就是說,你不管是測量什么,最大量程只能是0-199,個人感覺這沒啥用
如果一定要用這個方案,個人推薦參考電壓使用2.048V,不要用2.5V

ID:686513 · 發表于 2022-1-3 10:50

Y_G_G 發表于 2021-12-31 18:53
就算是0.3mV一個位,那不也就200個數字量而已嗎?那就是說,你不管是測量什么,最大量程只能是0-199,個人感覺 ...

200個量就夠了，實際使用到的只需要150個就夠了。

ID:686513 · 發表于 2022-1-3 10:52

jizhongbiao 發表于 2021-12-31 17:59
你要用差分輸入的引腳才可以，不是為了求差。差分是為了抑制干擾，你概念理解錯了。

這個單片機好像沒有差分輸入功能，但我看到別人同類產品，用的單片機也沒有差分功能，用了兩個ADC口，不知道如何實現的。

ID:686513 · 發表于 2022-1-3 10:58

jizhongbiao 發表于 2021-12-31 17:59
你要用差分輸入的引腳才可以，不是為了求差。差分是為了抑制干擾，你概念理解錯了。

兩個結果求差的結果和（ADC1-GND）-(ADC2-GND)不是一樣嗎？

ID:401564 · 發表于 2022-1-3 18:48

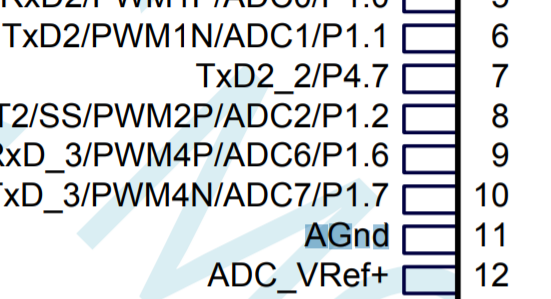

傳感器的1腳接ADC的地,單片機上面的AGnd,3腳接到一個ADC,這應該就可以了
然后進行ADC看一下結果 51hei截圖20220103184623.png

ID:686513 · 發表于 2022-1-4 08:51

Y_G_G 發表于 2022-1-3 18:48
傳感器的1腳接ADC的地,單片機上面的AGnd,3腳接到一個ADC,這應該就可以了
然后進行ADC看一下結果

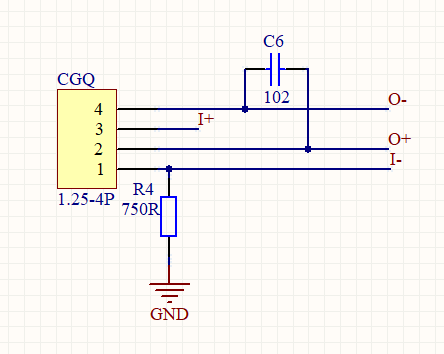

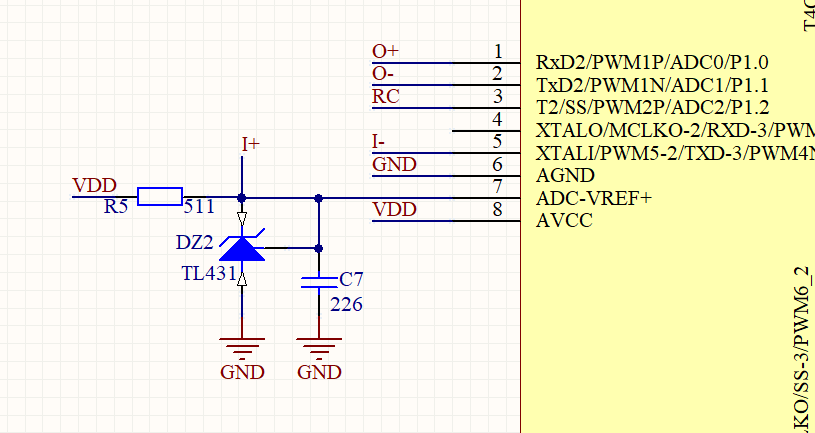

這樣接不就是單端輸入了嗎？傳感器部分按樣板線路已經做好了。

ID:301191 · 發表于 2022-1-6 04:40

頂一下

ID:82067 · 發表于 2022-1-7 15:34

還是用放大器放大一下吧，這個太小了，測不了

ID:313048 · 發表于 2022-1-7 16:26

zhth1979 發表于 2021-12-31 12:39
STC8H3k32s2單片機說明書里找了，沒有自帶的差分采樣。

用運放吖，芯片沒有就用運放，運放差分放大就可以了，只用單片機1個IO

ID:625730 · 發表于 2022-1-14 17:11

zhth1979 發表于 2022-1-4 08:51
這樣接不就是單端輸入了嗎？傳感器部分按樣板線路已經做好了。

傳感器有說明書吧?可以參考推薦的電路，很多Vout-接地就可以用了，單端也不是不可以。

ID:169891 · 發表于 2022-1-27 16:17

Y_G_G 發表于 2022-1-3 18:48
傳感器的1腳接ADC的地,單片機上面的AGnd,3腳接到一個ADC,這應該就可以了
然后進行ADC看一下結果

這個沒看懂啊，ADC的地和AGnd不是一個地嗎
