大佬們，這個板子電壓提供不了那么大，我換個小的電池盒供行不行

ID:992612 · 發表于 2022-1-4 10:08

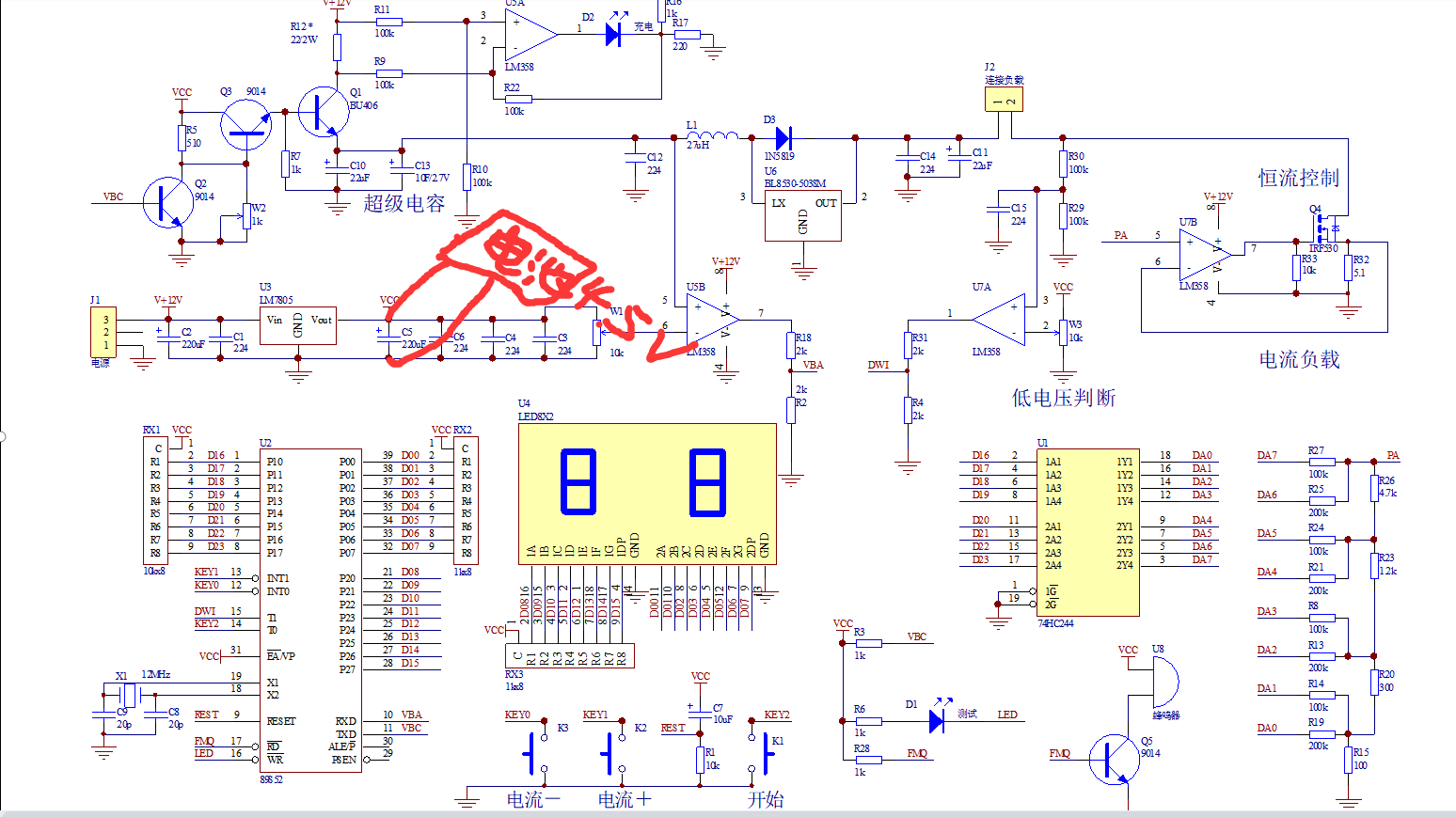

大佬們這個板子因?yàn)橛谐?jí)電容所以要求是12V供電，我要是只想讓單片機LED蜂鳴器數碼管啥的工作能不能在VCC這里外接一個電池盒，插三個1.5v的五號電池行不行？還有我要是用這個板子寫程序的話這個超級電容要不要管他？就是寫個超級電容不充電的程序？ `RP28R4IZEK~`1}MB]HN`F9.png

ID:582276 · 發表于 2022-1-4 14:15

在7805輸出端不應直接電池相連，二者之間應加一個肖特基二極管隔開。只要Q2截止，VCC可以通過Q3、Q1的BE結給電池充電。

ID:992612 · 發表于 2022-1-4 16:33

nanfuB 發表于 2022-1-4 14:15
在7805輸出端不應直接電池相連，二者之間應加一個肖特基二極管隔開。只要Q2截止，VCC可以通過Q3、Q1的BE結 ...

大佬我不打算用超級電容充電這個模塊，我只想讓單片機 蜂鳴器 LED正常工作就可以了

ID:506700 · 發表于 2022-1-4 16:58

可以，這就相當于直接給芯片供電

ID:992612 · 發表于 2022-1-4 17:13

皮皮蝦不p 發表于 2022-1-4 16:58
可以，這就相當于直接給芯片供電

好，謝謝大佬

ID:979299 · 發表于 2022-1-4 21:27

這樣就是直接給89s52供電，就算VBC給上信號超級電容也不工作，因?yàn)闆]接12V電源

ID:979299 · 發表于 2022-1-4 21:42

這個電路有意思，有超級電容應該是給音響之類供電的，能提供穩定的電流，防止短時間浪涌而供電不足，并且電流通過單片機可調整，有興趣的可以根據張圖寫個程序

ID:992612 · 發表于 2022-1-4 21:46

興安xa 發表于 2022-1-4 21:42
這個電路有意思，有超級電容應該是給音響之類供電的，能提供穩定的電流，防止短時間浪涌而供電不足，并且電 ...

好謝謝大佬，最近就在學習研究這個板子。
