關于同一信號 控制兩個繼電器順序接通

[復制鏈接]
ID:450619 發表于 2022-1-12 17:22 | 顯示全部樓層 |閱讀模式
本人新手,請教各位一個問題。

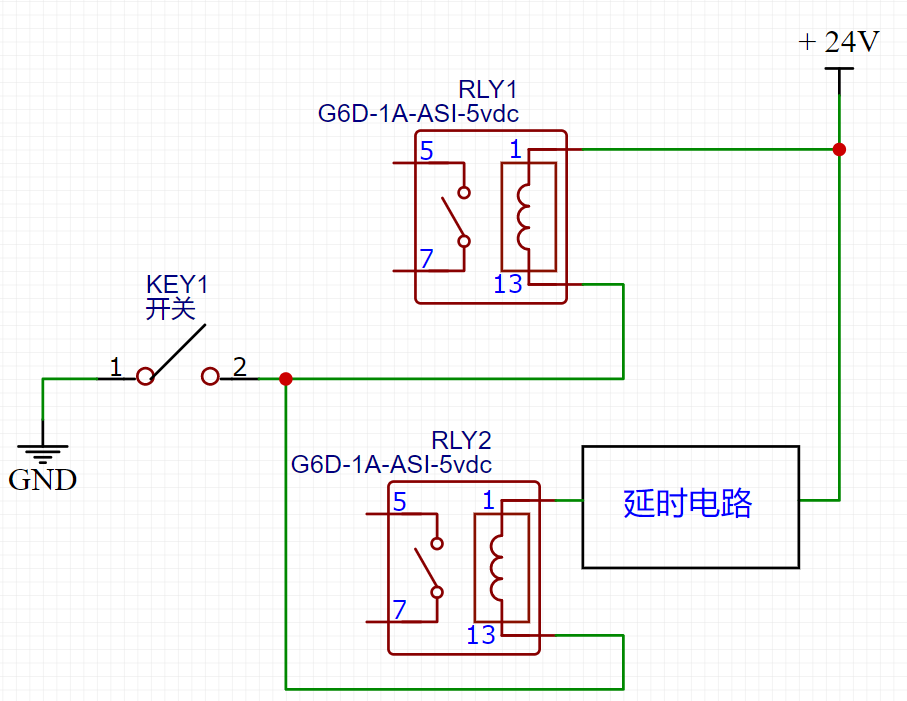

同一個信號同時控制并聯的兩個繼電器,需要兩個繼電器間隔大約1S左右接通。用來切換備用系統,基本無頻率要求。

順序延時接通

順序延時接通
回復

使用道具 舉報

ID:517466 發表于 2022-1-12 18:10 | 顯示全部樓層

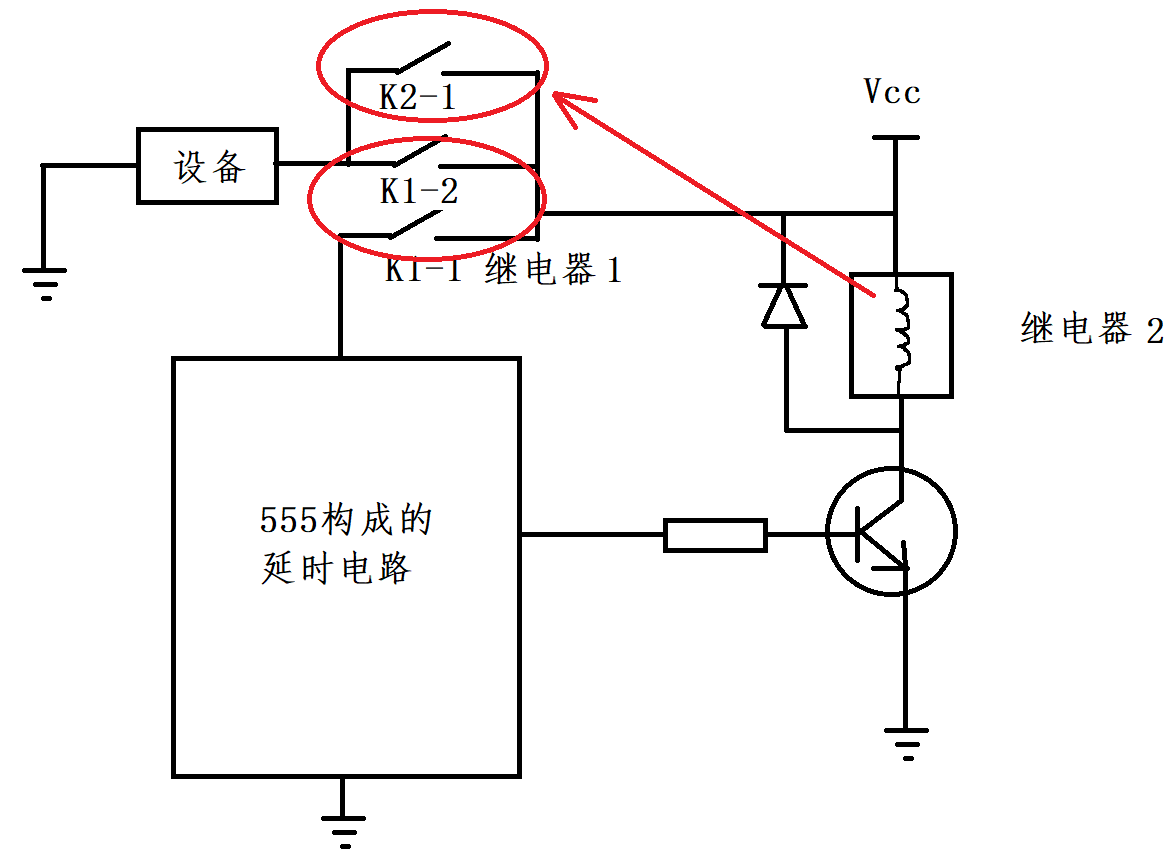

首先看你提供的電路,電壓24V,而繼電器好像是5V的,不合適。按照你的想法,看下圖
繼電器1導通的時候,除了給你的設備供電。同時保證555獲得工作電源,通過555搭設延時電路,保證555加電1秒后,使三極管導通,繼而使繼電器2進入導通狀態,給設備加上后備電源。注意電路的工作電源。555最大能接受的電源電壓是18V。
以上思路僅供你參考。
如果你是使用單片機的話,就更簡單了,使用兩個IO口驅動繼電器,實現一個立即導通,一個延時導通。
請一定注意元器件的電源電壓的問題
回復

使用道具 舉報

ID:332444 發表于 2022-1-12 18:48 | 顯示全部樓層
555延時,數字電路也可延時,場效應管也可做延時。
回復

使用道具 舉報

ID:491875 發表于 2022-1-13 07:54 | 顯示全部樓層
suncat0504 發表于 2022-1-12 18:10
首先看你提供的電路,電壓24V,而繼電器好像是5V的,不合適。按照你的想法,看下圖

繼電器1導通的時候, ...

繼電器不一定有2組觸點,你的這個電路可以直接在K1-2閉合后從設備供電端獲得驅動電壓,這樣適應面要廣一些。
回復

使用道具 舉報

ID:997011 發表于 2022-1-13 08:06 | 顯示全部樓層

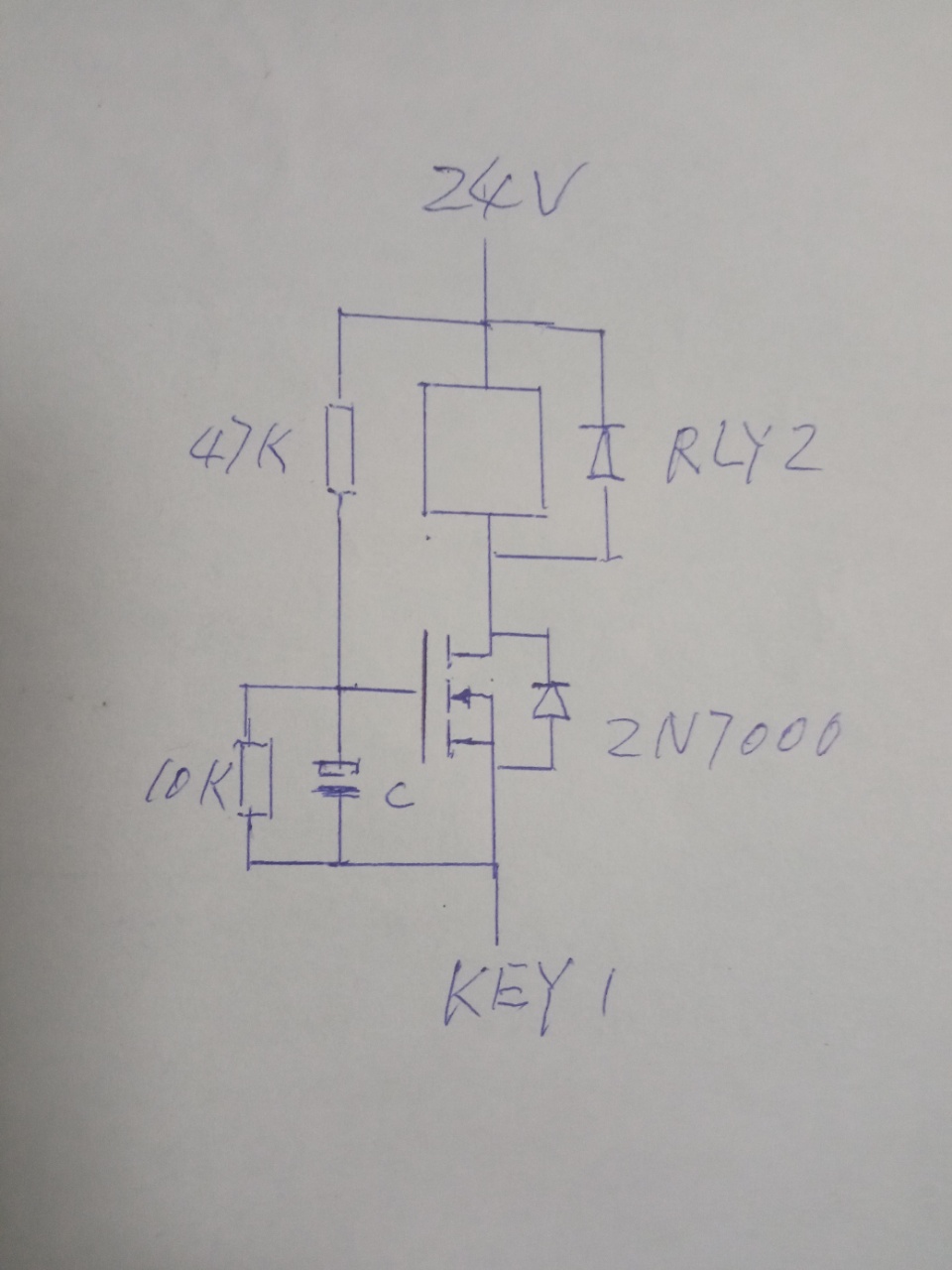

場效應管電路比較簡單.選擇電容值達到延時一秒時間.

電路圖

電路圖
回復

使用道具 舉報

ID:450619 發表于 2022-1-13 09:35 | 顯示全部樓層
suncat0504 發表于 2022-1-12 18:10
首先看你提供的電路,電壓24V,而繼電器好像是5V的,不合適。按照你的想法,看下圖

繼電器1導通的時候, ...

不好意思,繼電器是直接選的一個示意圖,實際上用24V的。用555對于我來說有點麻煩。我的繼電器是用兩組常開、常閉觸點的,如果要多出一路控制555,那需要選4路點的, 空間不允許了。 沒有單片機,只有一路信號過來。
回復

使用道具 舉報

ID:213173 發表于 2022-1-13 10:01 | 顯示全部樓層
回復

使用道具 舉報

ID:450619 發表于 2022-1-13 10:20 | 顯示全部樓層
lwq1947 發表于 2022-1-13 08:06
場效應管電路比較簡單.選擇電容值達到延時一秒時間.

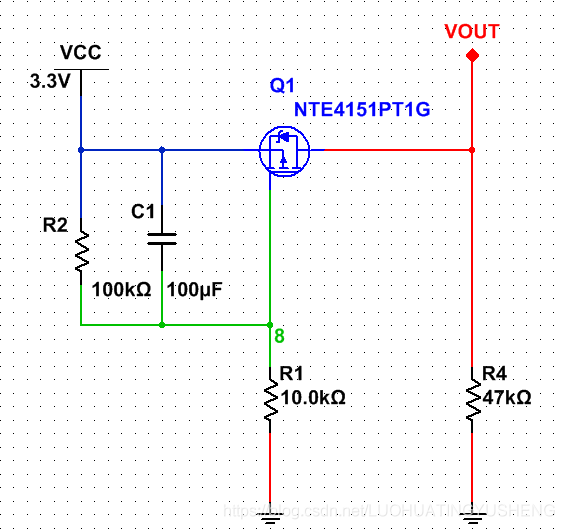

你好,你這個電路是否和下圖是一個原理的圖,你將針對24V需要的電阻給出了。十分感謝。
再請教你一下, 電阻電容直接用貼片0805可以嗎?沒有功率要求。C 大約在 nF 還是uF. 繼電器旁的二極管是抵消繼電器斷開的瞬間高壓?(其他地方看到類似設置)這個二極管有推薦型號嗎?
回復

使用道具 舉報

ID:450619 發表于 2022-1-13 10:25 | 顯示全部樓層

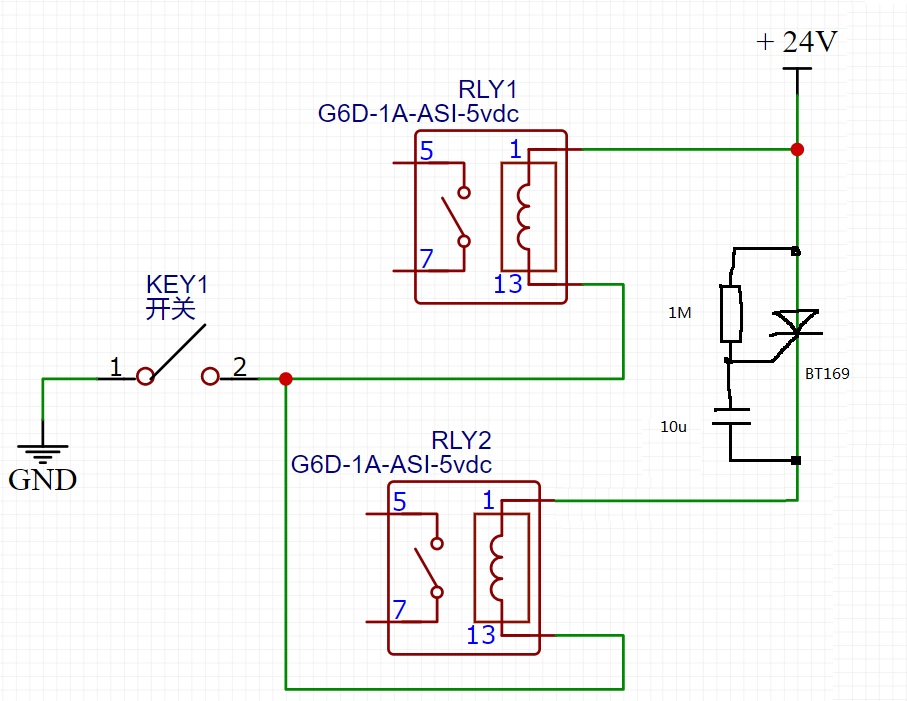

簡單 粗暴。
如果可以達到控制要求,這個電路對于我的需求是最實用的。謝謝!
回復

使用道具 舉報

ID:332444 發表于 2022-1-13 11:09 | 顯示全部樓層
lwq1947 發表于 2022-1-13 08:06
場效應管電路比較簡單.選擇電容值達到延時一秒時間.

電路簡單可行
