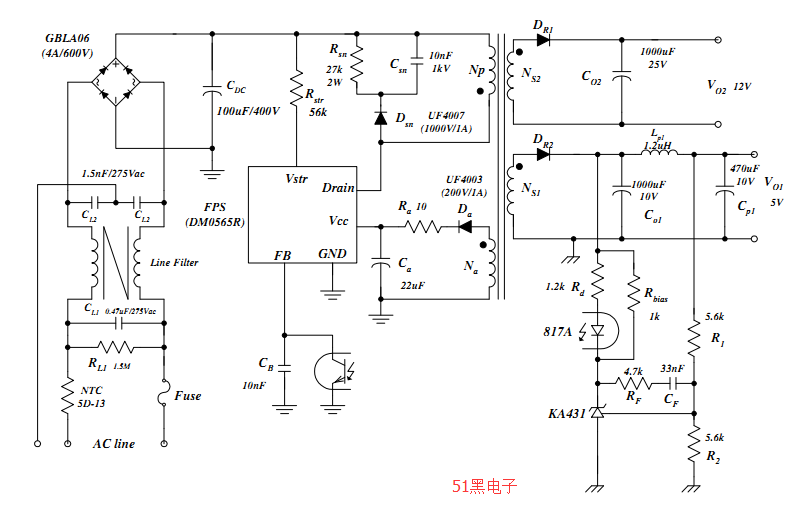

仙童反激式開關電源設計,很有參考意義

  [復制鏈接]
跳轉到指定樓層
樓主
把這里面的內容看透了,你也能設計反激式開關電源

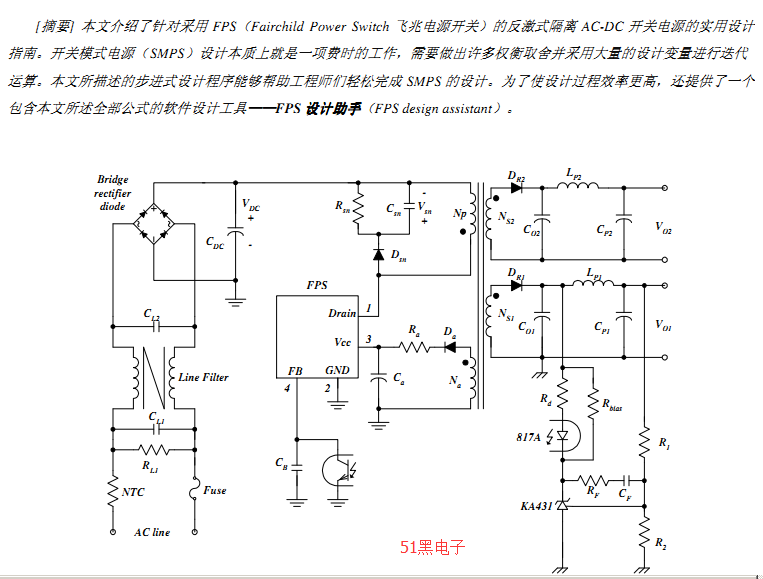

飛兆-反激電源設計流程.pdf

858.04 KB, 下載次數: 200, 下載積分: 黑幣 -5

評分

參與人數 1黑幣 +10 收起 理由
admin + 10 共享資料的黑幣獎勵！

查看全部評分

分享到:  QQ好友和群QQ好友和群 QQ空間QQ空間 騰訊微博騰訊微博 騰訊朋友騰訊朋友
收藏收藏7 分享淘帖 頂頂 踩踩
回復

使用道具 舉報

沙發
ID:976467 發表于 2022-2-10 20:25 來自觸屏版 | 只看該作者
有芯片控制的不叫反激式吧？
回復

使用道具 舉報

板凳
ID:8222 發表于 2023-1-22 11:51 | 只看該作者
lbflbf 發表于 2022-2-10 20:25
有芯片控制的不叫反激式吧？

與有無芯片無關。
回復

使用道具 舉報

地板
ID:628830 發表于 2023-9-10 19:29 | 只看該作者
很好的資料
回復

使用道具 舉報

5#
ID:1093927 發表于 2023-9-19 11:42 | 只看該作者
反激現在基本以PSR為主了，可能是成本原因；
回復

使用道具 舉報

6#
ID:742677 發表于 2023-9-28 11:24 | 只看該作者
342430109@qq 發表于 2023-9-19 11:42
反激現在基本以PSR為主了，可能是成本原因；

雖然輸出電壓精度低了些，但可靠性高了，而且對于很多必須在后級做LDO//DCDC的產品而言，對這個電壓精度無感。
回復

使用道具 舉報

7#
ID:1062424 發表于 2023-11-1 16:13 | 只看該作者
為什么需要一個獨立繞組接反饋?
回復

使用道具 舉報

8#
ID:149799 發表于 2023-11-2 08:55 | 只看該作者
大漠無雪 發表于 2023-11-1 16:13
為什么需要一個獨立繞組接反饋?

主要是隔離吧，難道還有其他。
回復

使用道具 舉報

9#
ID:1062424 發表于 2023-11-2 13:59 | 只看該作者
王秋冬 發表于 2023-11-2 08:55
主要是隔離吧，難道還有其他。

不是有光耦嗎？
回復

使用道具 舉報

10#
ID:1093740 發表于 2024-4-9 14:13 | 只看該作者

IC要供電啊， PSR還需要反饋。
回復

使用道具 舉報

11#
ID:344848 發表于 2024-4-26 18:06 | 只看該作者
lbflbf 發表于 2022-2-10 20:25
有芯片控制的不叫反激式吧？

Ti有許多芯片不是反激的。反激容易設計，功率100W以下。
回復

使用道具 舉報

12#
ID:344848 發表于 2024-4-26 18:08 | 只看該作者
老黃歷了，仙童已被ONSEMI公司收購。
回復

使用道具 舉報

13#
ID:1102650 發表于 2024-5-10 10:31 | 只看該作者
感覺好修點的開關電源就是單端反激了
回復

使用道具 舉報

14#
ID:1100060 發表于 2024-5-20 01:41 | 只看該作者

有說，PSR受snubber的影響是比較顯著，
用雙向穩壓管鉗位的負荷特性優于RCD吸收。
回復

使用道具 舉報

15#
ID:1100060 發表于 2024-5-20 01:55 | 只看該作者
weilemin123 發表于 2024-4-9 14:13
IC要供電啊， PSR還需要反饋。


那個繞組饋是饋了，不過是饋電而不是反饋，反饋的是光耦，
這樣做，大概是因?yàn)殡娫措妷哼h(yuǎn)高于那模塊所能承受，這樣做比阻容降壓保險，而且可使輸出短路保護更穩妥。
回復

使用道具 舉報

16#
ID:1100060 發表于 2024-5-20 02:19 | 只看該作者
大漠無雪 發表于 2023-11-1 16:13
為什么需要一個獨立繞組接反饋?


Vcc≪Vdc
回復

使用道具 舉報

17#
ID:344848 發表于 2024-5-20 05:01 | 只看該作者
已被onsemi安森美收購。
回復

使用道具 舉報

18#
ID:1100060 發表于 2024-5-20 23:56 | 只看該作者

作為Vcc，這模塊所用的Vcc跟慣常用洗一樣，都是恒定的，
一個固化的電壓，能承載反映系統動態的信息嗎，所以，Vcc端對系統而言是負載，這繞組不是反饋繞組，反饋者是光耦，只有隔離傳輸，沒有磁電聯系，所以，這系統不是真正的PSR。
回復

使用道具 舉報

19#
ID:1123773 發表于 2024-7-10 14:57 | 只看該作者
就是簡單的單端反激，通過光耦副邊反饋Secondary Side Regulator
