20v4w甲類功放電路,無反饋單端輸出

ID:359518 · 發表于 2022-1-13 16:46

本帖最后由 once929 于 2022-1-13 21:37 編輯

一個DIY網站的小甲電路，它有著非常高品質的聲音，它提供 4 瓦 RMS 到 8 歐姆，最大失真為 0.1%。在 1 瓦 RMS 輸出時，失真僅為 0.006% THD。輸出直流電壓應調整為 V/2+0.8 伏。其中 V 是電源電壓。合適的變壓器是 2x15 VAC。每個通道使用一個繞組。一個繞組將提供 20-21 伏直流電源電壓。
電路原理圖如下：

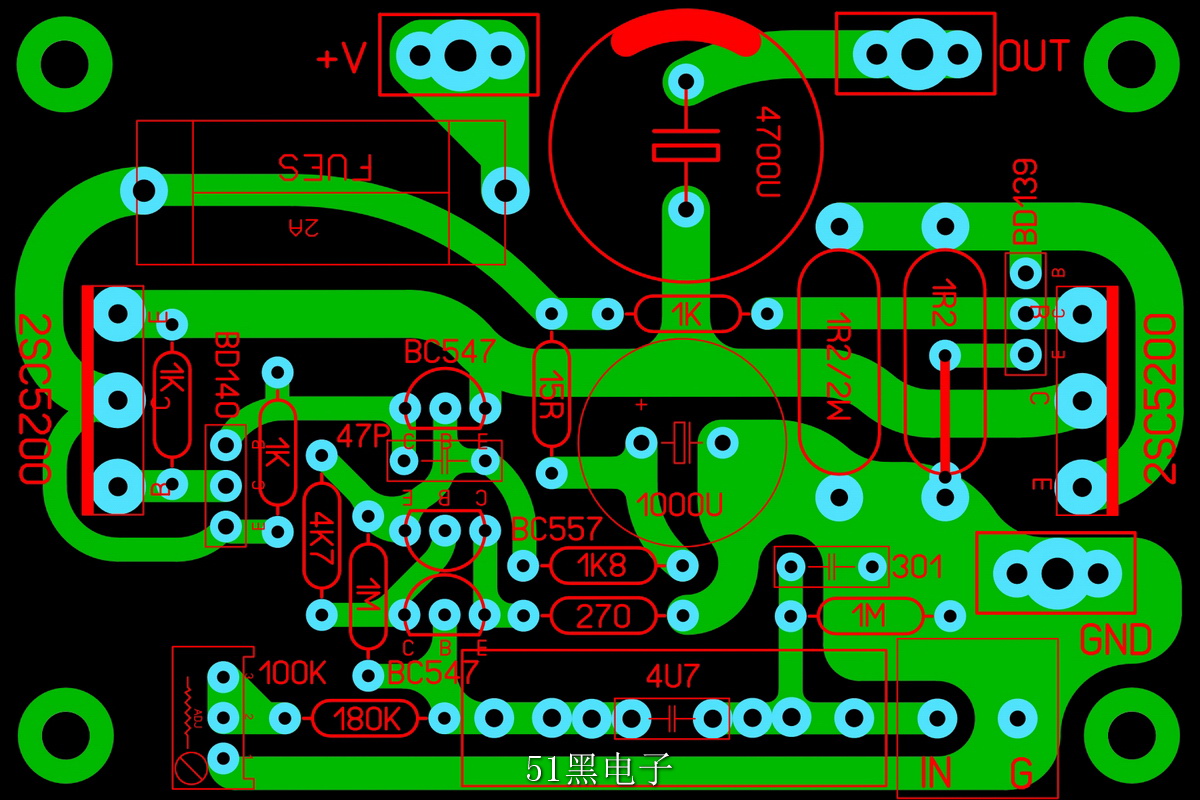

PCB圖:

A4W.rar (20.19 KB, 下載次數: 59)

ID:359518 · 發表于 2022-1-13 21:52

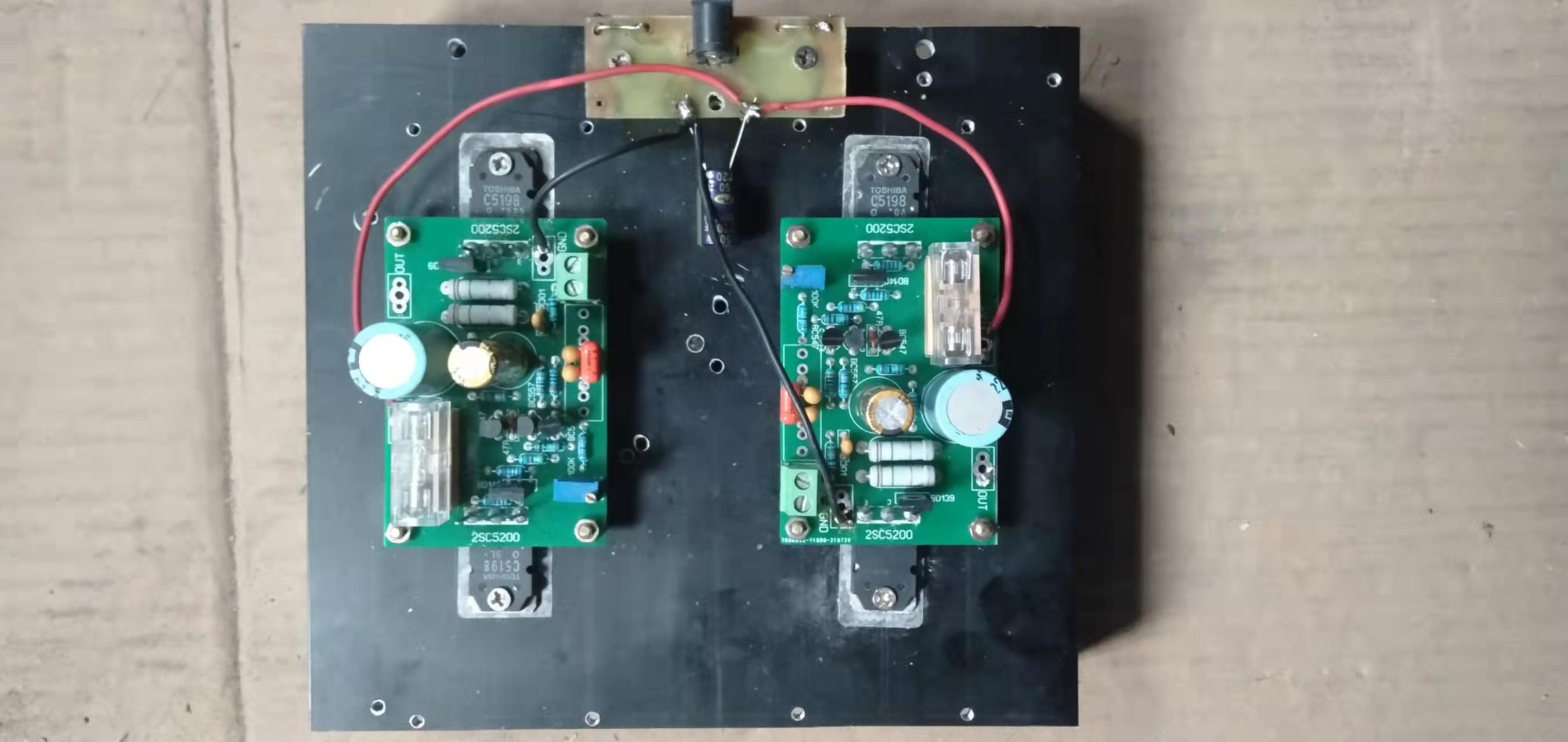

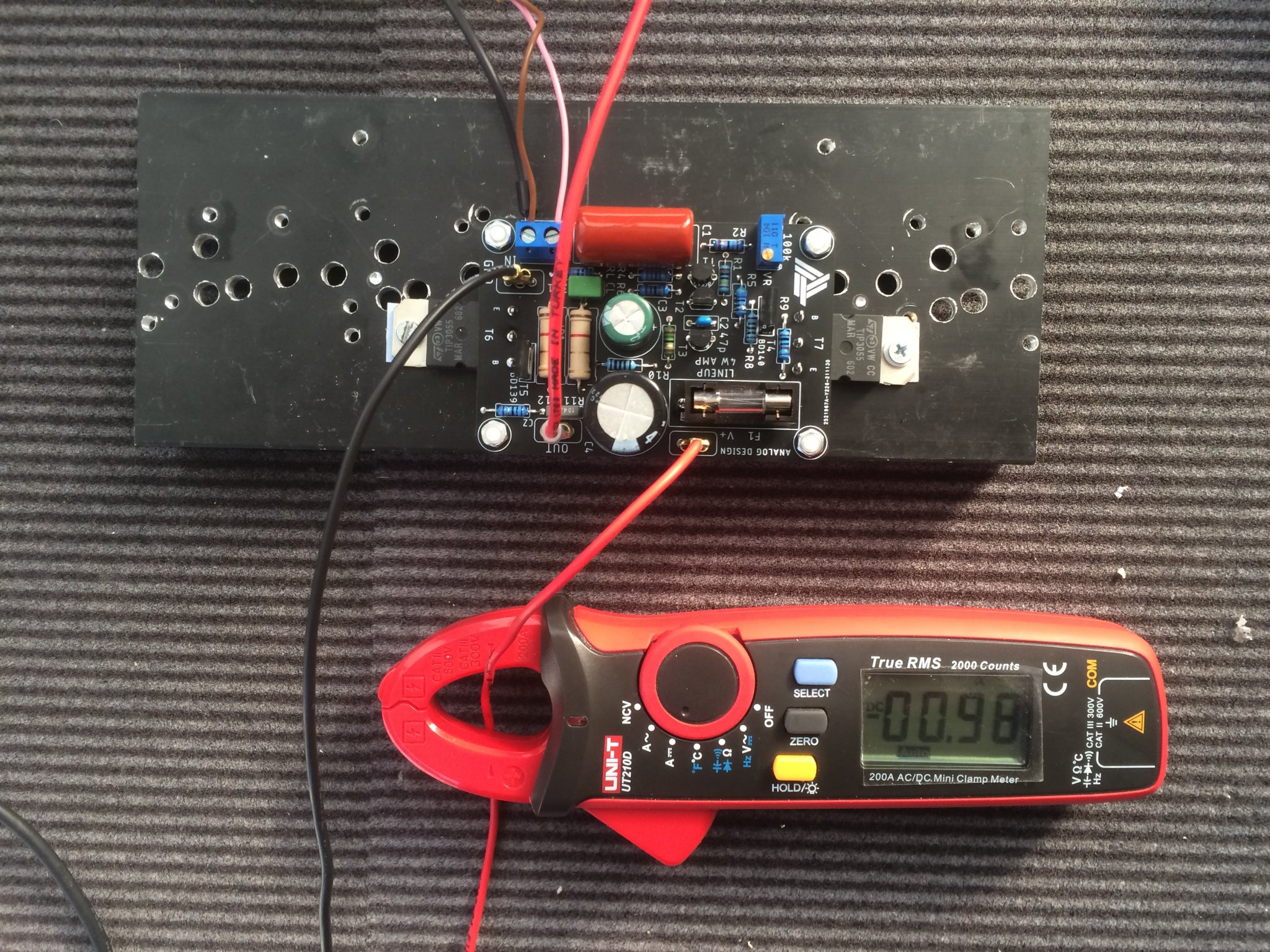

根據本人實裝，證實音質極佳，比PASS ACA好得多。

ID:301191 · 發表于 2022-1-14 05:10

頂一下

ID:57414 · 發表于 2022-1-14 10:23

謝謝樓主，已收藏。
網上有個1969的小甲類電路也很經典，主要是元器件比較少。

ID:359518 · 發表于 2022-1-14 11:13

這個功放效率不如1969，但音質不差于1969

ID:359518 · 發表于 2022-1-14 11:19

本帖最后由 once929 于 2022-1-17 11:03 編輯

唯音質至上者不妨試試，電路簡單，容易制作。Q1 是電壓放大器。
電壓增益為 ruffly R1/R5 = 1800/270 ~6.6

電壓增益為一個緩沖后跟隨器 = U1
跟隨器由 CCS 恒流源偏置 = I1

最后電路使用重本地反饋，因此失真相當?shù)?
該電路很容易設置和嘗試，并提供良好的 A 類聲音。
小管使用BC547B BC557B，大管也可用達林噸管或其他功率管代替。
二只1.2歐并聯為0.6歐，作為未級輸出限流電阻。

ID:846237 · 發表于 2022-1-28 20:33

收藏了感謝大佬分享！

ID:846237 · 發表于 2022-2-2 02:47

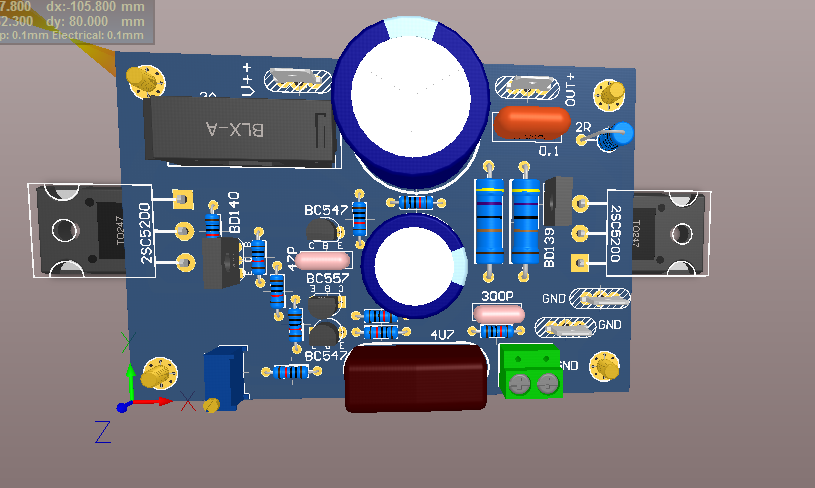

我照樣排了一個！過完年打個樣試試看！

ID:963717 · 發表于 2022-2-2 22:45

有時間我也搭一個試試,不過想敵得過1969的中頻,有一定難度

ID:1005857 · 發表于 2022-2-22 21:00

謝謝樓主，打個樣試試看！

ID:359518 · 發表于 2022-2-25 09:59

zxc91 發表于 2022-2-22 21:00
謝謝樓主，打個樣試試看！

某魚搜A類4W，無反饋單端

ID:486137 · 發表于 2022-3-24 17:03

下載了，這電路看起來很不錯

ID:1049362 · 發表于 2022-12-31 12:28

樓主，能說一下這個電路是怎么調試的嗎？靜態電流調哪個？中點電壓調哪個？那個100k的可調電阻是調什么的？說一下，我想做一個。

ID:359518 · 發表于 2023-1-3 17:51

R3調中點，R11R12限流。

ID:1049362 · 發表于 2023-1-4 01:10

once929 發表于 2023-1-3 17:51
R3調中點，R11R12限流。

樓主，那我把末級管換成中功率管，電源電壓、電阻、電容參數需要修改嗎？我想改成耳放。

ID:359518 · 發表于 2023-1-5 11:04

T5的BE電壓/R11R12并聯R=未級大管電流，根據這個設置你可以自己安排。

ID:1105218 · 發表于 2024-1-9 09:15

裝個小功放，應該不錯。

ID:1107340 · 發表于 2024-1-15 20:35

我也做一個試試，謝謝
