STC8A8K64單片機+H1838紅外解碼程序

ID:236695 · 發表于 2022-1-19 15:22

/*
此次開發 利用STC8A平臺全面方面實現了51單片機 學習 實驗 設計 等功能
下面是接口整體介紹
TFT驅動IC為 ILI9341
tft
控制線：RS-P3^5; WR-P3^6; RD-P3^7; CS-P4^4; RST-P4^3
數據線: P7口低八位數據端口 P0口高八位數據端口（兩個數據口都以選用不可做其他）
觸摸xpt2046
SPI總線 MOSI-P2^3 MISO-P2^4 SCLK-P2^5
CS-P6^2 PENIRQ-P6^3
紅外解碼實驗
紅外采用P3.2中斷0口讀取H1838傳來的紅外信息并將其進行解碼
NEC 碼的位定義：一個脈沖對應560us 的連續載波，
邏輯1 應該是560us 低+1680us 高，
邏輯0 應該是560us 低+560us 高。
NEC 遙控指令的數據格式為：同步碼頭、地址碼、地址反碼、控制碼、控制反碼。
同步碼由一個9ms 的低電平和一個4.5ms 的高電平組成，地址碼、地址反碼、控制碼、
控制反碼均是 8 位數據格式。
具體解碼過程請參考資料
*/
#include "stc8.h" //STC頭文件
#include "def.h" //宏定義常用函數
#include "delay.h" //延時函數
#include "tft.h" //TFT IC底層驅動
#include "gui.h"
#include "xpt2046.h"
#include "spi.h"
#include "h1838.h"
//真對 STC8A系列 IO口初始化
//除P3 P5口外其他IO默認準雙向IO口所以當用的P3 P5口是要進行初始化一下
void IO_init(void)
{
P3M0 = 0X00;
P3M1 = 0X00;
P5M0 = 0X00;
P5M1 = 0X00;
}
void main()
{
IO_init(); //IO口初始化
Lcd_Init(); //tft初始化
Init_SPI(); //SPI初始化
GUI_Clear(White); //白色清屏
GUI_sprintf_hzstr16x(0,0,"infrared decoding test",White,1);
GUI_sprintf_hzstr16x(0,18,"IR-CODE: --H",Red,White);
hongw(); //紅外解碼測試函數
}

復制代碼

#include  "stc15f2k60s2.h"
#include  "delay.h"
#include  "tft.h"
#include  "gui.h"
#include  "xpt2046.h"
#include  "h1838.h"
#include  "gui.h"

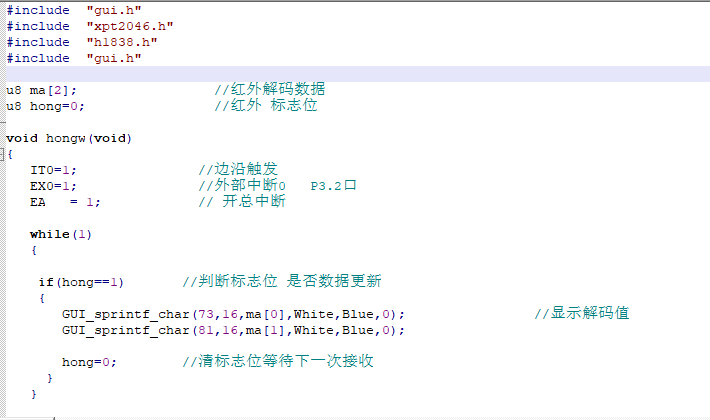

u8 ma[2];                            //紅外解碼數據
u8 hong=0;                               //紅外標志位

void hongw(void)
{
IT0=1;                         //邊沿觸發
EX0=1;             //外部中斷0 P3.2口
EA = 1;          // 開總中斷

while(1)
{

if(hong==1)                //判斷標志位是否數據更新
{
   GUI_sprintf_char(73,16,ma[0],White,Blue,0);                               //顯示解碼值
   GUI_sprintf_char(81,16,ma[1],White,Blue,0);

         hong=0;             //清標志位等待下一次接收
   }
}

}

/////////////////////////////////
//////////////////////////////////
//紅外解碼  外部P32口邊沿觸發中斷
//同步碼由一個9ms 的低電平和一個4.5ms 的高電平組成
//邏輯1 是560us 低+1680us 高，邏輯0 是560us 低+560us 高
void IR_IN() interrupt 0
{
   u8 j,k,N=0;
   u8 IRCOM[4];
EX0 = 0;                   //進入中斷后關閉中斷進行解碼
delay_us(7700);                //24M下大約7ms延時       9ms低電平前檢測P32狀態
if (IRIN==1)                   //如果非0 說明紅外錯誤返回
{ EX0 =1;
         return;
}
                        //確認IR信號出現
while(!IRIN);          //等IR變?yōu)楦唠娖�，跳過9ms的前導低電平信號。

for (j=0;j<4;j++)       //收集四組數據
{
for (k=0;k<8;k++)       //每組數據有8位
{
   while (IRIN);          //等 IR 變?yōu)榈碗娖�，如果是第一次采集跳過4.5ms高電平信號。

   while (!IRIN);       //等 IR 變?yōu)楦唠娖?br />
   while (IRIN)          //計算IR高電平時長  猶豫單片機的運行存在著計算時間
   {
   delay_us(280);    //27M下大約300+us
   N++;
   if(N>=30)
         { EX0=1;                //開中斷
         return;}       //0.14ms計數過長自動離開。
   }                   //高電平計數完畢
   IRCOM[j]=IRCOM[j] >> 1;    //數據最高位補“0”
   if (N>=6)
   {IRCOM[j]=IRCOM[j] | 0x80;}  //數據最高位補“1”
   N=0;
}
}
if (IRCOM[2]!=~IRCOM[3])       //控制碼控制反碼進行比對如果錯誤跳出
{ EX0=1;return; }

ma[1]=IRCOM[2] & 0x0F;    //取鍵碼的低四位
ma[0]=IRCOM[2] >> 4;       //右移4位取高四位值

if(ma[1]>9)
   ma[1]=ma[1]+0x37;                   //A 從65開始十六進制為0x41
else
      ma[1]=ma[1]+0x30;

if(ma[0]>9)
   ma[0]=ma[0]+0x37;
else
      ma[0]=ma[0]+0x30;
hong=1;             //打開標志位
EX0 = 1;                         //開中斷

}

Keil代碼下載:

紅外解碼.zip (214.92 KB, 下載次數: 35)
