關于負電壓電源的設計方案

[復制鏈接]
ID:668004 發表于 2022-1-19 19:21 | 顯示全部樓層 |閱讀模式
項目（家用便攜式理療產品）用到±電源12V、-5V要產生這幾組電壓，我想到了幾種方案

1.采用兩節鋰電池共7.4V，一路用MAX765升壓到-12V，-12V用7905降壓到-5V，7.4V升壓到12V
這樣一來，豈不是要兩組7.4V電池？

2.用AC-DC開關電源產生±12V、-5V，但是這個產品是接觸人體，感覺不安全

3.用類似金升陽那種AC-DC的模塊產生±12V、-5V，和第二種方式有相同的問題，而且價格更貴

4.用DC-DC模塊，輸入24V，輸出±12V，-12V用7905降壓到-5V

5.一組鋰電池12V，用ADI/TI/MAX/LT/MPS電荷泵生成-12V（價格不是一般的貴），再用-12V生成-5V


以上5種方式，哪種更好？或者有沒有其他更好的方案，歡迎壇友推薦

回復

使用道具 舉報

ID:301191 發表于 2022-1-20 18:08 | 顯示全部樓層
頂一下
回復

使用道具 舉報

ID:313048 發表于 2022-1-20 18:17 | 顯示全部樓層
7.4V鋰電池一組就夠了吖，可以同時升到±12V，問題解決。
回復

使用道具 舉報

ID:879809 發表于 2022-1-20 20:25 | 顯示全部樓層
方案二最好，安全不安全取決于能不能通過安規認證。
回復

使用道具 舉報

ID:213173 發表于 2022-1-20 21:10 | 顯示全部樓層
同意地板看法。家用理療產品無非電熱，按摩，紅外，低頻脈沖。需要優化電路設計，去掉負電源。
回復

使用道具 舉報

ID:624769 發表于 2022-1-20 21:23 | 顯示全部樓層
條件許可的話, 方案二最好,  安全不安全的, 關鍵看你隔離做的怎么樣， 電腦的USB接口連的都是開關電源，有插拔U盤的時候被電死的么？
回復

使用道具 舉報

ID:668004 發表于 2022-1-21 16:27 | 顯示全部樓層
wulin 發表于 2022-1-20 21:10
同意地板看法。家用理療產品無非電熱，按摩，紅外，低頻脈沖。需要優化電路設計，去掉負電源。

早期的運放很多都是正負電源供電  電壓還挺高 有哪些好處？
回復

使用道具 舉報

ID:668004 發表于 2022-1-21 16:28 | 顯示全部樓層
188610329 發表于 2022-1-20 21:23
條件許可的話, 方案二最好,  安全不安全的, 關鍵看你隔離做的怎么樣， 電腦的USB接口連的都是開關電源，有 ...

方案2不是便攜式的
回復

使用道具 舉報

ID:155507 發表于 2022-1-21 18:10 | 顯示全部樓層

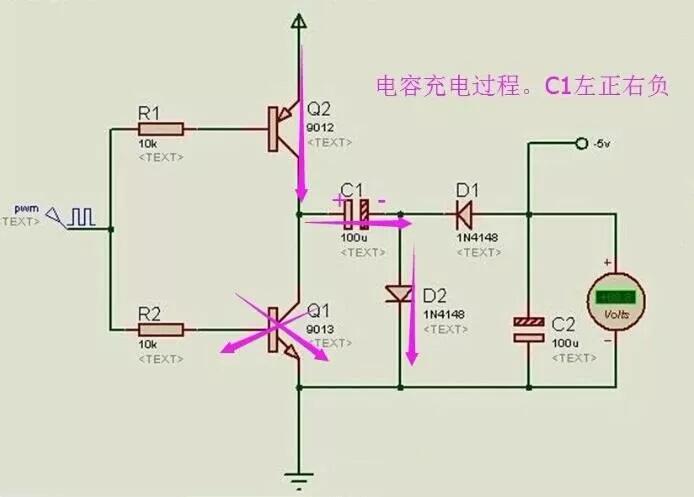

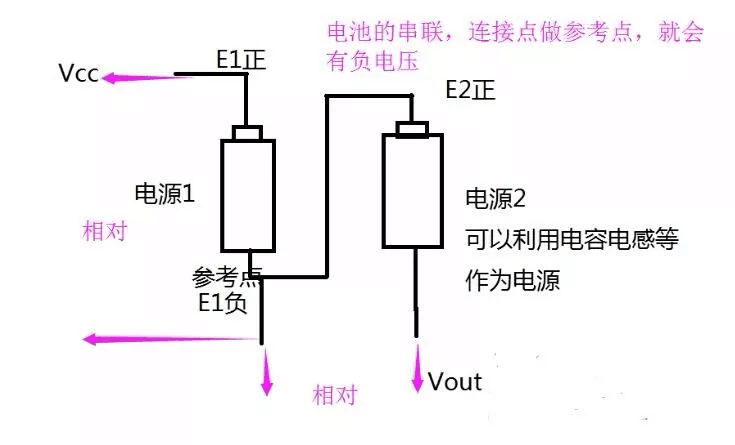

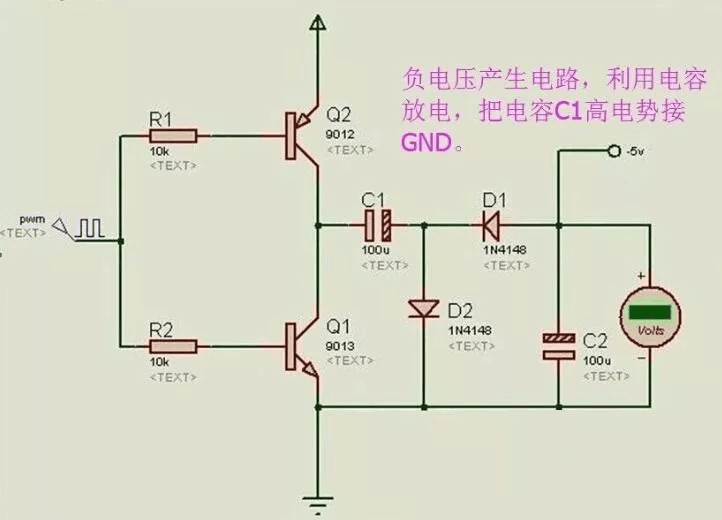

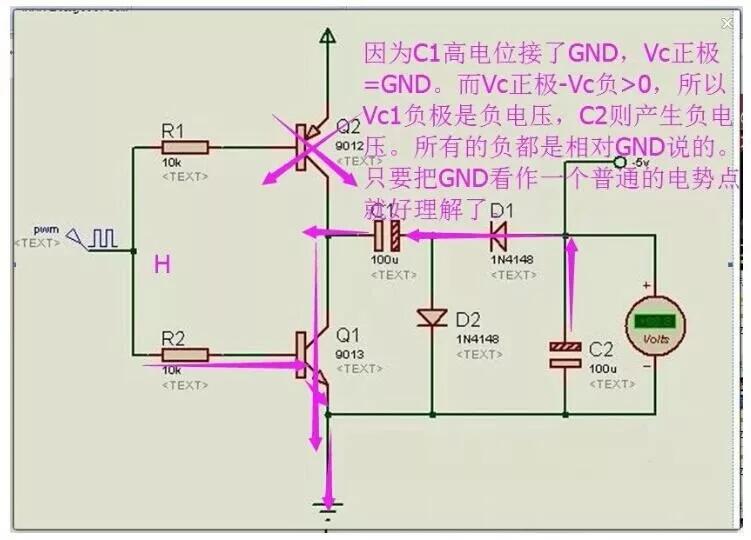

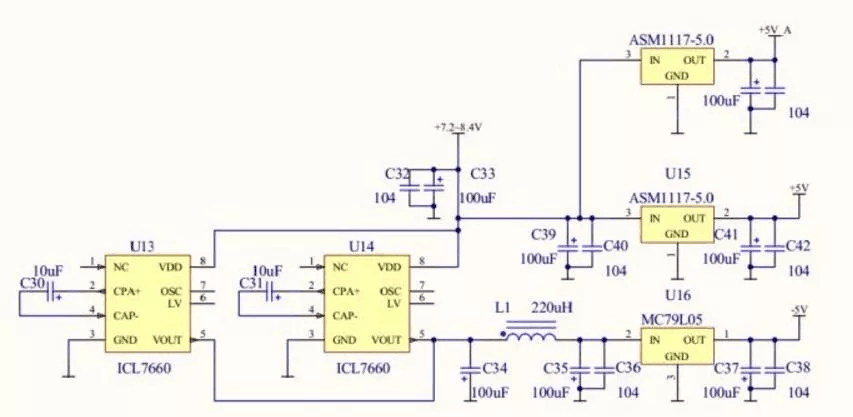

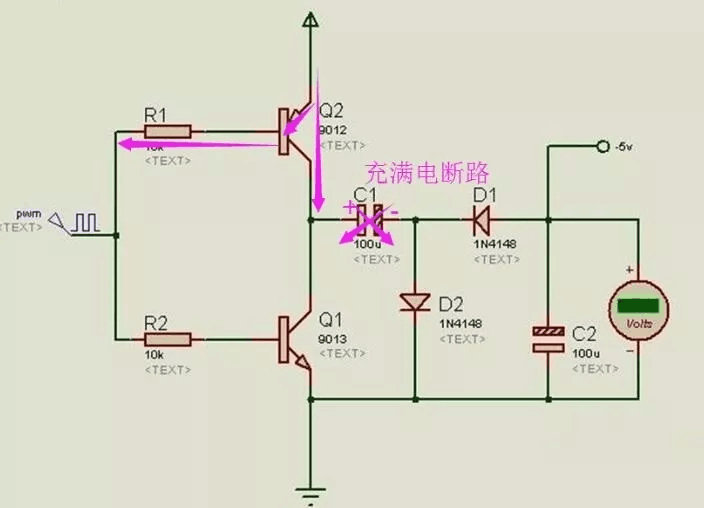

你可以用這樣的電路。




回復

使用道具 舉報
