高精度三軸PCB雕刻機制作diy（210mm*320mm*90mm）

ID:708113 · 發表于 2022-1-20 11:41

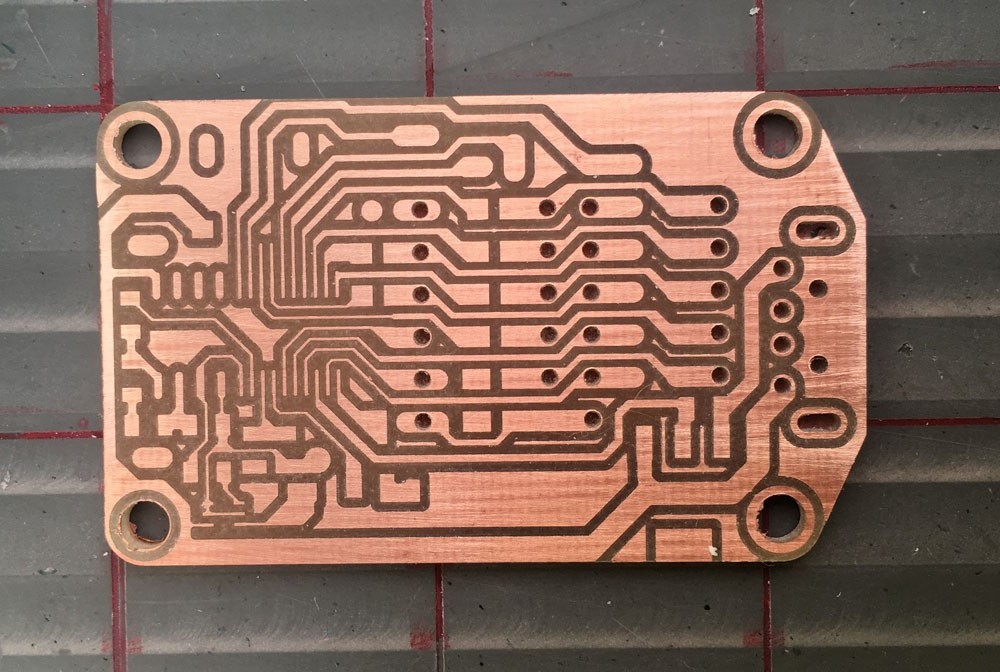

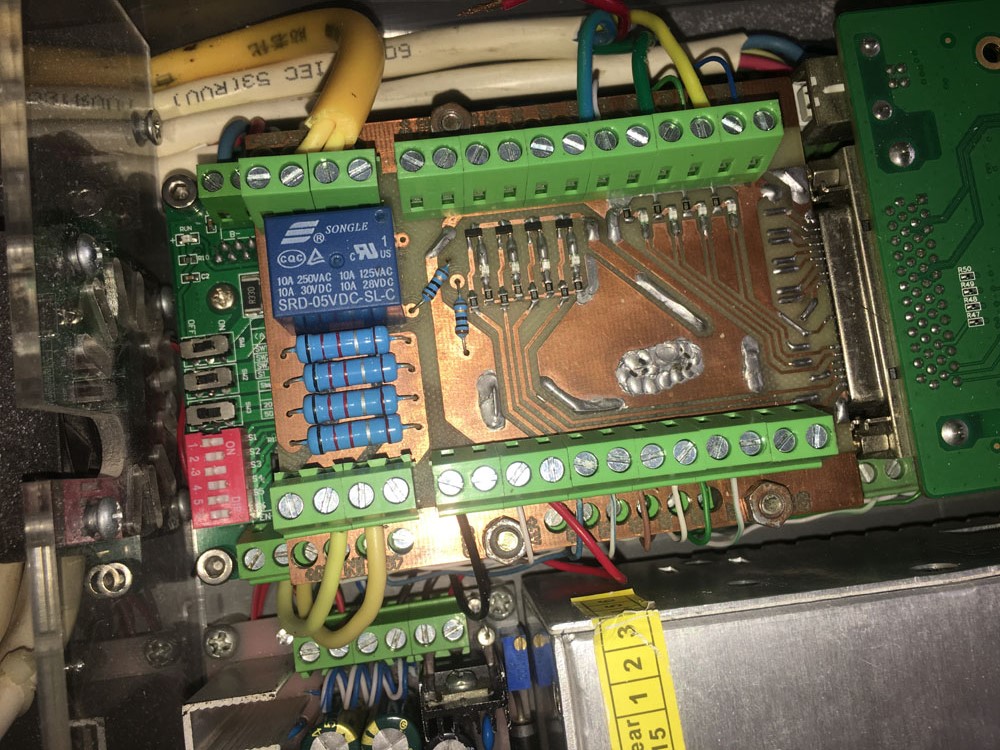

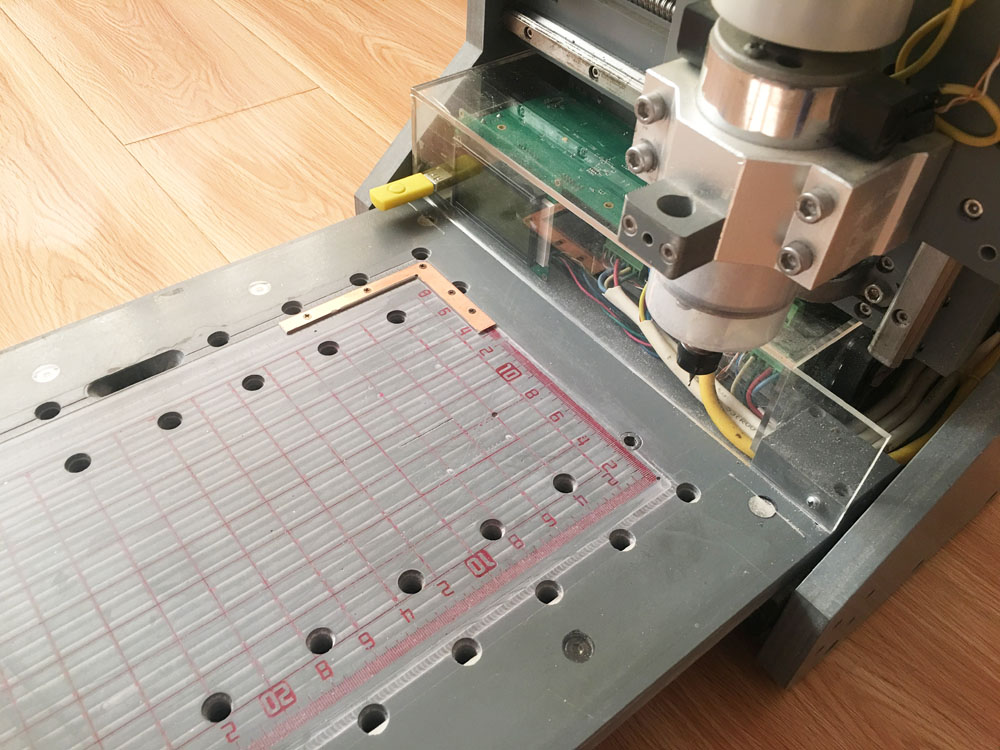

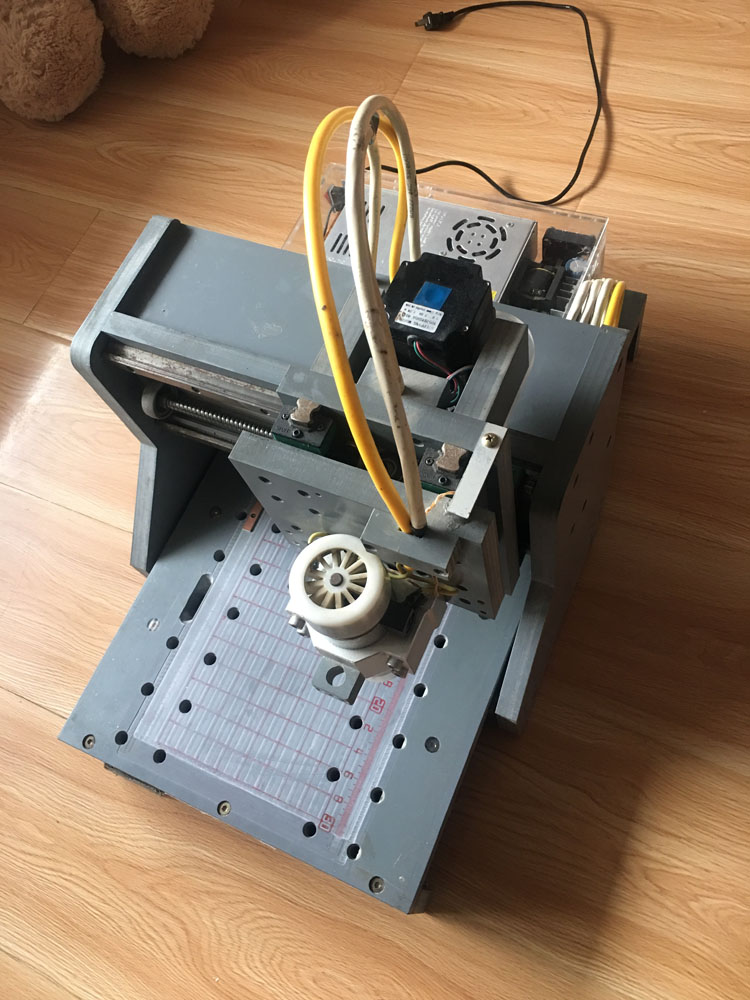

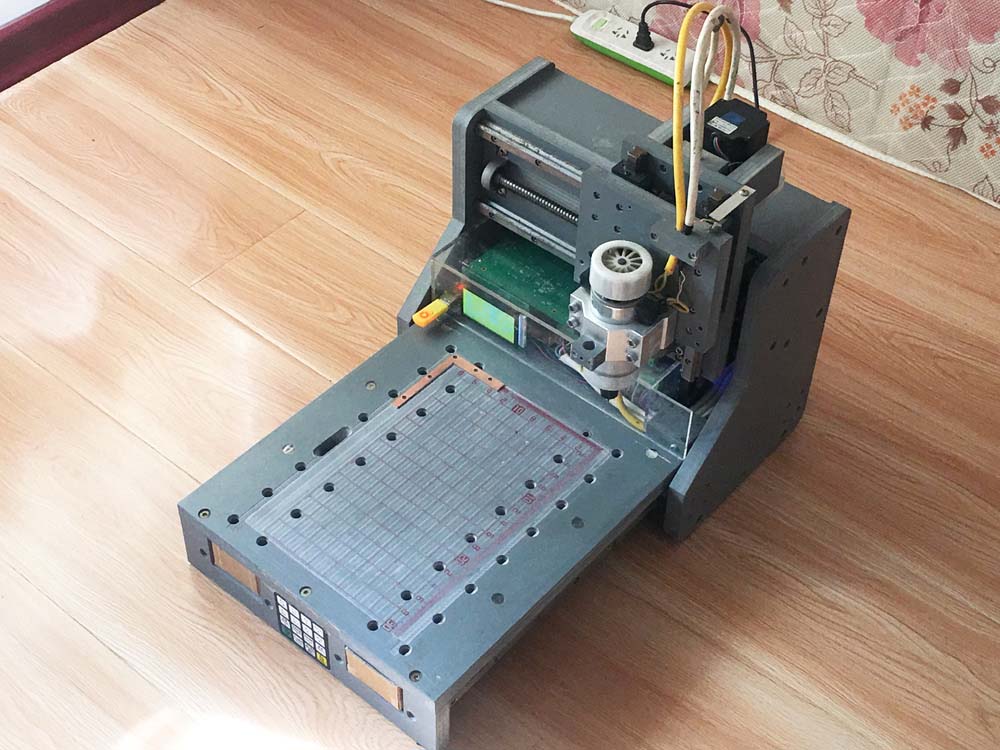

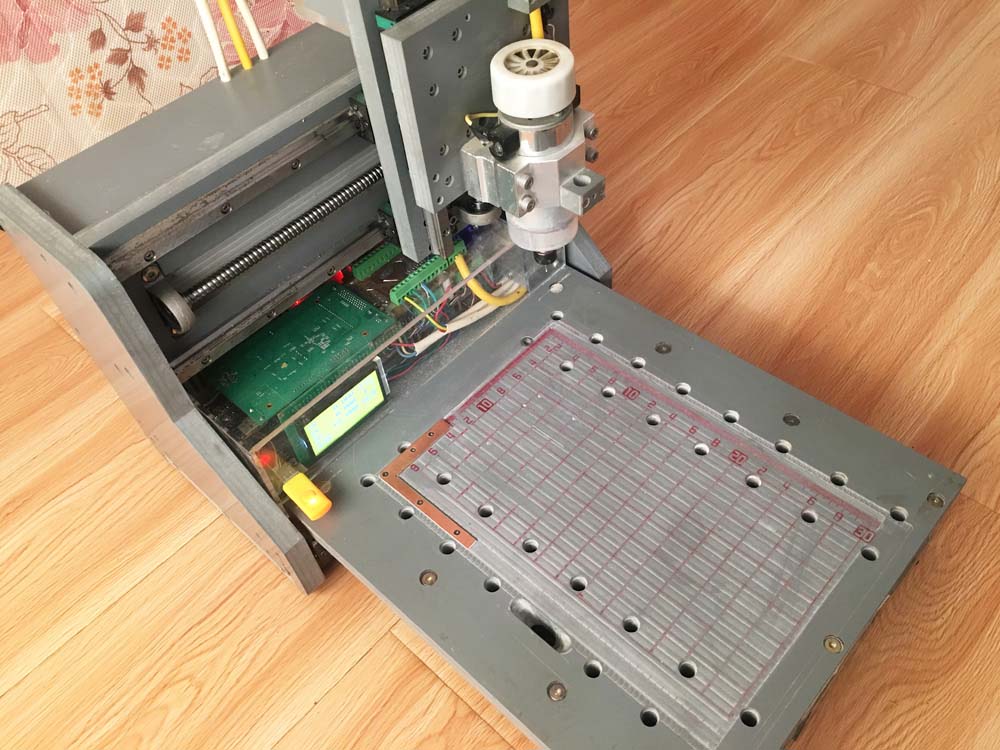

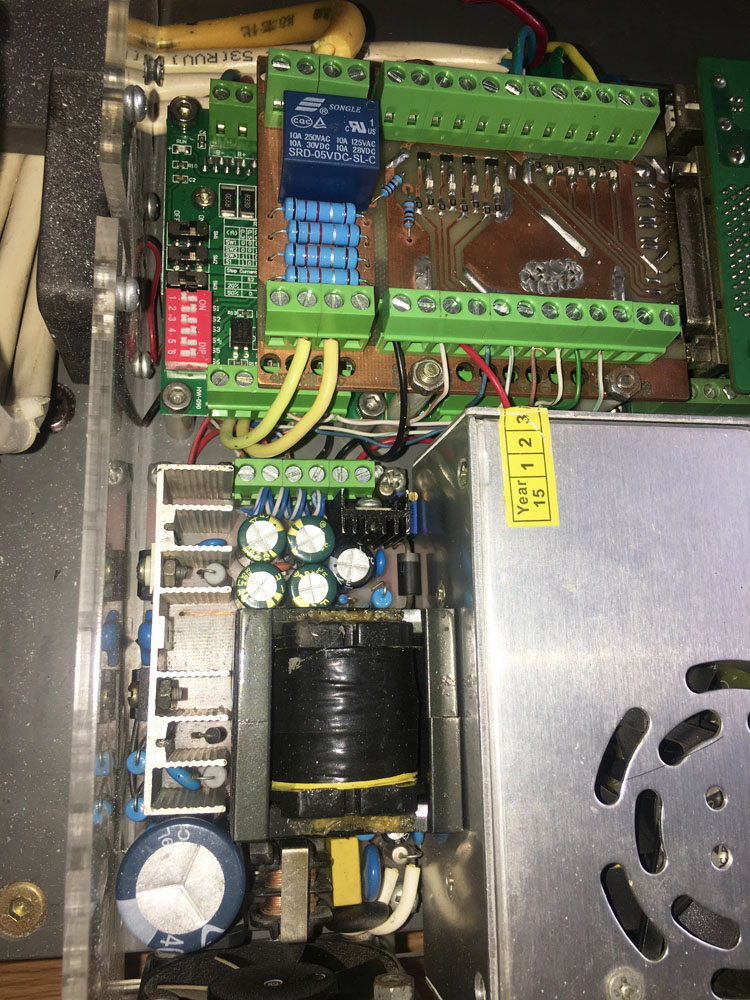

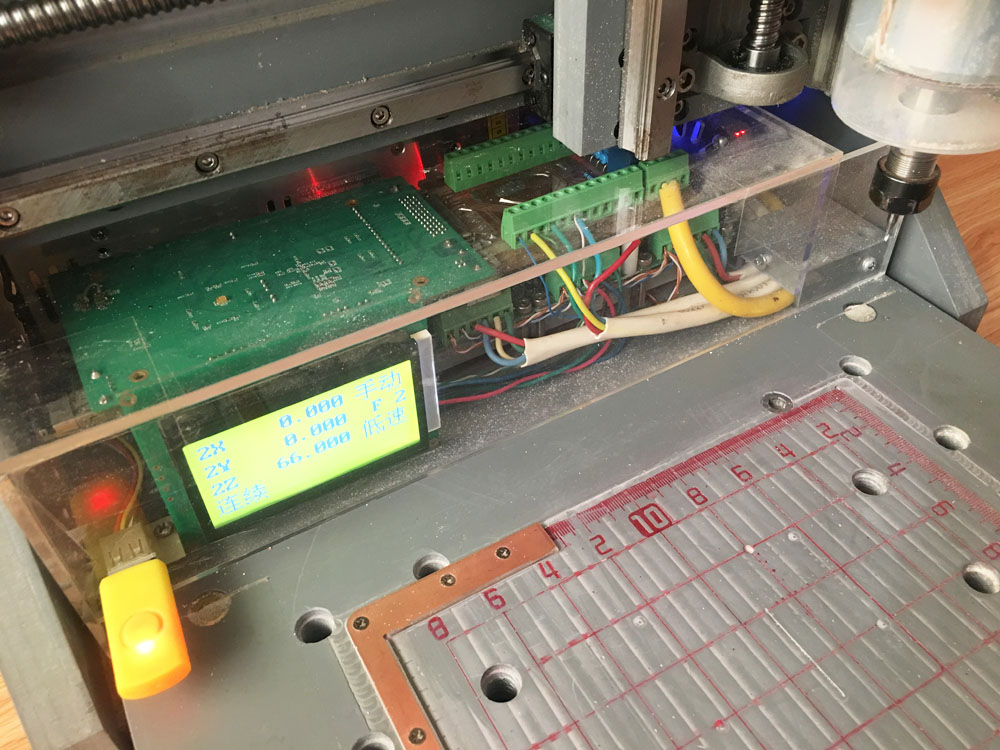

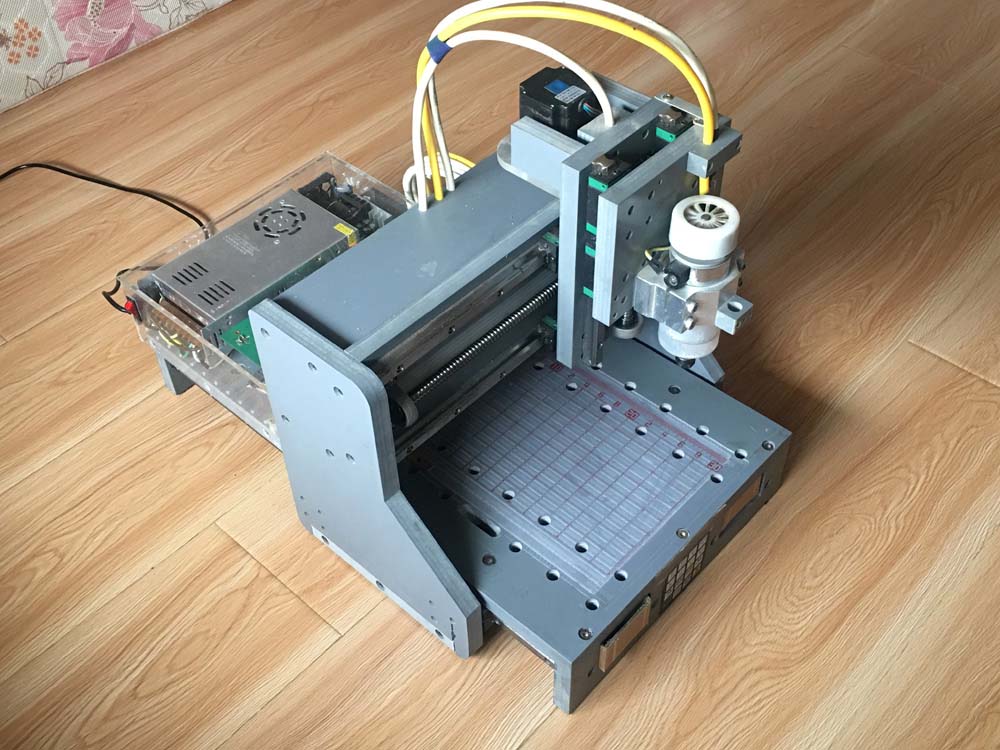

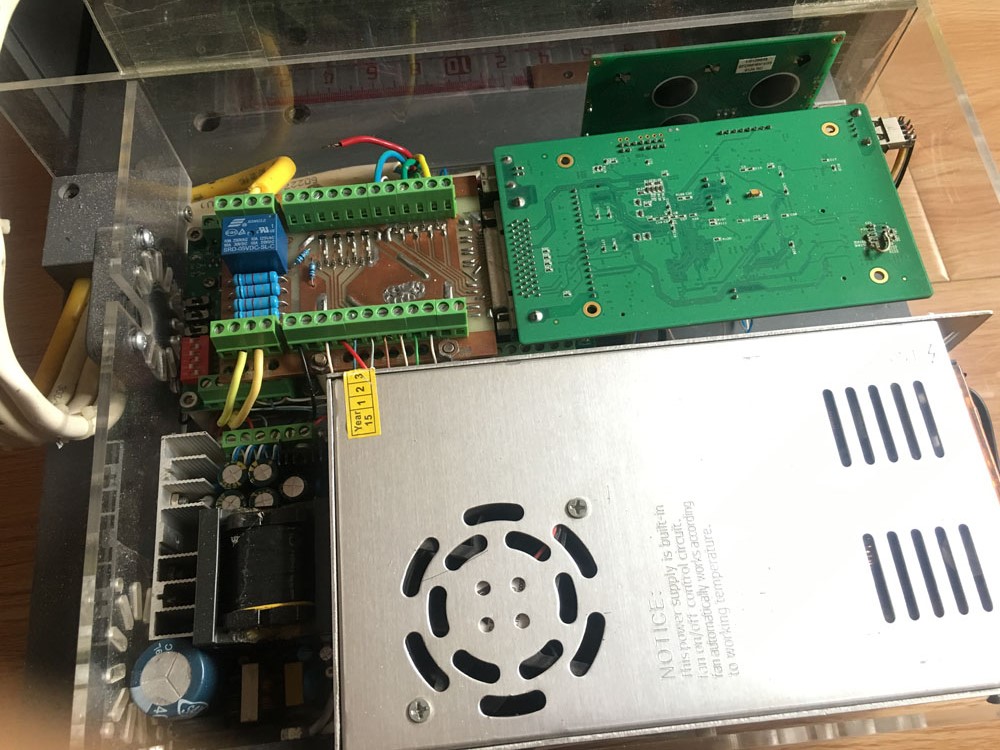

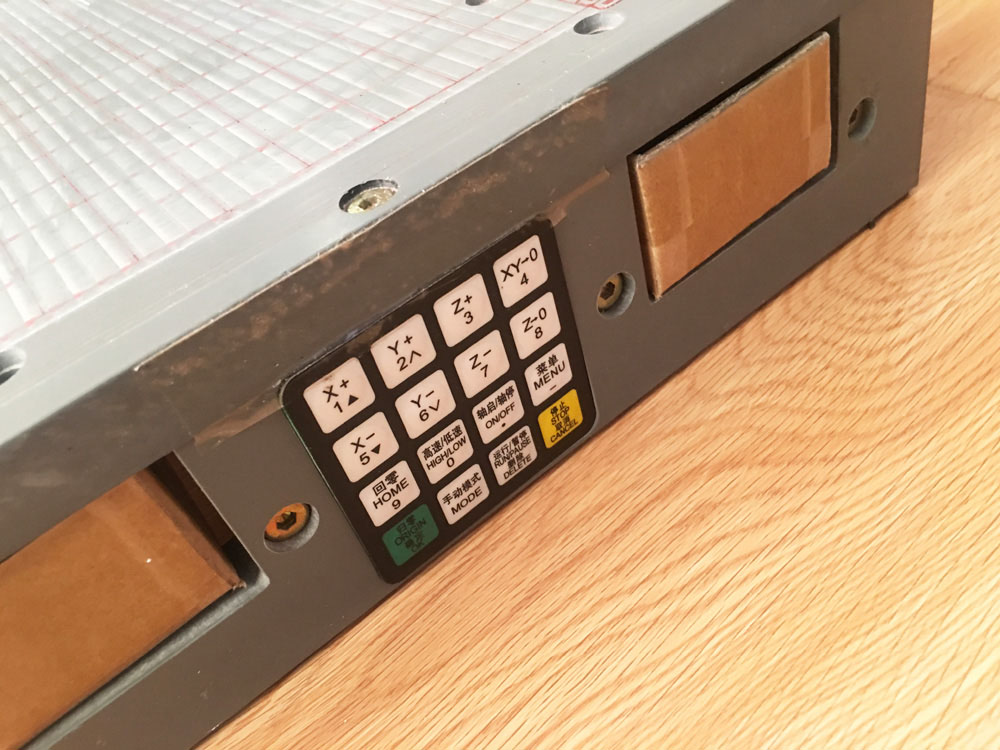

本人是個電子愛好者，喜歡自己diy，經常制作電路板，決定做一臺高精度的小型雕刻機，為長期方便使用，再三考慮決定使用龍門型結構，導軌使用HCG型，整體結構使用pvc材質，控制系統使用之前一臺舊手柄改造，最大行程210*320*90，話不多說，上圖

雕刻視頻演示
https://v.youku.com/v_show/id_XNTgzNjExMDU4MA==.html

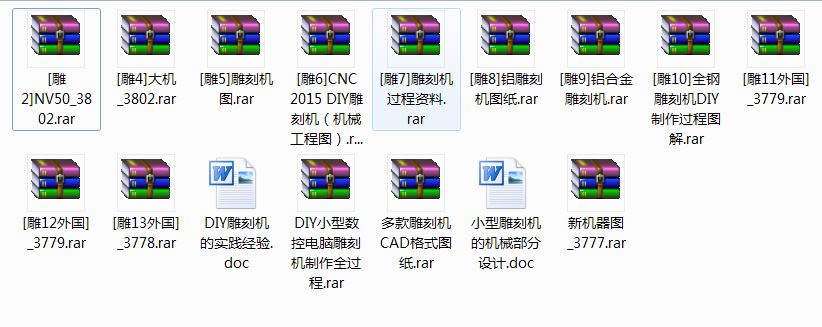

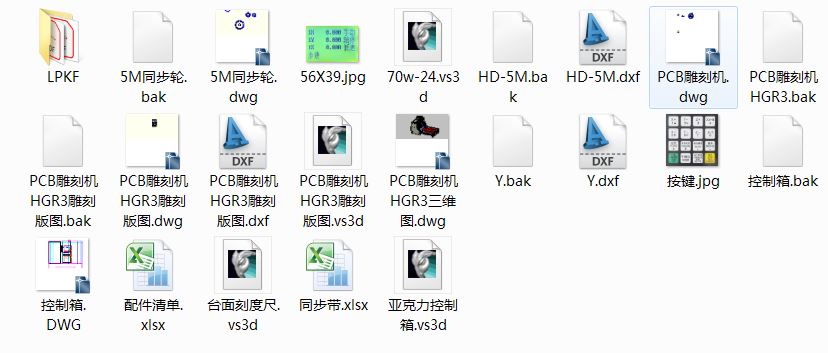

雕刻機制作資料

雕刻機資料圖紙教程全套打包4.rar (19.9 MB, 下載次數: 128)

雕刻機資料圖紙教程全套打包3.rar (19.21 MB, 下載次數: 127)

雕刻機資料圖紙教程全套打包2.rar (19.21 MB, 下載次數: 123)

雕刻機資料圖紙教程全套打包1.rar (17.36 MB, 下載次數: 136)

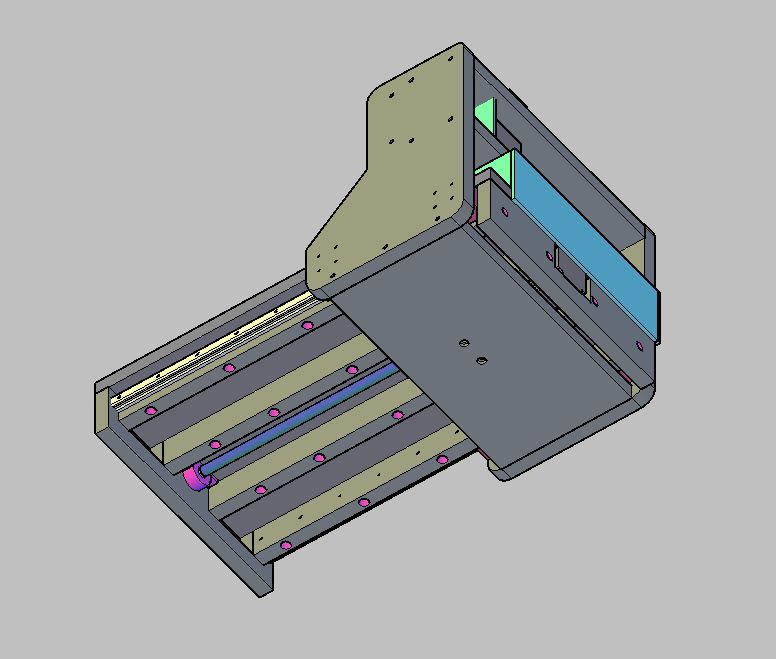

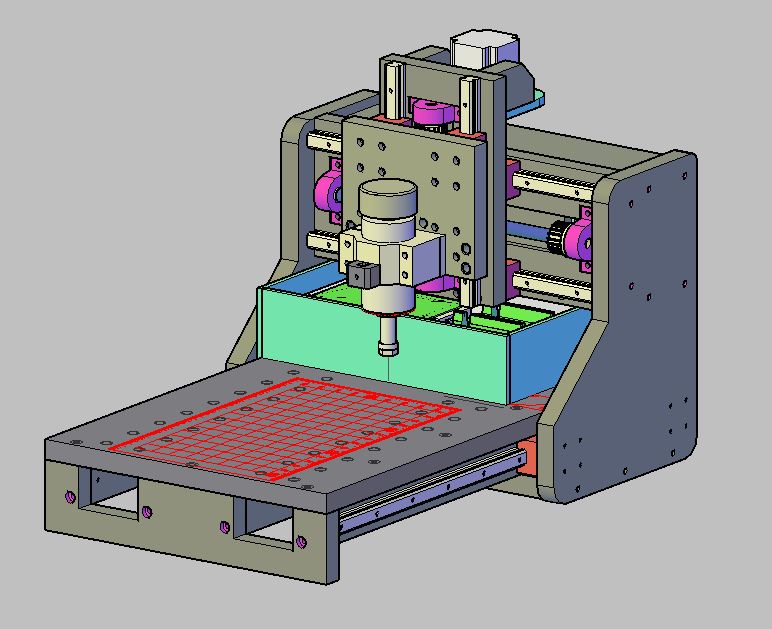

本雕刻機制作詳細圖紙，需要可下載

PCB雕刻機制作圖紙.rar (11.72 MB, 下載次數: 153)

控制系統.rar (4.06 MB, 下載次數: 217)
