17protel DXP中PCB元件布局的操作方法簡述

ID:63113 · 發表于 2022-1-21 22:09

SO單片機開發指南之17
飯要一口一口吃，路要一步一步走，一步一步，前路會越來越清晰。關于PCB圖中元件布局的規則已經在前面介紹了，接下來就該說在PCB圖紙里擺放元件的方法，其實很簡單。
本文簡要介紹在Protel DXP中PCB圖紙中元件布局的操作方法。主要包括：
       移動元件的方法；
       旋轉元件的方法。
1、       移動元件的方法
在PCB繪制界面中移動元件的操作：

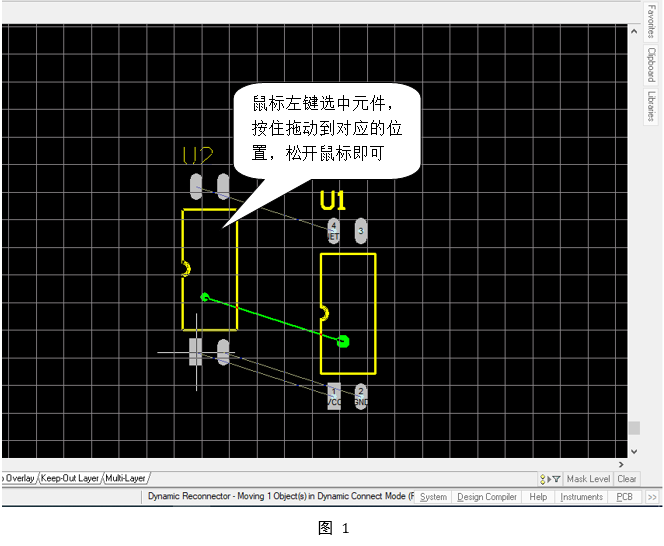

•用鼠標左鍵選中元件，
•按住鼠標拖動到對應的位置，
•松開鼠標即可完成元件移動。

在移動元件時，多半會用到測量，例如測量這個元件到另一個元件之間的距離，那么測量可以這么操作：
 鍵盤按ctrl+M鍵；

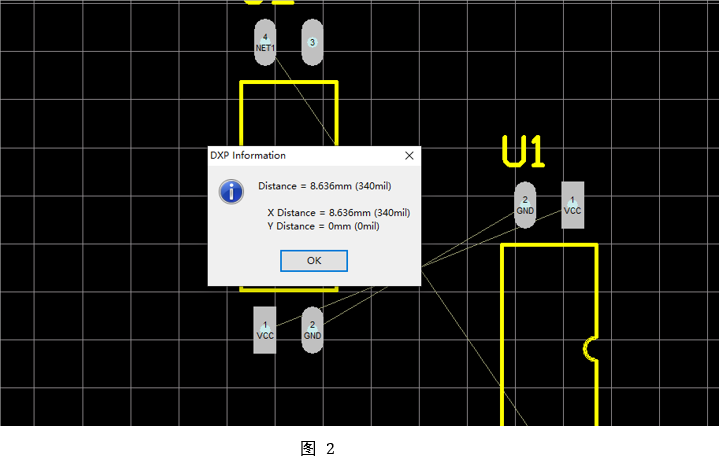

 再用鼠標點擊待測量的兩點，當點完第2個點時，就會彈出一個對話框顯示兩點之間的距離。

2、旋轉元件
•用鼠標左鍵選中待旋轉的元件，

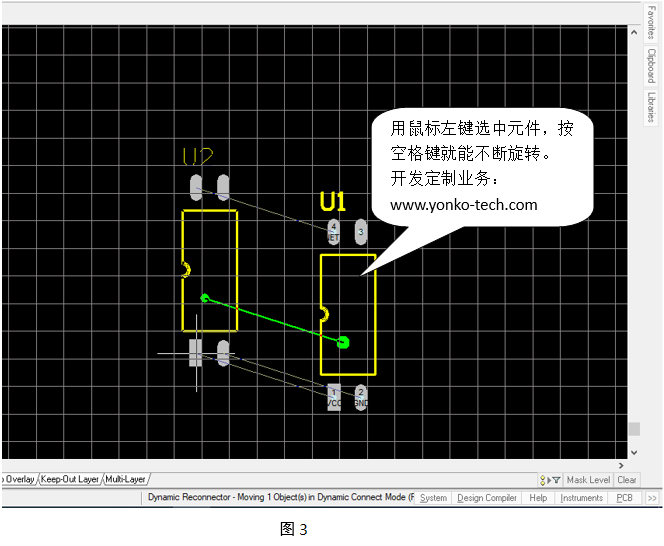

•按住鼠標不放手，在鍵盤上敲擊空格鍵。每敲擊一次，元件就旋轉90度，直到旋轉到想要的角度即可。

3、小結
拖動和旋轉是元件布局的兩個基本操作，操作是很簡單，但是整個元件布局做好也是比較難的，不過按照前面第16節講的元件布局原則來做，大概率的效果還是會比較好。
本節完，精彩待續。
