基于ULN2003電機驅動電路應用原理圖與PCB文件

[復制鏈接]

ID:935795 發表于 2022-1-22 18:03 | 顯示全部樓層 |閱讀模式

附件為原理圖，PCB文件
NO.1 ： S 端口接輪轂電機②號信號接口。
N0.2 ：其中一個 S 接5V工作電壓的傳感器，功能是由傳感器作為開關輸出控制。兩個S信號接口已經短接。

供電：
1、USB提供5V電壓。
2、外接12---24V電源。

最小系統板外圍的排針是引腳擴展口。
Altium Designer畫的基于ULN2003電機驅動應用電路原理圖和PCB圖如下：(51hei附件中可下載工程文件)

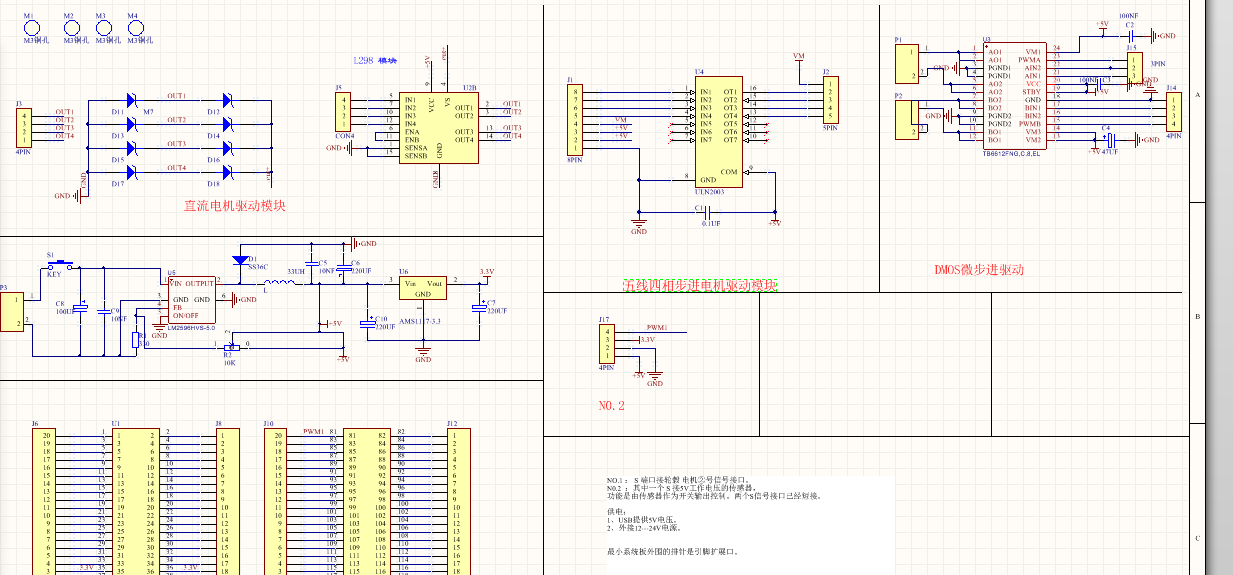

原理圖

原理圖

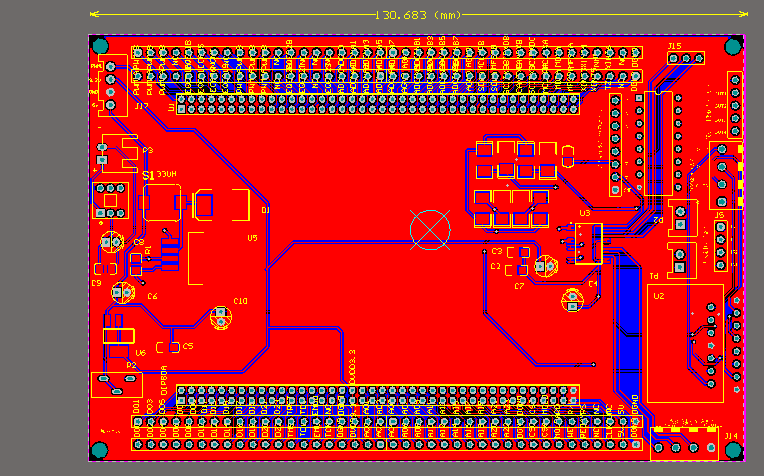

PCB

PCB

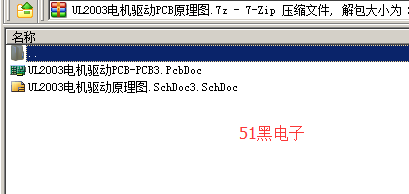

UL2003電機驅動PCB原理圖.7z

359.26 KB, 下載次數: 47, 下載積分: 黑幣 -5

原理圖PCB文件
