單片機讀取25Q64內的圖片數據在2.4寸彩屏上顯示 匯編源程序

[復制鏈接]
ID:261025 發表于 2022-1-23 18:13 | 顯示全部樓層 |閱讀模式

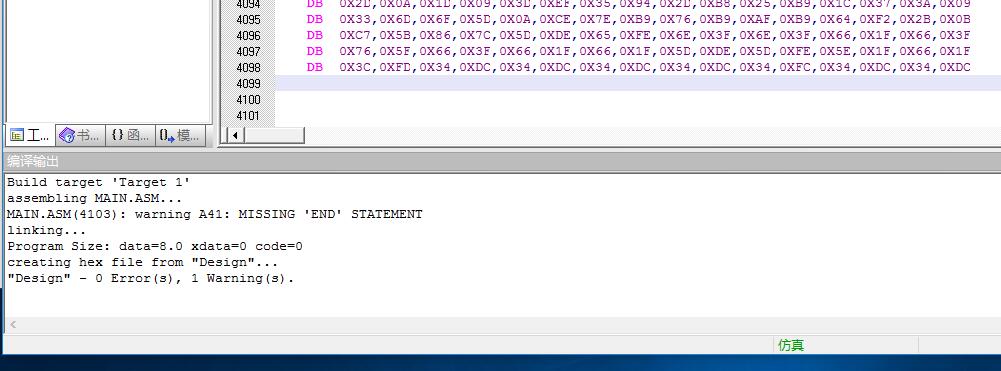

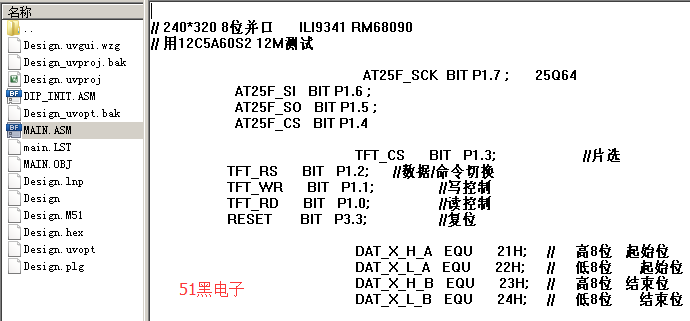

1，制作燒錄到25Q64 FLASH存儲器內的字庫文件 hex格式 用單片機編程軟件就可以  只是有行數限制 如圖（有沒有不受行數限制的編譯器）
51hei截圖20220123172756.jpg 51hei截圖20220123172816.jpg

2，用編程器把hex文件燒錄到25Q64 FLASH存儲器內  如果只是一個圖片 就不用查看要讀取的內存地址 從0開始讀就可以
   如果是多個圖片就麻煩了 先用編程打開只有一個圖片的文件 下拉找到圖片最后一行記住內存地址
   在打開有兩個圖片的文件 下拉找到第一個圖片最后一行內存地址 下一行就是第二個圖片的開頭 記住這個地址 在程序里面需要填寫
   如果有多個圖片方法一樣  （有點麻煩 有沒有簡單的方法）

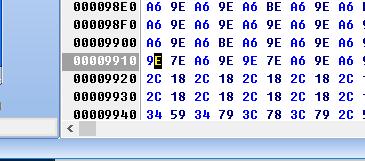

   下圖里的00009910是第一個圖片的結尾一行  00009920是第二個圖片的開頭一行  只需記住后六位 009920  （前面兩位應該是命令位）

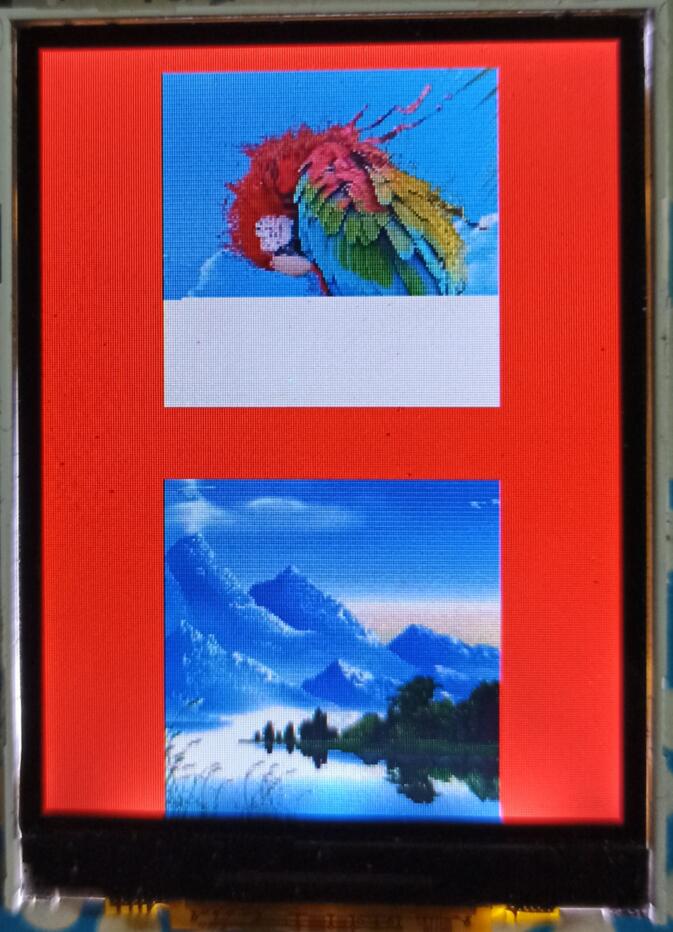

由于編程器有行數限制  所以第二個圖片顯示的不全  后面的白色是25Q64內的空白區域  顏色里兩個FF就是白色#0FFFFH

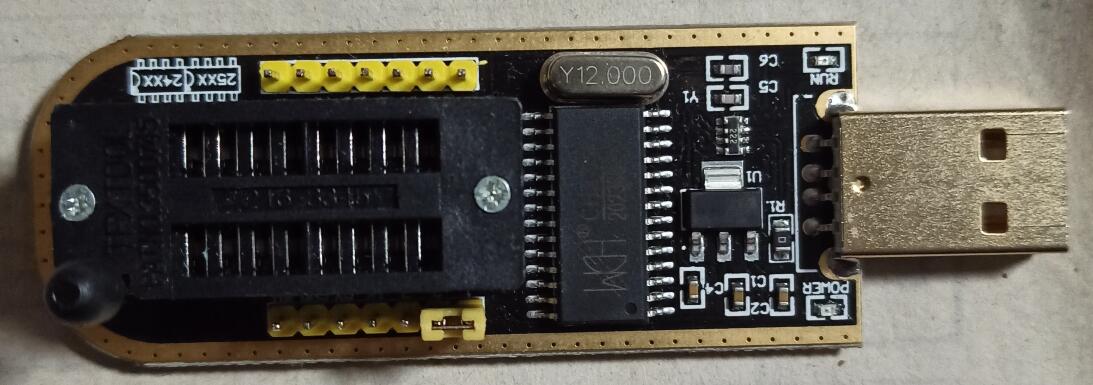

這是我用的編程器

單片機匯編語言源程序如下:

  2. // 240*320 8位并口             ILI9341 RM68090
  3. // 用12C5A60S2 12M測試

  5.                                      AT25F_SCK  BIT P1.7 ;          25Q64
  6.                      AT25F_SI   BIT P1.6 ;
  7.                      AT25F_SO   BIT P1.5 ;
  8.                      AT25F_CS   BIT P1.4

  10.                                    TFT_CS      BIT   P1.3;                //片選
  11.                    TFT_RS      BIT   P1.2;      //數據/命令切換
  12.                    TFT_WR      BIT   P1.1;                //寫控制
  13.                    TFT_RD      BIT   P1.0;                //讀控制
  14.                    RESET       BIT   P3.3;                 //復位

  16.                                    DAT_X_H_A   EQU      21H;           //     高8位   起始位
  17.                                    DAT_X_L_A   EQU      22H;           //     低8位          起始位
  18.                                    DAT_X_H_B   EQU      23H;           //     高8位   結束位
  19.                                    DAT_X_L_B   EQU      24H;           //     低8位          結束位

  21.                                    DAT_Y_H_A   EQU      25H;           //     高8位   起始位
  22.                                    DAT_Y_L_A   EQU      26H;           //     低8位          起始位
  23.                                    DAT_Y_H_B   EQU      27H;           //     高8位   結束位
  24.                                    DAT_Y_L_B   EQU      28H;           //     低8位          結束位

  26.                                    FLASH_1     EQU      29H;           //          FLASH 6位地址
  27.                                    FLASH_2     EQU      2AH;           //          地址格式 #000000H
  28.                                    FLASH_3     EQU      2BH;

  30.                                    DIP_VH           EQU      2DH;                橫屏 豎屏
  31.                                    FLAG        EQU      2EH;

  33.                                     DAT_H       EQU      42H;                高8位
  34.                                    DAT_L       EQU      43H;                低8位
  35. //-------------------------------------------------------------------------
  36.                    ORG 0000H;
  37.                    LJMP START;
  38.                    ORG 0100H;
  39. //-------------------------------------------------------------------------
  40. START:                            SETB FLAG
  41.                    LCALL REGISTER_SETTINGS;        配置屏幕  寫入預置數據
  42. //--------------------------------------------------------------------
  43. MAIN:
  44.                                    LCALL AT25F_SPIINIT
  45.
  46.                                    MOV DAT_X_H_A,#00H               //     高8位   起始位          豎屏        寬   起始位+圖像寬-1=結束位
  47.                                    MOV DAT_X_L_A,#33H         //51   低8位
  48.                                    MOV DAT_X_H_B,#00H               //     高8位   結束位
  49.                                    MOV DAT_X_L_B,#0BEH         //190   低8位

  51.                                    MOV DAT_Y_H_A,#00H         //     高8位   起始位          豎屏         高   起始位+圖像高-1=結束位
  52.                                    MOV DAT_Y_L_A,#0B4H         //180   低8位
  53.                                    MOV DAT_Y_H_B,#01H         //     高8位   結束位
  54.                                    MOV DAT_Y_L_B,#3FH         //319   低8位

  56.                    LCALL LCD_Set_X_Y; 設置區域
  57.                                    MOV FLASH_1,#00H;
  58.                                    MOV FLASH_2,#00H;
  59.                                    MOV FLASH_3,#00H;              地址#000000H;
  60.                                    LCALL AT25F_SPI_READ
  61. //---------------------------------------------
  62.                                    MOV DAT_X_H_A,#00H               //     高8位   起始位          豎屏        寬   起始位+圖像寬-1=結束位
  63.                                    MOV DAT_X_L_A,#33H         //51   低8位
  64.                                    MOV DAT_X_H_B,#00H               //     高8位   結束位
  65.                                    MOV DAT_X_L_B,#0BEH         //190   低8位

  67.                                    MOV DAT_Y_H_A,#00H         //     高8位   起始位          豎屏         高   起始位+圖像高-1=結束位
  68.                                    MOV DAT_Y_L_A,#0AH         //10   低8位
  69.                                    MOV DAT_Y_H_B,#00H         //     高8位   結束位
  70.                                    MOV DAT_Y_L_B,#95H         //149   低8位

  72.                    LCALL LCD_Set_X_Y; 設置區域
  73.                                    MOV FLASH_1,#00H;
  74.                                    MOV FLASH_2,#99H;
  75.                                    MOV FLASH_3,#20H;              地址#009920H;
  76.                                    LCALL AT25F_SPI_READ

  78.                    LJMP $;
  79. //--------------------------------------------------------------------
  80. AT25F_SPIINIT: ;初始化25T. SPI模式
  81.                      SETB  AT25F_CS
  82.                      CLR AT25F_SCK  ;必須要
  83. ;                     SETB AT25F_WP
  84. ;                     SETB AT25F_HOLD
  85.                      SETB AT25F_SO
  86.                      SETB AT25F_SI
  87.                      RET
  88. //--------------------------------------------------------------------
  89. AT25F_SPI_READ: ;連續讀25T存儲器
  90.                      CLR AT25F_CS

  92.                      MOV A,#03H ;    讀數據命令
  93.                      LCALL SPI_W1B;  寫入命令

  95.                                          MOV A,FLASH_1;
  96.                                          LCALL SPI_W1B;  寫入要讀取的地址
  97.                                          MOV A,FLASH_2;
  98.                                          LCALL SPI_W1B;  寫入要讀取的地址
  99.                                          MOV A,FLASH_3;
  100.                                          LCALL SPI_W1B;  寫入要讀取的地址

  102.                                          MOV R5,#140;              圖片高
  103. AT25F_SPI_READ_2:    MOV R6,#140;                   圖片寬
  104. AT25F_SPI_READ_1:         LCALL SPI_R1B;            讀數據
  105.                      MOV DAT_H,A;              暫存高8位
  106.                      LCALL SPI_R1B;            讀數據
  107.                      MOV DAT_L,A;              暫存低8位
  108.
  109.                      LCALL LCD_WR_DATA_16Bit;  寫入屏幕

  111.                      DJNZ R6,AT25F_SPI_READ_1
  112.                      DJNZ R5,AT25F_SPI_READ_2
  113.                      SETB AT25F_CS
  114.                      RET
  115. //-----------------------------------------------------
  116. SPI_W1B: ;寫1字節
  117.                      MOV R4,#8
  118.                      CLR AT25F_SCK
  119. SPI_W1B_1:                         RLC A
  120.                      MOV AT25F_SI,C
  121.                      CLR AT25F_SCK
  122.                      SETB AT25F_SCK
  123.                      DJNZ R4,SPI_W1B_1
  124.                      RET
  125. //-----------------------------------------------------
  126. SPI_R1B: ;讀1字節
  127.                      SETB AT25F_SI
  128.                      SETB AT25F_SO
  129.                      MOV R4,#8
  130. SPI_R1B_1:                     SETB AT25F_SCK
  131.                      CLR AT25F_SCK
  132.                      MOV C,AT25F_SO
  133.                      RLC A
  134.                      DJNZ R4,SPI_R1B_1
  135.                      CLR AT25F_SCK
  136.                      RET
  137. //------------------------------------------------------------------------
  138. //------------------------------------------------------------------------
  139. //--------------------------------------------------------------------
  140. //全屏顯示顏色
  141. DISPLAY:           MOV R3,#00H;           寬清零
  142.                    MOV R2,#00H;           寬清零
  143. DISPLAY01:         MOV R4,#0F0H;          240
  144. DISPLAY02:              LCALL LCD_WR_DATA_16Bit;寫雙字節顯示數據
  145.                            DJNZ R4,DISPLAY02;        240列
  146.                            INC R3;
  147.                            CJNE R3,#00H,DISPLAY03;
  148.                            INC R2;
  149. DISPLAY03:         CJNE R2,#01H,DISPLAY01;                    高8位
  150.                    CJNE R3,#40H,DISPLAY01; 320行   低8位
  151.                    RET;
  152. //--------------------------------------------------------------------
  153. DELAY1MS:   ;誤差 0us
  154.                    MOV R7,#01H
  155. DL1:                           MOV R6,#0DEH
  156. DL0:                           MOV R5,#0CH
  157.                    DJNZ R5,$
  158.                    DJNZ R6,DL0
  159.                    DJNZ R7,DL1
  160.                    RET
  161. DELAY10MS:   ;誤差 -0.000000000001us
  162.                    MOV R7,#07H
  163. DL3:                           MOV R6,#0A8H
  164. DL2:                           MOV R5,#18H
  165.                    DJNZ R5,$
  166.                    DJNZ R6,DL2
  167.                    DJNZ R7,DL3
  168.                    RET
  169. DELAY120MS:   ;誤差 -0.000000000007us
  170.                    MOV R7,#42H
  171. DL5:                           MOV R6,#52H
  172. DL4:                           MOV R5,#41H
  173.                    DJNZ R5,$
  174.                    DJNZ R6,DL4
  175.                    DJNZ R7,DL5
  176.                    MOV R5,#02H
  177.                    DJNZ R5,$
  178.                    NOP
  179.                    RET
  180. DELAY1S:   ;誤差 -0.000000000056us
  181.                    MOV R7,#47H
  182. DL7:                           MOV R6,#0A8H
  183. DL6:                           MOV R5,#0FAH
  184.                                DJNZ R5,$
  185.                                DJNZ R6,DL6
  186.                                DJNZ R7,DL7
  187.                                RET




  192. $INCLUDE (DIP_INIT.ASM)



  196.                                    END;
復制代碼

匯編語言程序: 讀25Q64內圖片數據 2.4寸彩屏顯示 - 匯編.rar (33.14 KB, 下載次數: 19)

評分

參與人數 2黑幣 +45 收起 理由
xianming + 5
admin + 40 共享資料的黑幣獎勵！

查看全部評分

回復

使用道具 舉報

ID:983641 發表于 2022-2-18 12:29 | 顯示全部樓層
顯示速度如何？
回復

使用道具 舉報

ID:126422 發表于 2022-10-2 12:08 | 顯示全部樓層
請教樓主：
3.3V 電壓的25Q64怎樣與5V單片機管腳連接，（電平不一致），謝謝！
回復

使用道具 舉報

ID:261025 發表于 2022-10-2 13:26 | 顯示全部樓層
lijn 發表于 2022-10-2 12:08
請教樓主：
3.3V 電壓的25Q64怎樣與5V單片機管腳連接，（電平不一致），謝謝！

用100Ω電阻連接
回復

使用道具 舉報

ID:126422 發表于 2022-10-9 22:47 | 顯示全部樓層
請教樓主：
怎樣把一張240*320的圖片，寫入25Q64里面，用什么方式，或者軟件，謝謝！
回復

使用道具 舉報

ID:126422 發表于 2022-10-13 10:56 | 顯示全部樓層
經過幾天的測試，1）用土豪金CH341A可以寫入25Q64，但只能一次性寫入，卻不能
寫入第二張圖片。2）用單片機編譯程序后，一張圖片代碼分幾次寫入。但需要人工計算好地址。
回復
