基于stm32的LED控制程序、原理圖、PCB

ID:524923 · 發表于 2022-1-25 05:57

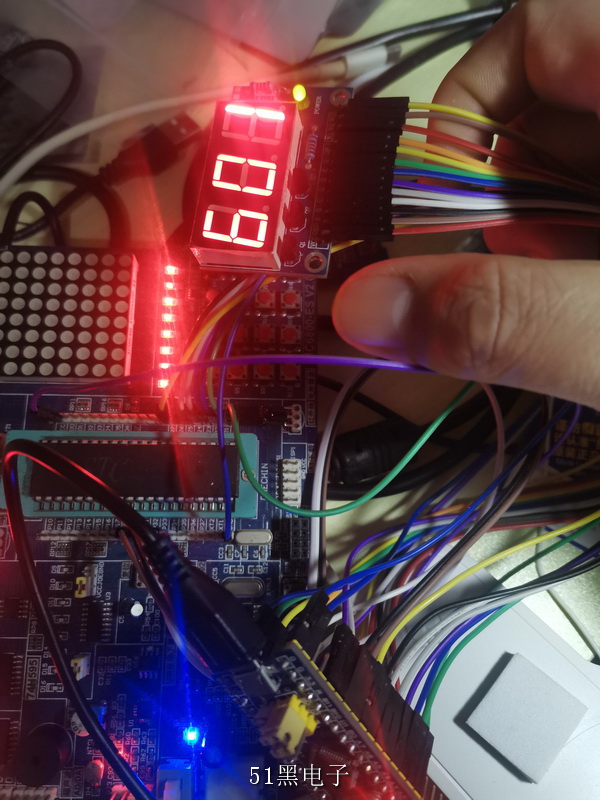

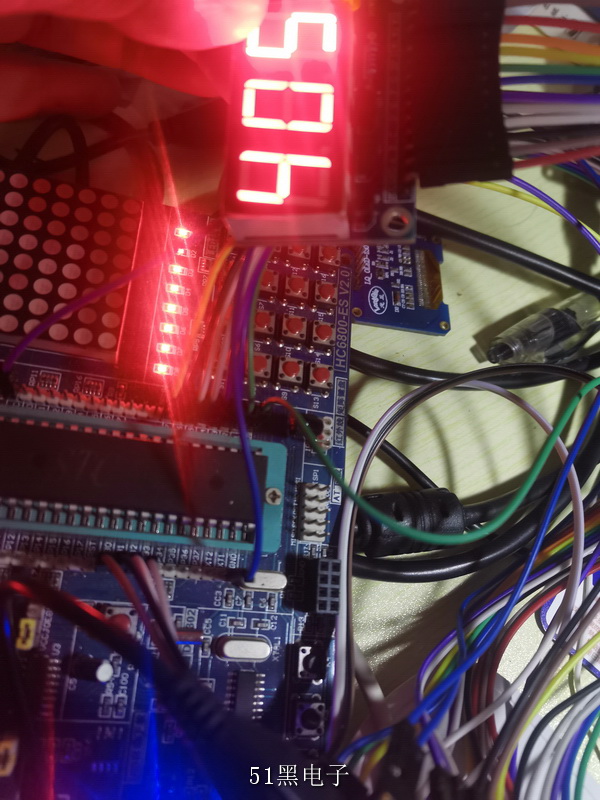

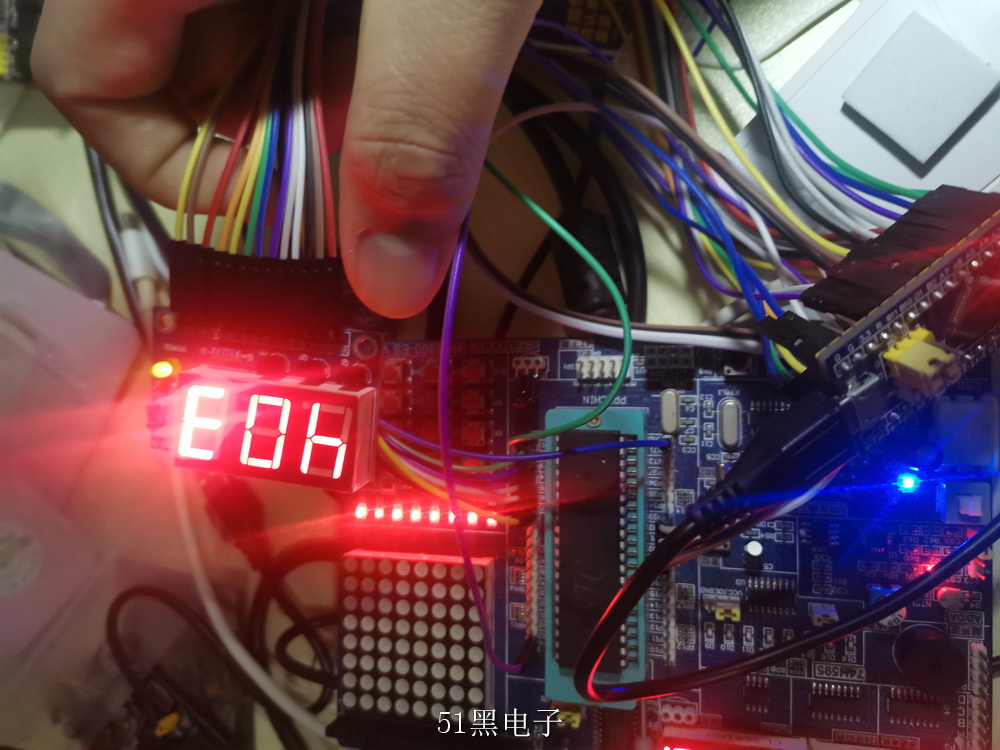

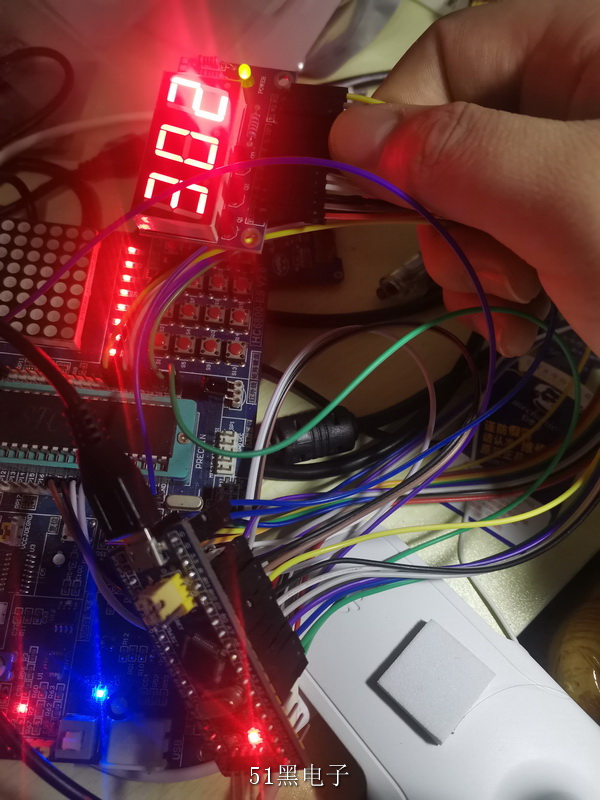

使用stm32控制8個LED的亮度，并通過四位數碼管顯示輸出的PWM（控制亮度）和相應被編輯的位數，通過四個按鍵選擇和編輯，按鍵1，2左右切換選擇LED燈，按鍵3，4上下改變PWM數值（亮度），并且可以通過串口發送和接收。

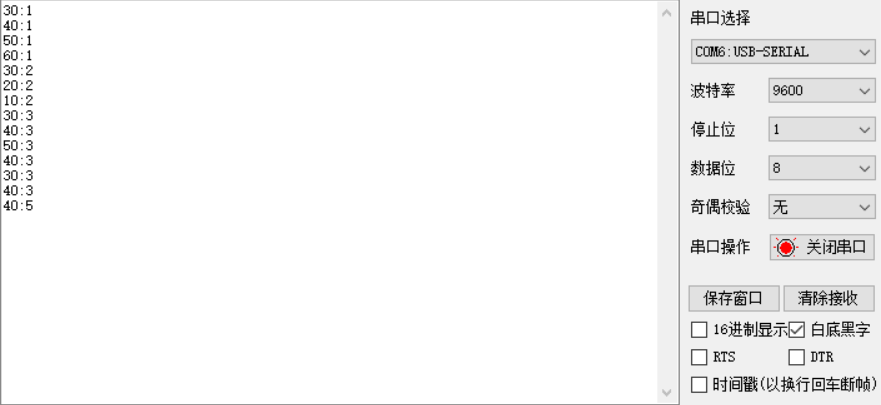

按鍵1，2可以左右切換編輯哪一個LED的亮度，按鍵3，4可以上下調節PWM的值，相關信息會通過數碼管顯示，而且相應信息也會發送到串口，也可以通過串口發送控制命令控制某一位的亮度

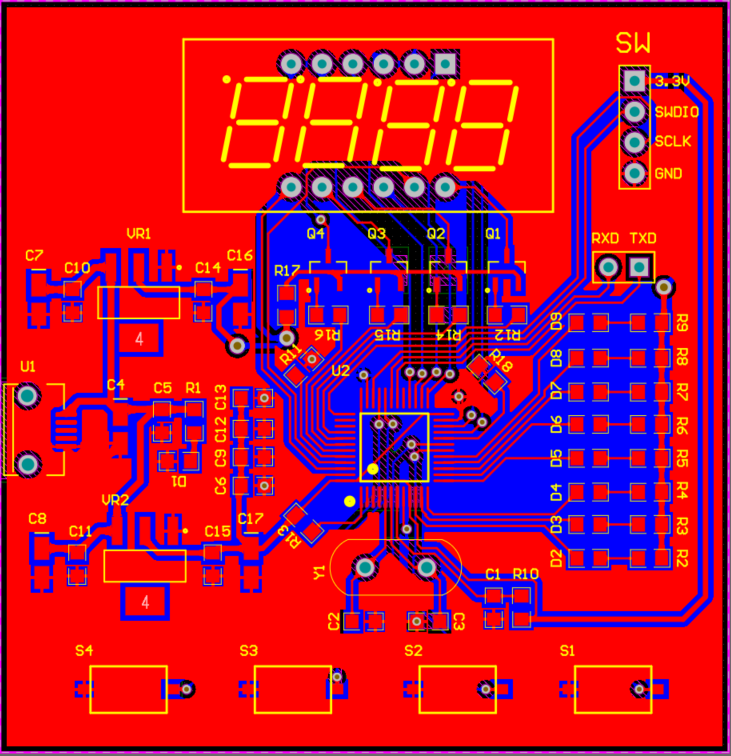

由于這個項目是幫別人做的，我雖然畫了PCB，但并沒有打板，只使用最小系統通過杜邦線連接對應的IO做了測試。但PCB可用。

控制主要程序

void Key_Control(void)
{
if(key2_Fallingflag&&key2_Risingflag)
{
key2_Fallingflag=0;
key2_Risingflag=0;

if(LED_Num<8)
{
key_flag=1;
LED_Num++;
}
}
else if(key3_Fallingflag&&key3_Risingflag)
{
key3_Fallingflag=0;
key3_Risingflag=0;

if(LED_Num>0)
{
key_flag=1;
LED_Num--;
}
}
else if(key0_Fallingflag&&key0_Risingflag)
{
key0_Fallingflag=0;
key0_Risingflag=0;

if(key_flag)
{
switch(LED_Num-1)
{
case 0:if(PWM_OUT[LED_Num-1]<60) PWM_OUT[LED_Num-1]+=10;break;
case 1:if(PWM_OUT[LED_Num-1]<60) PWM_OUT[LED_Num-1]+=10;break;
case 2:if(PWM_OUT[LED_Num-1]<60) PWM_OUT[LED_Num-1]+=10;break;
case 3:if(PWM_OUT[LED_Num-1]<60) PWM_OUT[LED_Num-1]+=10;break;
case 4:if(PWM_OUT[LED_Num-1]<60) PWM_OUT[LED_Num-1]+=10;break;
case 5:if(PWM_OUT[LED_Num-1]<60) PWM_OUT[LED_Num-1]+=10;break;
case 6:if(PWM_OUT[LED_Num-1]<60) PWM_OUT[LED_Num-1]+=10;break;
case 7:if(PWM_OUT[LED_Num-1]<60) PWM_OUT[LED_Num-1]+=10;break;
default:break;
}
}
}
else if(key1_Fallingflag&&key1_Risingflag)
{
key1_Fallingflag=0;
key1_Risingflag=0;

if(key_flag)
{
switch(LED_Num-1)
{
case 0:if(PWM_OUT[LED_Num-1]>0) PWM_OUT[LED_Num-1]-=10;break;
case 1:if(PWM_OUT[LED_Num-1]>0) PWM_OUT[LED_Num-1]-=10;break;
case 2:if(PWM_OUT[LED_Num-1]>0) PWM_OUT[LED_Num-1]-=10;break;
case 3:if(PWM_OUT[LED_Num-1]>0) PWM_OUT[LED_Num-1]-=10;break;
case 4:if(PWM_OUT[LED_Num-1]>0) PWM_OUT[LED_Num-1]-=10;break;
case 5:if(PWM_OUT[LED_Num-1]>0) PWM_OUT[LED_Num-1]-=10;break;
case 6:if(PWM_OUT[LED_Num-1]>0) PWM_OUT[LED_Num-1]-=10;break;
case 7:if(PWM_OUT[LED_Num-1]>0) PWM_OUT[LED_Num-1]-=10;break;
default:break;
}
}
}
else if(USART_Flag)
{
USART_Flag=0;
if(USART_RX_TEMP[3]!='0' && (u8)(USART_RX_TEMP[3]-'0')<=8)
{
LED_Num=(u8)(USART_RX_TEMP[3]-'0');

if((u8)(USART_RX_TEMP[0]-'0')<=6)
{
key_flag=1;
PWM_OUT[LED_Num-1]=((u8)(USART_RX_TEMP[0]-'0')*10+(u8)(USART_RX_TEMP[1]-'0'));
}
}
}
}
