大家是如何判斷電壓和電流相位的?

ID:668004 · 發表于 2022-1-27 14:45

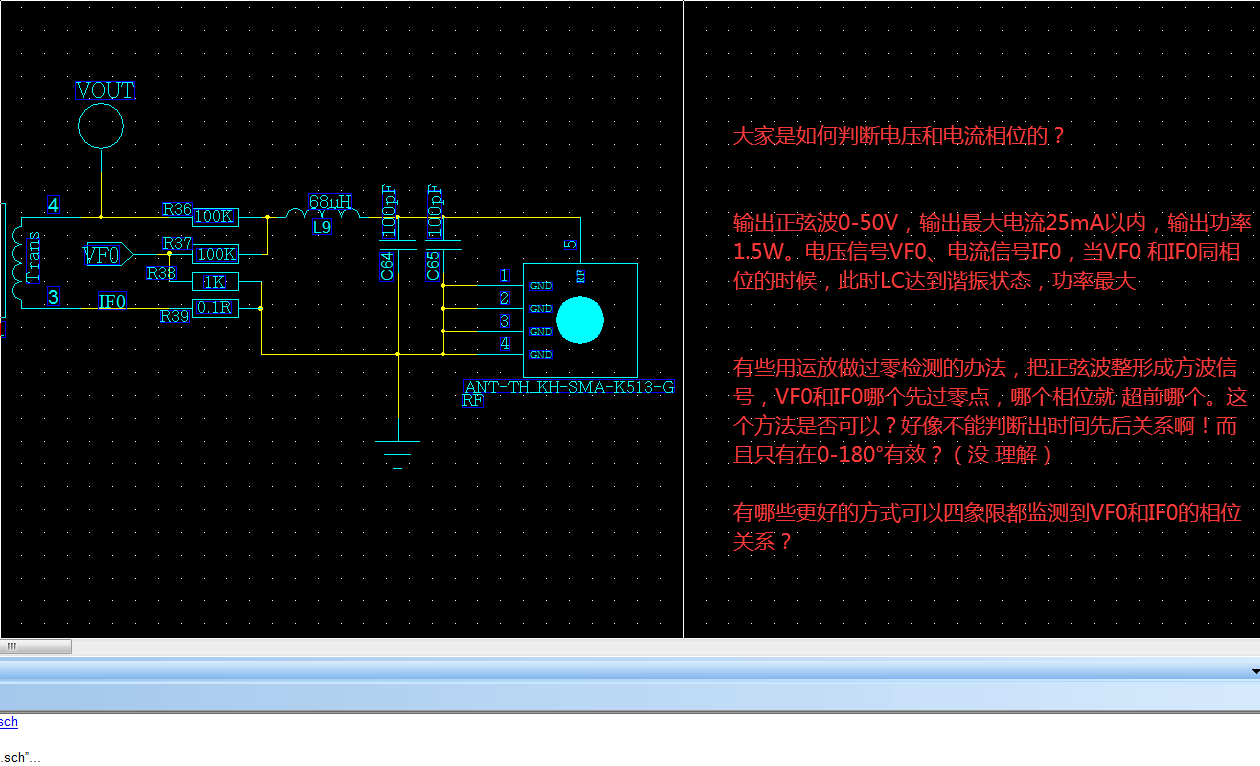

輸出正弦波0-50V，輸出最大電流25mA以內，輸出功率1.5W。電壓信號VF0、電流信號IF0，當VF0和IF0同相位的時候，此時LC達到諧振狀態，功率最大

有些用運放做過零檢測的辦法，把正弦波整形成方波信號，VF0和IF0哪個先過零點，哪個相位就超前哪個。這個方法是否可以？好像不能判斷出時間先后關系��！而且只有在0-180°有效？（沒理解）

有哪些更好的方式可以四象限都監測到VF0和IF0的相位關系？

ID:883242 · 發表于 2022-1-27 19:24

過零檢測當然能判斷出誰先誰后，還能判斷出0~360度啊。
比如檢測過零點的上升沿，誰先變化當然誰就是先。（兩個信號變化時間/一個信號變化兩次的時間）*360=0~360度.
這好像是初中數學問題，有什么難的？
