RS485通訊上下拉電阻問題

[復制鏈接]

ID:525244 發表于 2022-2-17 11:17 來自觸屏版 | 顯示全部樓層 |閱讀模式

做的電路最近需要RS485聯機調試，現在調試一臺主機，五臺從機，最終成型最多20臺。主機和從機部分上拉下拉10k電阻。兩頭接了終端電阻86的，手頭沒有120的。通訊線是鋁的雙絞線，和220市電一根線，芯片用的SP485EE�，F(xiàn)在測試是前四個通訊正常，第五個通訊不正常，很不穩定！我想問主機從機都需要上下拉10k，總線兩端加120終端電阻，這樣就行嗎？如果加上我120，末端從機的上下拉電阻需要調整嗎？

回復

使用道具舉報

ID:429003 發表于 2022-2-17 16:53 | 顯示全部樓層

上下拉主要目的是防止總線上所有節點都在接收狀態時，總線處于高組態而導致總線電壓浮動。主機一端加上下拉就可以了，120電阻可能都不需要接的！

回復

使用道具舉報

ID:879809 發表于 2022-2-17 19:11 | 顯示全部樓層

走線有多長，波特率有多少？

回復

使用道具舉報

ID:221871 發表于 2022-2-18 15:16 | 顯示全部樓層

電阻值可參考西門子Profibus的RS485總線接口電路，是經過西門子PLC的工業應用考驗的。

回復

使用道具舉報

ID:525244 發表于 2022-2-18 18:32 來自觸屏版 | 顯示全部樓層

發表于 2022-2-17 19:11
走線有多長，波特率有多少？

七八十米，測了100米阻值有點大

回復

使用道具舉報

ID:525244 發表于 2022-2-18 18:32 來自觸屏版 | 顯示全部樓層

xstong 發表于 2022-2-17 16:53
上下拉主要目的是防止總線上所有節點都在接收狀態時，總線處于高組態而導致總線電壓浮動。主機一端加上下拉 ...

好的，試一下，非常感謝

回復

使用道具舉報

ID:525244 發表于 2022-2-18 18:33 來自觸屏版 | 顯示全部樓層

發表于 2022-2-17 19:11
走線有多長，波特率有多少？

70米左右，波特率9600

回復

使用道具舉報

ID:525244 發表于 2022-2-18 18:33 來自觸屏版 | 顯示全部樓層

好的，找一下資料，謝謝！

回復

使用道具舉報

ID:879809 發表于 2022-2-18 22:03 | 顯示全部樓層

zgrfox110 發表于 2022-2-18 18:33
70米左右，波特率9600

波特率這么低，完全沒有加終端電阻的必要。

回復

使用道具舉報

ID:839438 發表于 2022-2-20 09:40 | 顯示全部樓層

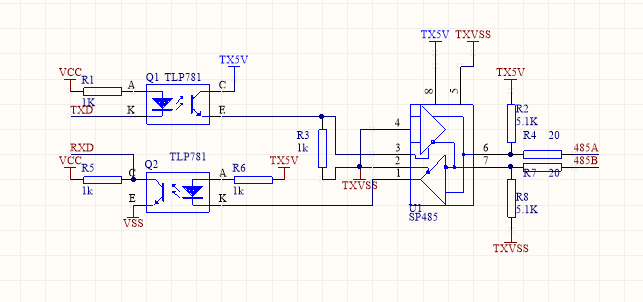

給你一個我們正在用的電路圖，可以55臺，帶光藕隔離，我這個是5.1k ,提示20r電阻不能更改


回復

使用道具舉報

ID:1003226 發表于 2022-2-23 10:32 | 顯示全部樓層

70~80米長 9600波特率都費勁

回復

使用道具舉報

ID:879809 發表于 2022-2-23 22:56 | 顯示全部樓層

mimidog111 發表于 2022-2-23 10:32
70~80米長 9600波特率都費勁

別亂說，485總線傳9600bps可以到1500米。
