求指導單片機溫濕度檢測器各個部分電路進行解析

[復制鏈接]
ID:1006562 發表于 2022-2-24 15:44 | 顯示全部樓層 |閱讀模式
322黑幣

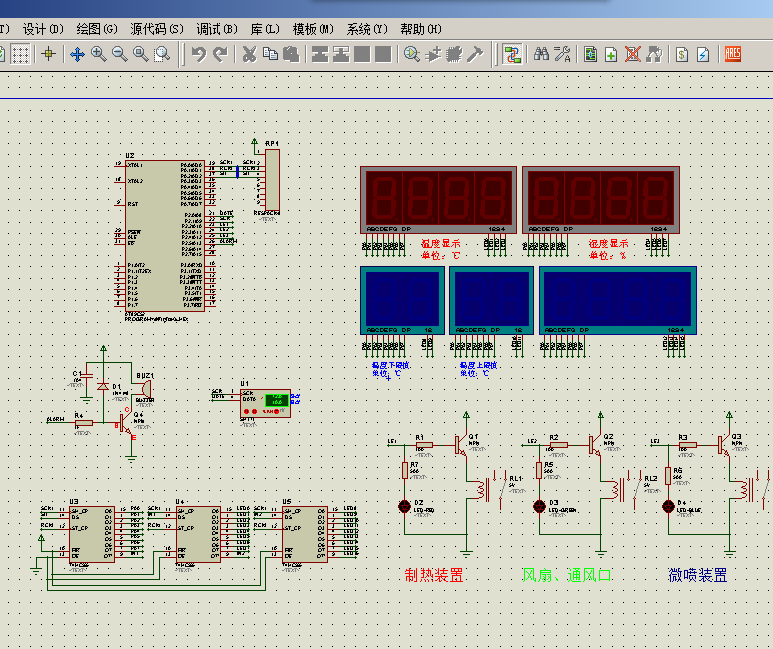

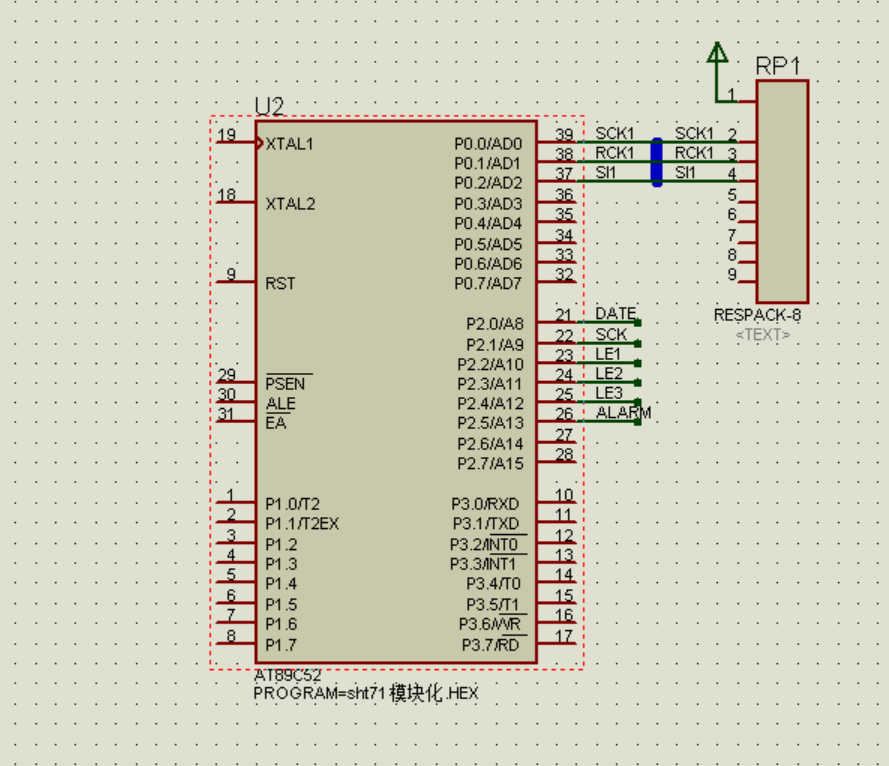

對各個部分進行解析，有什么用， 171823v4is46s0p0i650kg.png 屏幕截圖 2022-02-24 154033.png 屏幕截圖 2022-02-24 154048.png 屏幕截圖 2022-02-24 154103.png 屏幕截圖 2022-02-24 154126.png



最佳答案

查看完整內容

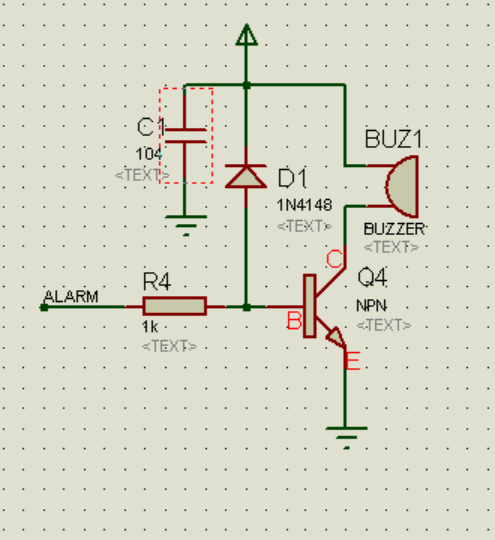

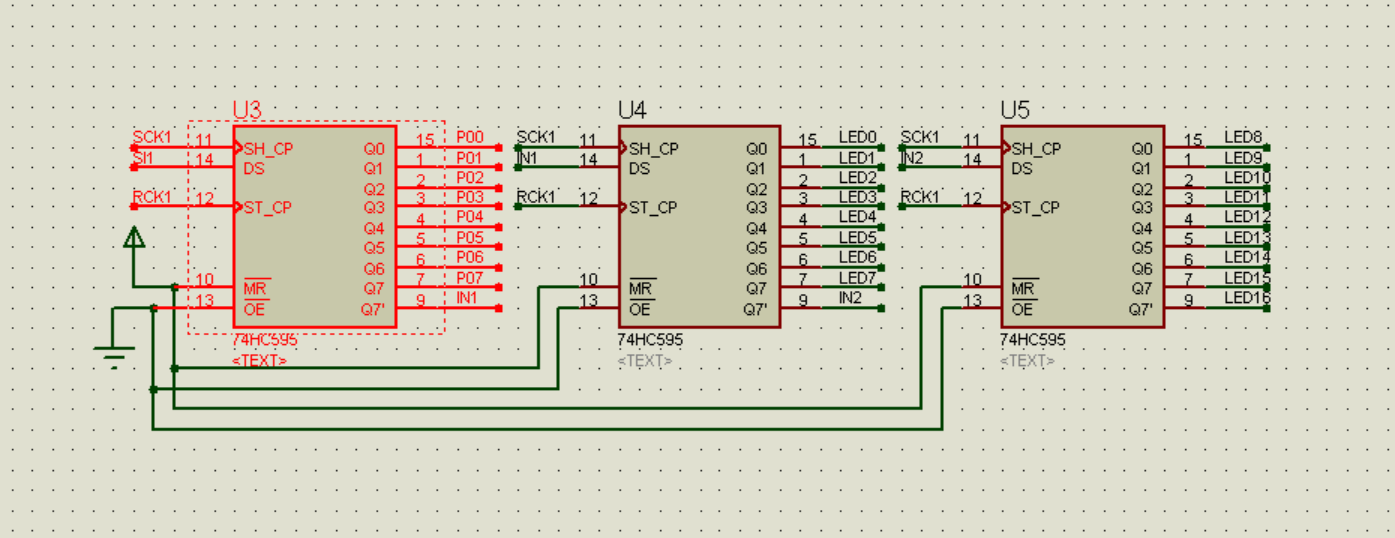

595 數碼管驅動，Q4 蜂鳴器報警，數碼管就不解釋了圖中已標注，三路繼電器控制電路。發現這仿真電路圖有問題
回復

使用道具 舉報

ID:96682 發表于 2022-2-24 15:44 來自觸屏版 | 顯示全部樓層
595 數碼管驅動，Q4 蜂鳴器報警，數碼管就不解釋了圖中已標注，三路繼電器控制電路。發現這仿真電路圖有問題
回復

使用道具 舉報

ID:584814 發表于 2022-2-25 08:45 | 顯示全部樓層
可以去書店買賬本書，或者帶塊小黑板到學校找老師
回復

使用道具 舉報
