自制簡易型單片機脫機下載器U7-S1手記

ID:213173 · 發表于 2022-2-26 08:14

閑著沒事，應朋友之托，用手上現成元件做了幾個簡易型單片機脫機下載器。用以解決其公司生產不同產品要頻繁將用戶程序重新載入到脫機下載器的麻煩，可以專機專用，也方便攜帶外出為用戶現場升級軟件。根據宏晶公司提供的《用戶自己做簡易型脫機下載器U7-S1原理圖》的PDF資料，用Protel 99 SE繪制了原理圖和PCB圖，增加了蜂鳴器電路。薅了嘉立創的羊毛。手工焊好電路板，制作母片過程很順利，當脫機在線下載用戶程序慘遭失敗，反復查找不出結癥所在。電話咨詢宏晶公司梁工，認為是電源問題。遂在S-VCC串接10歐電阻，圓滿解決問題。究其原因是下載器向目標板供電瞬間，目標板濾波電容瞬時拉低下載器電源電壓，造成母片低壓復位且不斷重復，呈死機狀態。貼上圖片及相關資料，以饗壇友。
實物圖：

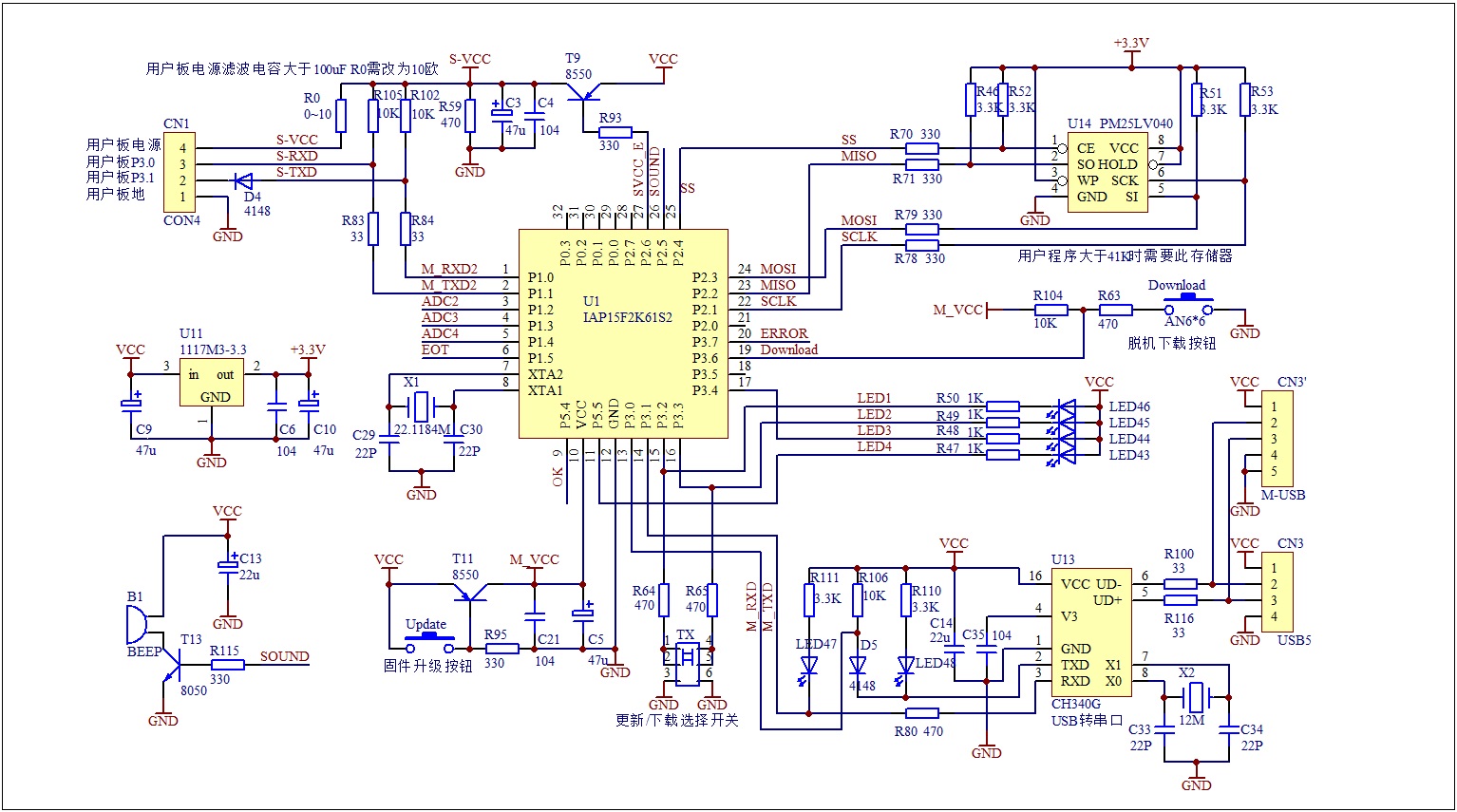

簡化U7-S1原理圖：

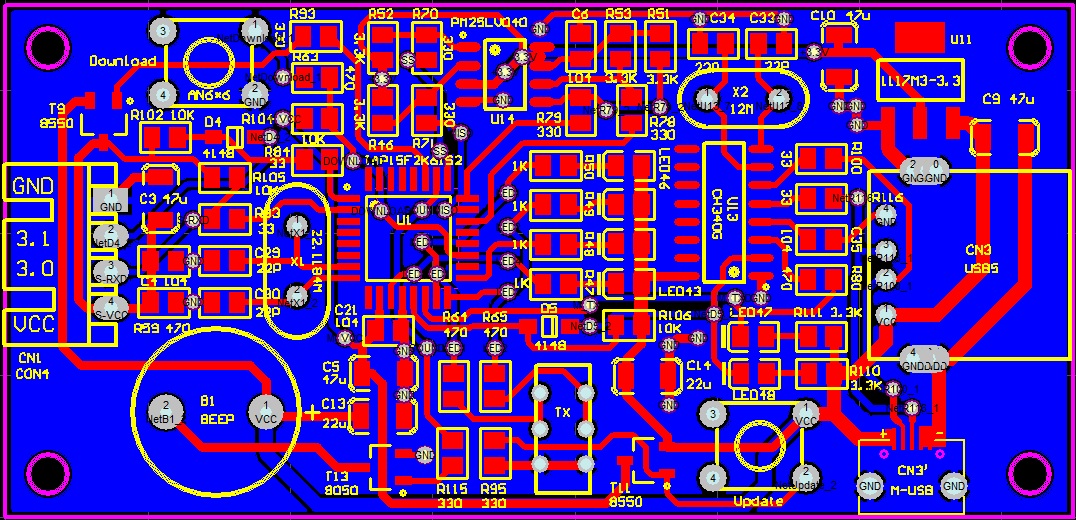

簡化U7-S1 PCB：
簡化U7-S1 PCB.jpg

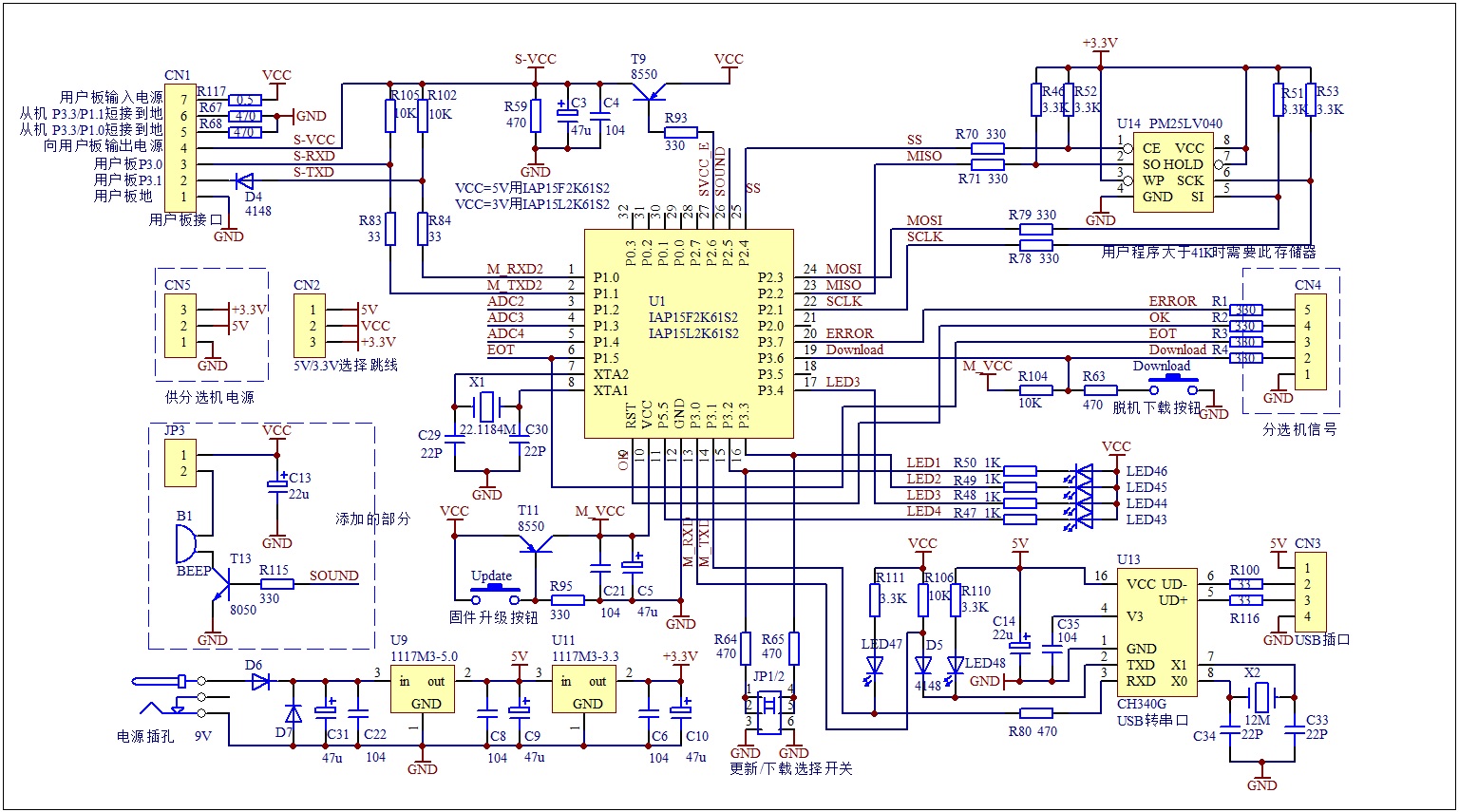

原機U7-S1原理圖：

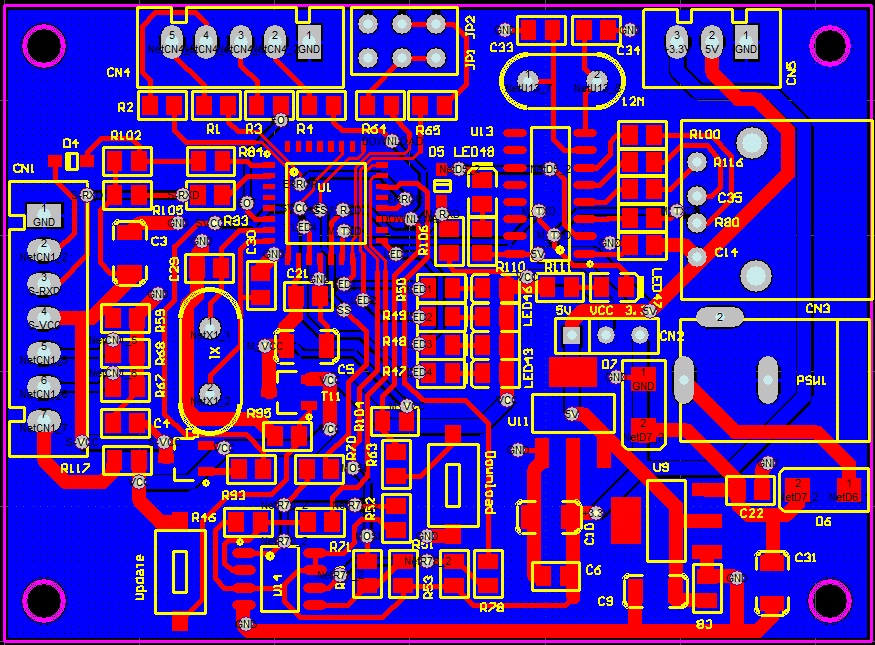

原機U7-S1 PCB：
原機U7-S1 PCB.jpg

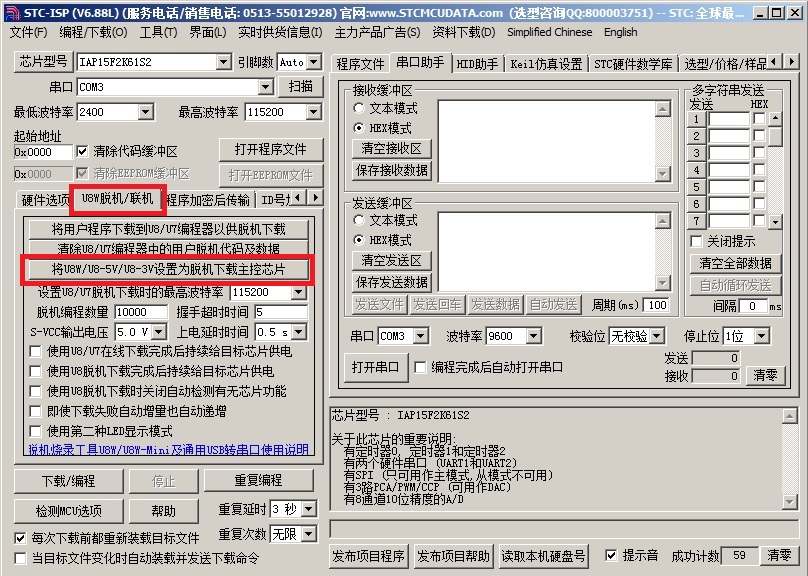

制作母片：

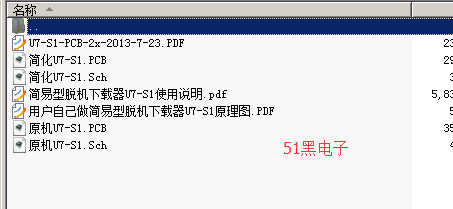

相關資料：

資料.rar (5.37 MB, 下載次數: 179)

ID:262 · 發表于 2022-2-28 21:53

好東東, hex是保存在PM25LV040這個flash芯片里的吧有了這個 下載單片機芯片不用帶電腦了

ID:969272 · 發表于 2022-3-3 13:19

考慮到外出電氣環境復雜，不做光電隔離磁隔離不好吧。

ID:1045132 · 發表于 2022-9-25 15:05

sh1900 發表于 2022-3-3 13:19
考慮到外出電氣環境復雜，不做光電隔離磁隔離不好吧。

怎么做隔離呢

ID:1013588 · 發表于 2022-9-26 18:22

電路加入磁隔離是不是更好

ID:712493 · 發表于 2022-9-27 10:47

龍小白發表于 2022-9-26 18:22
電路加入磁隔離是不是更好

脫機下載器又不在連電腦時接外接設備下載

ID:977861 · 發表于 2022-10-3 13:19

sh1900 發表于 2022-3-3 13:19
考慮到外出電氣環境復雜，不做光電隔離磁隔離不好吧。

沒必要斷電操作就行

ID:977861 · 發表于 2022-10-3 13:20

脫機下載，我習慣了電腦下載

ID:128722 · 發表于 2023-2-10 10:44

謝謝，分享。正需要脫機下載

ID:758268 · 發表于 2023-2-13 10:14

好東西，先存一下。

ID:292518 · 發表于 2023-6-27 15:47

大神，能不能加個小顯示屏，顯示一下

ID:13282 · 發表于 2023-7-4 11:10

控制MCU的hex文件有沒有？

ID:8079 · 發表于 2023-8-9 23:13

這個不需要程序嗎？

ID:136485 · 發表于 2024-6-13 09:48

好資料，有空也做個，謝謝分享

ID:795427 · 發表于 2024-6-28 21:52

需要注意STC-ISP軟件需要是樓主所使用的版本V6.88才行，當前最新版本會提示芯片型號錯誤。

ID:1127864 · 發表于 2024-7-2 10:29

小弟正在學習單片機，感謝了！
