怎么由這個電路圖算出至少能驅動100組LED 請求賜教

ID:777603 · 發表于 2022-2-27 21:50

LED驅動問題
怎么由這個電路圖算出至少能驅動100組LED。那我沒串100組會不會燒壞LED？是不是可以選取合適的阻值就不會？怎么算？12V換成5V,把限流電阻改小可以嗎？想要驅動3個串聯LED燈。NPN和PNP管不行嗎？

ID:96682 · 發表于 2022-2-28 00:55

通過計算紅綠藍的電壓電流，串并聯組合，選驅動電路、電源等。

ID:777603 · 發表于 2022-2-28 02:04

wc86110 發表于 2022-2-28 00:55
通過計算紅綠藍的電壓電流，串并聯組合，選驅動電路、電源等。

我也知道，我就想知道怎么算

ID:332444 · 發表于 2022-2-28 08:09

由場效應管電流推算

ID:466505 · 發表于 2022-2-28 08:45

MOS管的總電流除以每組LED的電流

ID:123289 · 發表于 2022-2-28 14:53

不復雜�。�
1、對像的極限參數是什么？必然弄清楚�。。。ú槭謨裕�
2、無論的如何接，在任何情況下，必須保證：使用對像的工作狀況，不會起出極限參數，并且有一定的富裕度！
這是一個設計法則，當然也適用問題。

ID:401564 · 發表于 2022-2-28 15:46

R7,R8,R9這三個電阻叫"LED限流電阻",這個電阻的大小決定了LED電流的大小
LED電流=(電源電壓-LED壓降)/限流電阻
12V換成5V,限流電阻改不改無所謂,雖然LED電流會減小,但一樣的會亮
MOS管的電流一般都是比較大的,SOT封裝的都可以在2A以上
而LED電流是很小的,高亮LED指示20uA就能點亮
所以,別說是100組,10000組都可以

ID:8222 · 發表于 2022-2-28 16:36

12V改為5V是可以的。MOS管改為NPN管也可以的。先測出LED壓降，再根據LED的工作電流，就可以計算出限流電阻，比如按12V供電計算，電阻R＝（12-1.7-0.2）÷0.3=34歐。式中，12為供電電壓，1.7為LED壓降，0.2為MOS管飽和壓降（實際上比0.2小好多，這壓降與三極管的飽和壓降更接近），0.3為LED工作電流。所有單位：電壓為伏特，電阻為歐姆，電流為安培。

ID:817745 · 發表于 2022-2-28 16:44

有沒有3種顏色驅動的PWM呼吸燈算法

ID:777603 · 發表于 2022-3-2 14:34

溫xyz 發表于 2022-2-28 16:36
12V改為5V是可以的。MOS管改為NPN管也可以的。先測出LED壓降，再根據LED的工作電流，就可以計算出限流電阻 ...

就是有三極管我不太明白，飽和管壓降不太懂。用32輸出PWM信號控制燈，輸出占空比大的通過燈的平均電流不是會大嗎？那通過LED燈的電流不是也會變嗎？有了三極管我就不知道咋算了。你說的那些我懂

ID:777603 · 發表于 2022-3-2 14:39

Y_G_G 發表于 2022-2-28 15:46
R7,R8,R9這三個電阻叫"LED限流電阻",這個電阻的大小決定了LED電流的大小
LED電流=(電源電壓-LED壓降)/限流 ...

比如LED的工作電壓是1.8V,工作電流0.02A,電源5V,串一個算得限流電阻為160歐，串2個LED算得就是70歐，不改怎么行？

ID:777603 · 發表于 2022-3-2 14:40

溫xyz 發表于 2022-2-28 16:36
12V改為5V是可以的。MOS管改為NPN管也可以的。先測出LED壓降，再根據LED的工作電流，就可以計算出限流電阻 ...

想問這方面的問題，我太有疑惑了

ID:401564 · 發表于 2022-3-2 16:53

黃冬梅發表于 2022-3-2 14:39
比如LED的工作電壓是1.8V,工作電流0.02A,電源5V,串一個算得限流電阻為160歐，串2個LED算得就是70歐，不改 ...

為什么要串聯兩個LED呢?在5V電路中,是很少采用串聯的,因為最多只能串聯兩個,串聯三個就一定能亮了,所以,你想要多個LED,最好的辦法是并聯
12V電源換成5V,什么都不要改,也不要什么理論知識,你試一下就知道我說的對不對了
至于LED電流,這是個指示LED,不是照明LED,不需要那么大的電流的,你要是買到高亮LED,20uA電流就行了
5mA的LED就很刺眼了,不需要20mA那么大的

ID:777603 · 發表于 2022-3-2 18:53

Y_G_G 發表于 2022-3-2 16:53
為什么要串聯兩個LED呢?在5V電路中,是很少采用串聯的,因為最多只能串聯兩個,串聯三個就一定能亮了,所以, ...

我就是想要很并聯多個LED，而且就是用來做照明的。但是我不知道怎么算能并多少個，我想學會怎么計算。

ID:777603 · 發表于 2022-3-2 18:55

Y_G_G 發表于 2022-3-2 16:53
為什么要串聯兩個LED呢?在5V電路中,是很少采用串聯的,因為最多只能串聯兩個,串聯三個就一定能亮了,所以, ...

我也看了，就是并聯好，但是我不會計算怎么算限流電阻和并多少個LED，還有就是三極管的選型。頭可大了。。

ID:401564 · 發表于 2022-3-2 20:34

黃冬梅發表于 2022-3-2 18:55
我也看了，就是并聯好，但是我不會計算怎么算限流電阻和并多少個LED，還有就是三極管的選型。頭可大了。 ...

在我前面回答中有LED電流的計算方法,你再看一下
不要用三極管,用N溝道MOS管,AO3400,幾分錢一個

ID:777603 · 發表于 2022-3-4 22:45

Y_G_G 發表于 2022-3-2 20:34
在我前面回答中有LED電流的計算方法,你再看一下
不要用三極管,用N溝道MOS管,AO3400,幾分錢一個

謝謝謝謝！那那個起保護作用的二極管取多少V的合適呀？

ID:777603 · 發表于 2022-3-4 22:57

Y_G_G 發表于 2022-3-2 20:34
在我前面回答中有LED電流的計算方法,你再看一下
不要用三極管,用N溝道MOS管,AO3400,幾分錢一個

我查了您說的這個場效應管是2.5A，我用的LED的20mA的，是不是最多能并2A/20mA個呀？不并那么多會有影響嗎？

ID:401564 · 發表于 2022-3-4 23:14

黃冬梅發表于 2022-3-4 22:57
我查了您說的這個場效應管是2.5A，我用的LED的20mA的，是不是最多能并2A/20mA個呀？不并那么多會有影響嗎 ...

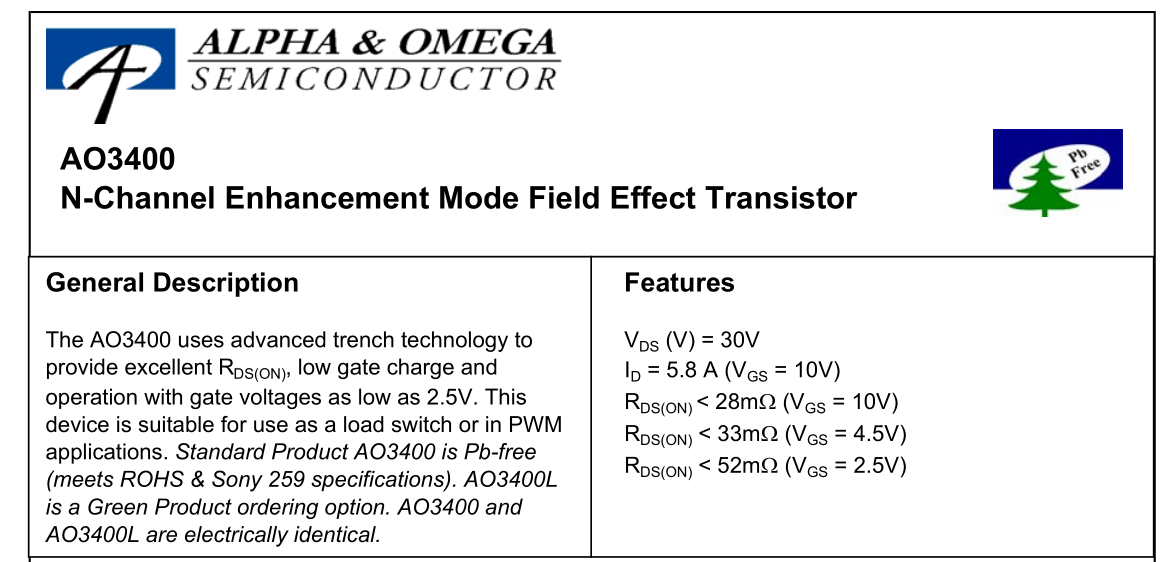

如果你要電流是20mA的話,AO3400的最大電流是5.8A,不知道你是從哪里看到的2.5A,那最多也就只能接290組,不知道夠不夠用?以你的電路為例,那三級LED是并聯,多接一組少接一組是沒有影響的,你不會是不知道這個吧?
如果是你真的連個都不知道怎么計算,還是回去再學一下模擬電路的二極管部分,這個真的是非常簡單的知識點,說白了就是二十來分鐘就學會的知識
并沒有取笑你的意思,只是你模電方面的知識實在有點不扎實,如果你還從事這一方面的設計,不管是愛好也好,工作也罷,模電知識太弱實在是走不動道

ID:777603 · 發表于 2022-3-6 10:34

Y_G_G 發表于 2022-3-4 23:14
如果你要電流是20mA的話,AO3400的最大電流是5.8A,不知道你是從哪里看到的2.5A,那最多也就只能接290組,不 ...

謝謝！謝謝！

ID:777603 · 發表于 2022-3-6 10:39

Y_G_G 發表于 2022-3-4 23:14
如果你要電流是20mA的話,AO3400的最大電流是5.8A,不知道你是從哪里看到的2.5A,那最多也就只能接290組,不 ...

某購買渠道看見的，那哪個起保護作用的穩壓二極管是不是取12V呀？我已經學了第二遍模電，只不過很少做練習。

ID:401564 · 發表于 2022-3-6 20:19

黃冬梅發表于 2022-3-6 10:39
某購買渠道看見的，那哪個起保護作用的穩壓二極管是不是取12V呀？我已經學了第二遍模電，只不過很少做練 ...

你是說D10-D12?
說明上說了,防打雷的,反正我是從來不接的,也不在乎,所以,不知道怎么選型

ID:777603 · 發表于 2022-3-6 20:35

Y_G_G 發表于 2022-3-6 20:19
你是說D10-D12?
說明上說了,防打雷的,反正我是從來不接的,也不在乎,所以,不知道怎么選型

對。這樣子啊，那謝謝啦
