CM1033三串鋰電保護板原理圖PCB文件,充滿4.25V

[復制鏈接]
跳轉到指定樓層
樓主
三串鋰電保護IC,支持0V充電,過放電壓2.5V,過充4.25V,帶有短路過流保護。

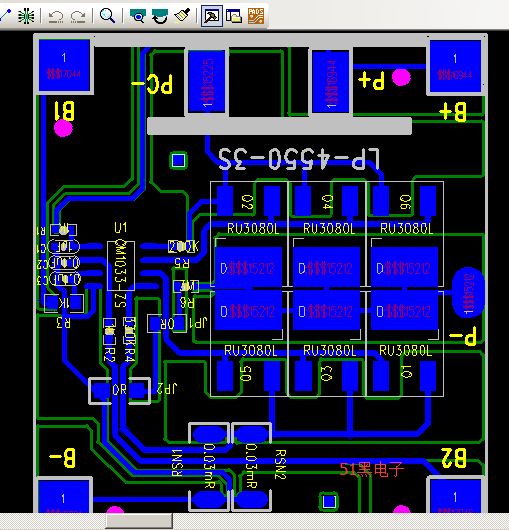

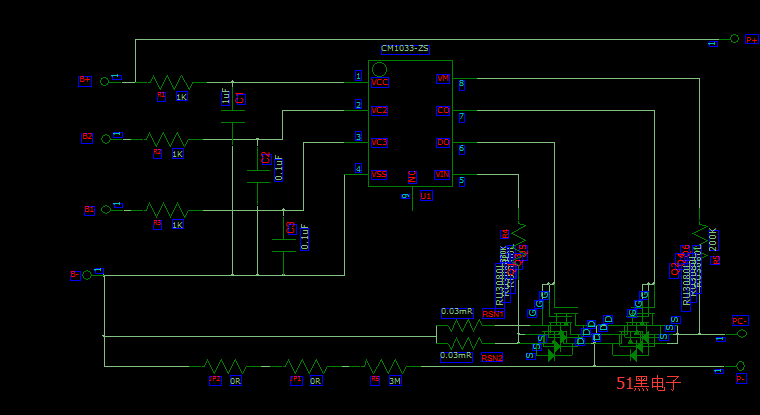

PADS畫的原理圖和PCB圖如下:(51hei附件中可下載工程文件)

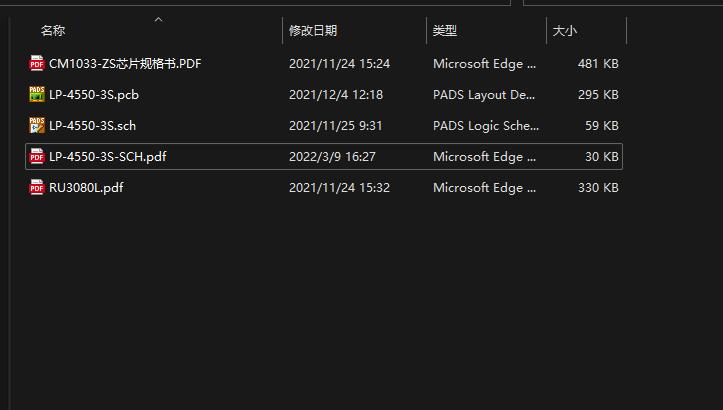

PADS畫的工程文件下載: CM1033-ZS三串鋰電保護IC.zip (787.38 KB, 下載次數: 37)

評分

參與人數 1黑幣 +50 收起 理由
admin + 50 共享資料的黑幣獎勵!

查看全部評分

分享到:  QQ好友和群QQ好友和群 QQ空間QQ空間 騰訊微博騰訊微博 騰訊朋友騰訊朋友
收藏收藏2 分享淘帖 頂 踩
回復

使用道具 舉報

沙發
ID:147106 發表于 2022-3-24 08:10 | 只看該作者
支持一下,我也是做鋰電保護板的,希望多多發貼交流
