幾種LM358 LM393頻率可調占空比可調產生電路原理圖

[復制鏈接]
跳轉到指定樓層
樓主
ID:372579 發表于 2022-3-12 12:23 | 只看該作者 回帖獎勵 |倒序?yàn)g覽 |閱讀模式
本文列舉了幾種頻率可調、占空比可調產生電路,在電子產品系統設計中有著廣泛的應用

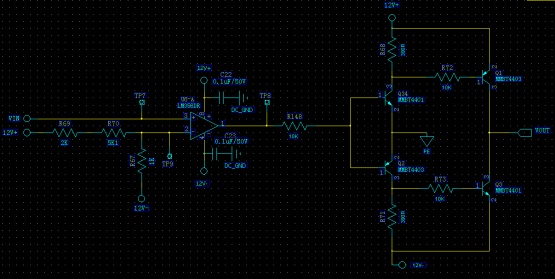

方案一: 電路圖如下:


輸入信號由網絡 VIN 給入,經 LM393 做波形變換,得到±12V 的輸出幅值信號,后經一級 三級管組成的推挽電路,獲得比較大的電流驅動能力, 該電路的輸入信號 VIN 由 MCU 給出, 頻率和占空比可由 MCU 靈活控制。

方案二: 電路如下:


方案二與方案一的不同之處在于用 LM358 替換掉了方案一中的 LM393,即用 LM358 作為 比較器使用,該方案在成本比較敏感的場合有比較廣泛的應用,但是由于運放作為比較器, 響應速度的問題,不建議在頻率控制比較高的場合應用。

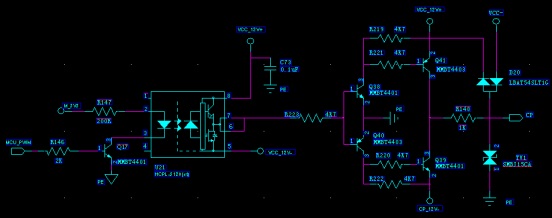

方案三:
電路如下:


該方案用到了隔離光耦,在工業控制環境或者在對抗擾能力要求比較高的應用場合是一種 不錯的選擇。但是隔離光耦可能不便宜哦!

以上圖文的PDF格式文檔下載(內容和本網頁上的一模一樣,方便大家保存):
幾種頻率可調占空比可調產生電路.pdf (95.77 KB, 下載次數: 39)
