單片機紅外遙控接收模塊原理圖PCB文件(帶按鍵松手檢測)

ID:256970 · 發表于 2022-3-13 23:45

了解紅外遙控的朋友應該知道，紅外遙控一般按一次按鍵只發送一幀數據，后面發的都是不帶數據的重復碼，如下圖所示：

也就是說，當我們按著遙控器的按鍵時，紅外燈會一直發射信號，如果我們按鍵信號第一次未被接收，后面雖然一直按著按鍵不放，接收設備也只會接收一段空的信號而已，沒有任何反應。如此的按鍵方式要是想實現自鎖式(即按一下開，再按一下關)控制并沒有太大影響。但是如果是想實現點動式(即按下開，松手關)控制就比較難了，而我們常用的微動按鍵都是后者——點動式的控制方式。能不能把紅外遙控方式做成點動式控制方式，來直接代替微動按鍵呢？本款紅外遙控接收模塊即可實現，如下圖所示：

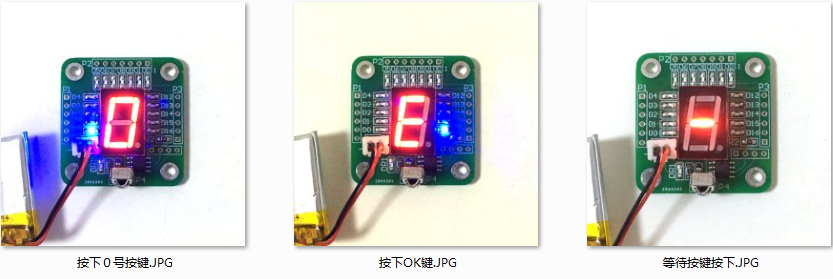

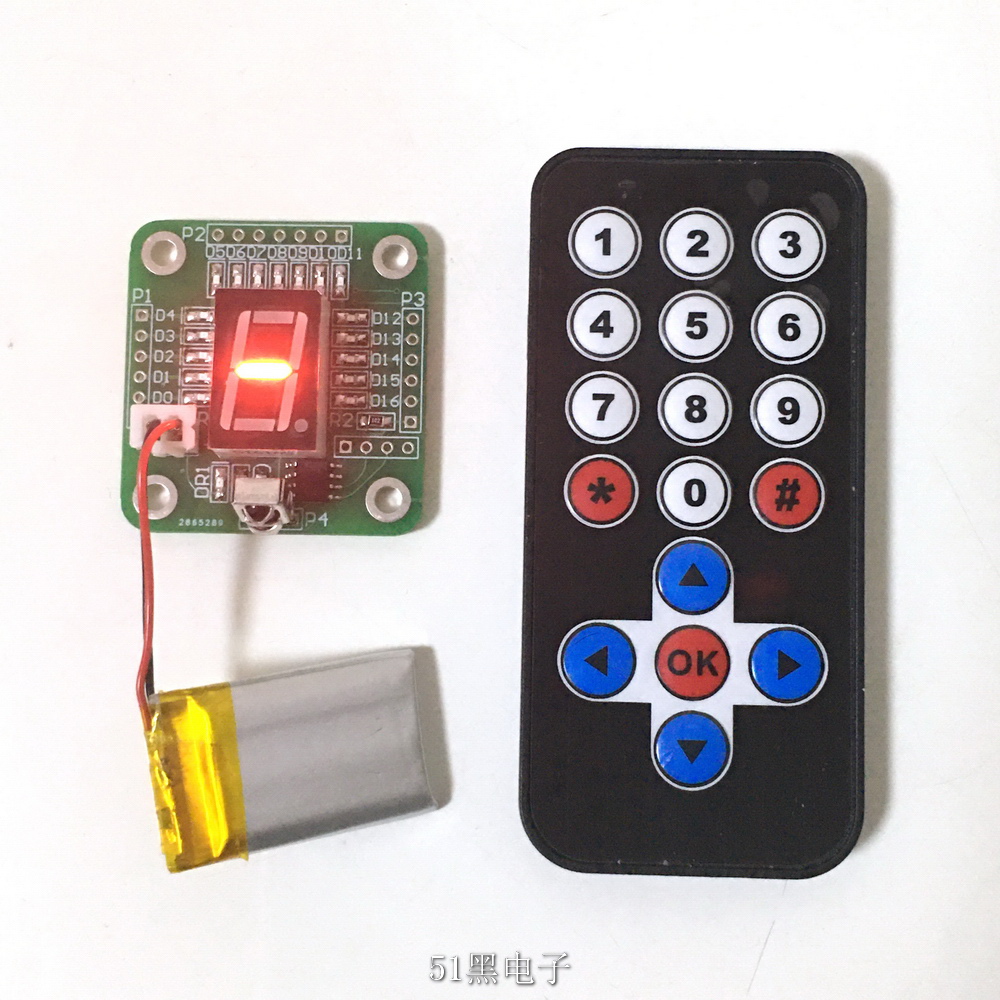

模塊需要3-5.5V的供電，上圖供電接了一節3.7V的鋰電池，上電后數碼管顯示為“－”，從D0到D16端口均為高電平，表示等待按鍵狀態。當按下遙控器的某一按鍵不松開時，模塊的DR1紅色信號指示燈會一直閃爍，比如按下0號按鍵，數碼管會顯示“0”，同時D0端口會轉為低電平，D0端口藍色指示燈會一直亮，松手后藍色指示燈熄滅，模塊恢復到等待按鍵狀態；再按OK鍵，數碼管會顯示“E”(取Enter確認之義)，同時D16端口會轉為低電平，D16端口藍色指示燈會一直亮，松手后藍色指示燈熄滅，模塊恢復到等待按鍵狀態。如下圖所示：

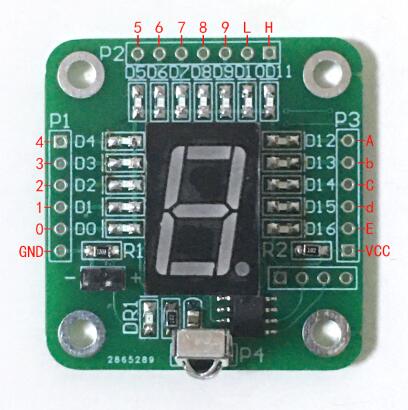

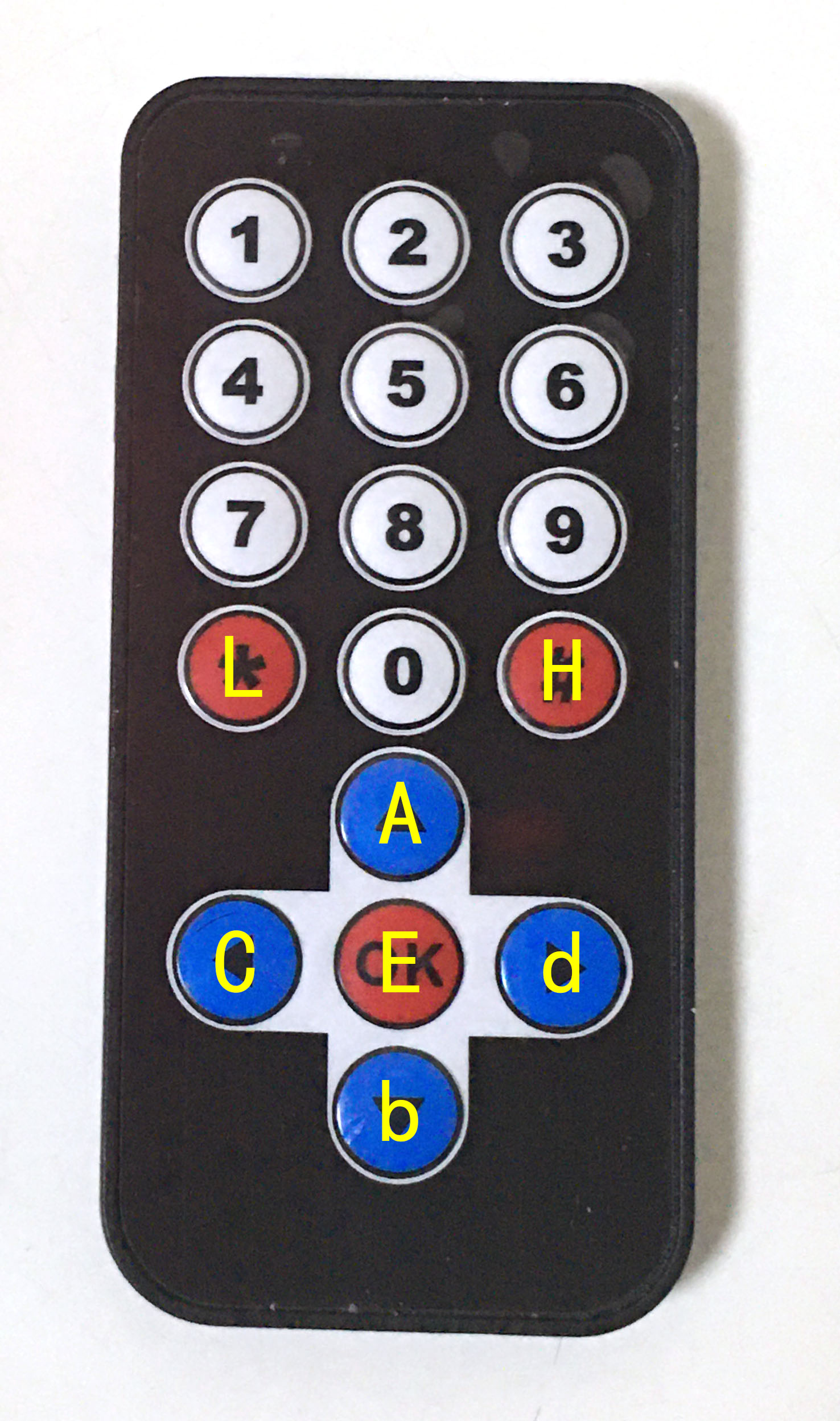

下圖是17個按鍵的對應數字和字母，17個按鍵均帶松手檢測，即可以代替微動按鍵進行遙控操作，與微動按鍵不同的是需要將VCC端口接入3-5.5V的電源，其他均可替換。

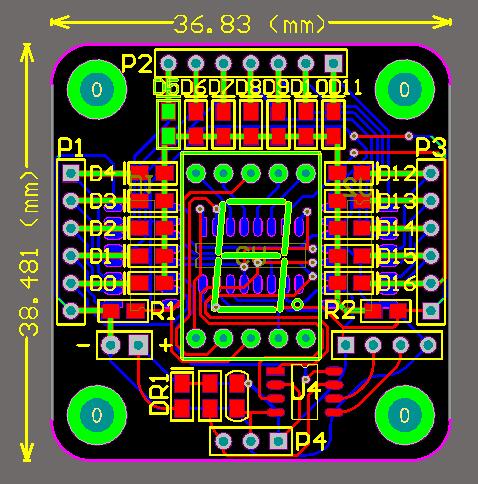

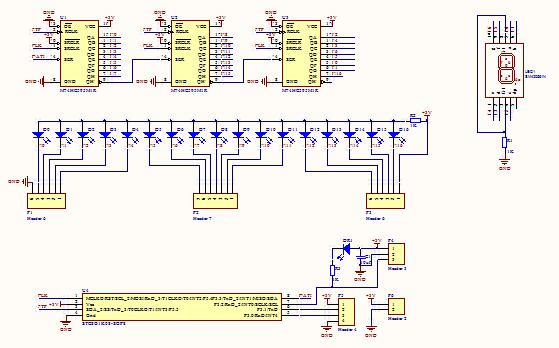

附件中含有模塊PCB及原理圖：

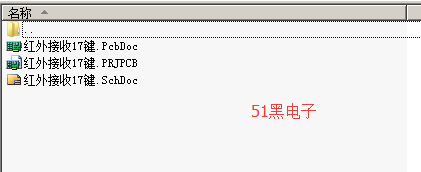

附件包含上圖3個文件(不含代碼等其他資料):

紅外遙控接收模塊(按鍵松手檢測).rar (457.42 KB, 下載次數: 53)
