AD生成鉆孔文件時為什么槽孔是獨立的一個文件?

ID:847776 · 發表于 2022-3-14 11:29

關于Altium Designer

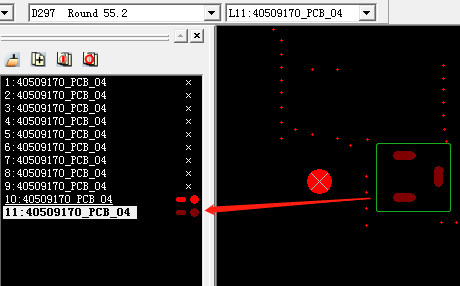

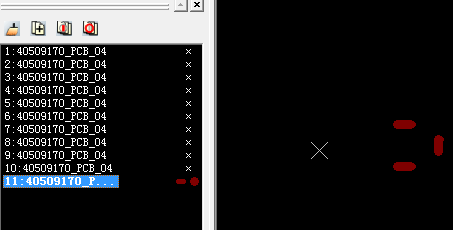

如圖，生成的鉆孔文件用CAM350打開，看到這個槽孔是單獨的一個Nc drill文件，這個是正常的嗎？

ID:847776 · 發表于 2022-3-14 13:36

就是圓孔和槽孔是兩個獨立的txt文件，不知道大家的是不是這樣子的，應該不影響生產吧。

ID:474386 · 發表于 2022-3-14 13:48

一樣的，不過要記得全部導出給到板廠。不影響生產的。但是，為了避免PCB板廠的工程師是新手，最好備注下槽孔的事情，或者，你導出鉆孔報告文件，一并給板廠。就是那個不同孔徑用不同圖形在相應位置標注，并注明孔徑和鉆孔數量的那個表格。

ID:847776 · 發表于 2022-3-14 16:37

zycman 發表于 2022-3-14 13:48
一樣的，不過要記得全部導出給到板廠。不影響生產的。但是，為了避免PCB板廠的工程師是新手，最好備注下槽 ...

請問一下，這個有辦法修改為同一個NC drill文件嗎？還是說AD只能這樣，改不了呢？

ID:824490 · 發表于 2022-3-14 16:51

這個沒注意過，我都是發源文件到PCB廠的

ID:879348 · 發表于 2022-3-14 17:29

就是獨立文件

ID:847776 · 發表于 2022-3-14 20:23

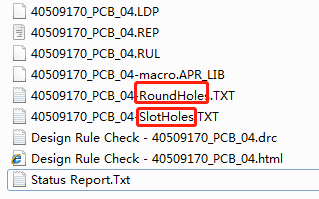

看了下別的項目的gerber文件，確實也是有兩個NC drill，一個roundhole，一個slothole，不影響。
