關于圖騰柱輸出和互補推挽輸出異同點

ID:668004 · 發表于 2022-3-22 16:07

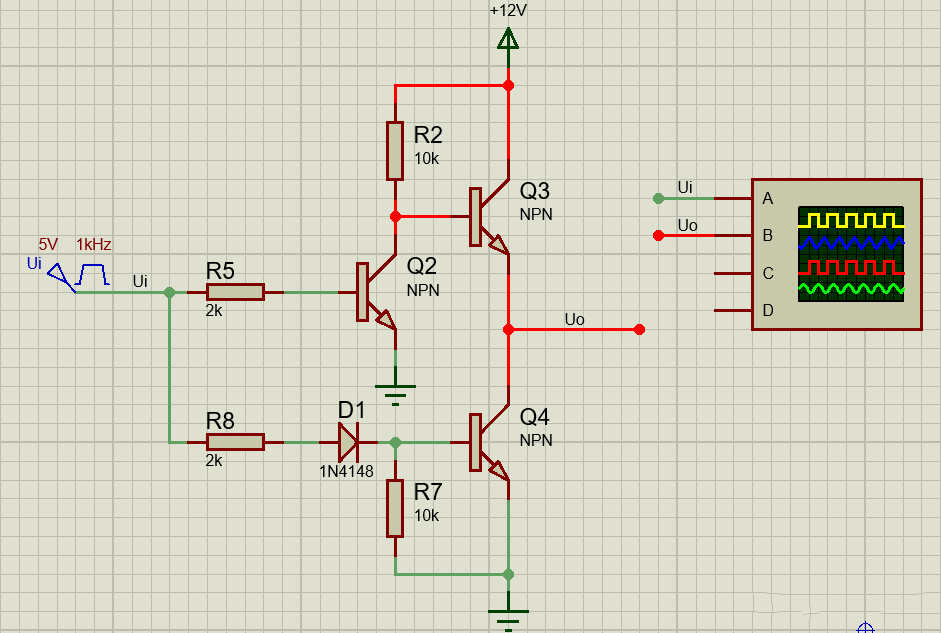

1.圖騰柱輸出-----Q2和D2的作用？

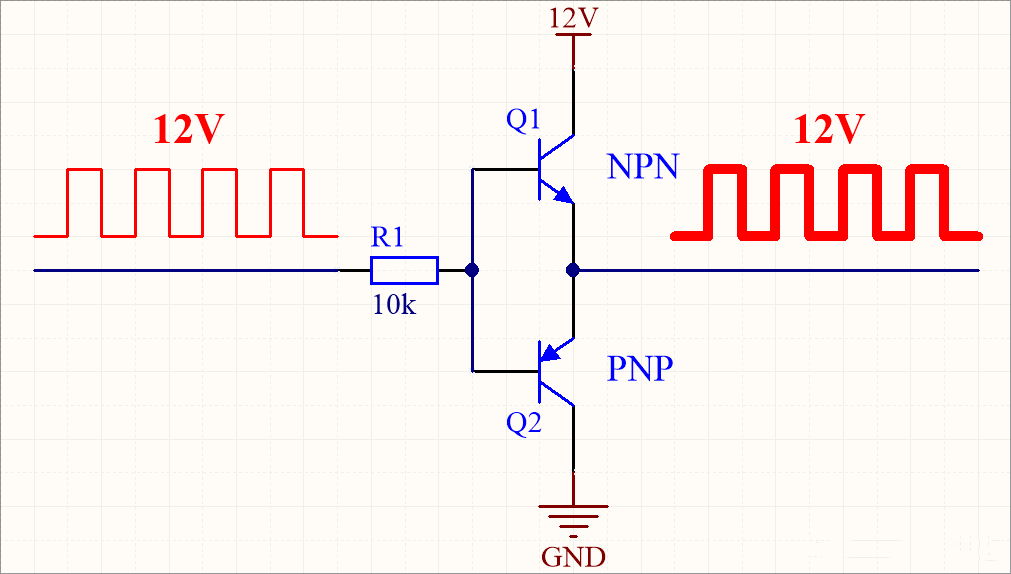

2.圖騰柱是NPN+NPN結構，互補推挽是NPN+PNP結構；圖騰柱有非線性特征，只能用于PWM輸出，而互補推挽有線性特征，除了用于PWM輸出外，還可用于模擬信號輸出-----為什么會有這種差異
3.PWM控制時，圖騰柱輸入電壓可小于驅動電壓，而互補推挽必須是輸入電壓與驅動電壓相等-----可以理解成圖騰柱輸出驅動能力比互補推挽輸出要強？圖騰柱輸入電壓為何可以小于驅動電壓？

ID:668004 · 發表于 2022-3-23 18:27

Hephaestus 發表于 2022-3-22 22:00
圖騰柱是為了擴流，射隨器接法，因為驅動MOSFET或IGBT沒有電壓精度要求，開環放大，不加反饋電路。

推挽 ...

不都是模擬信號嗎？不加反饋，那開環工作就不受控了啊

ID:883242 · 發表于 2022-3-22 22:00

圖騰柱是為了擴流，射隨器接法，因為驅動MOSFET或IGBT沒有電壓精度要求，開環放大，不加反饋電路。

推挽有放大也有擴流要求，最后一級一般也是射隨器接法，因為是模擬信號，會加反饋電路閉環控制提高電壓精度。
