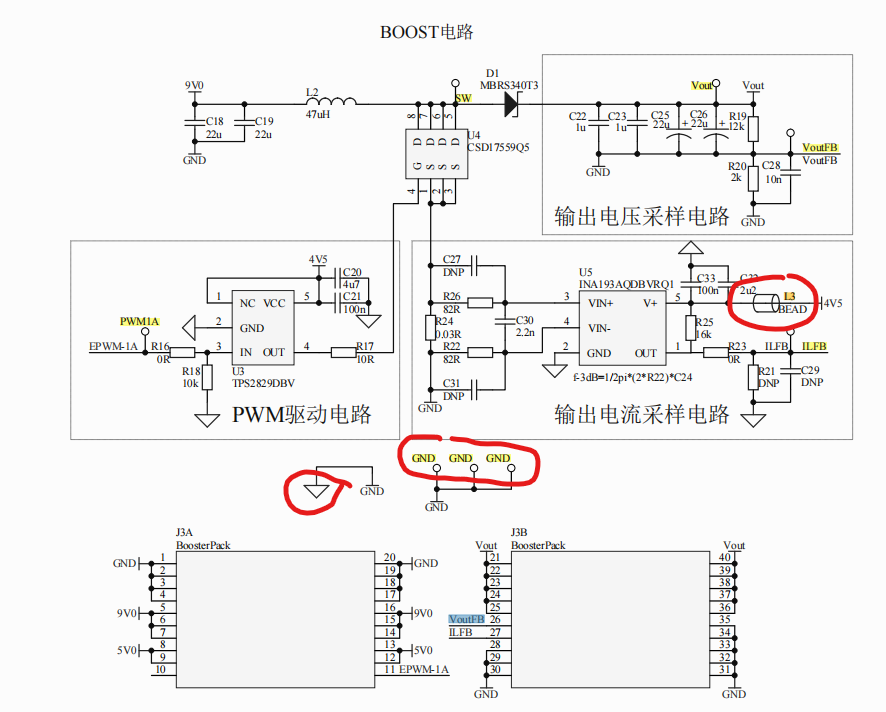

請問電路原理圖中的紅圈部分的作用是什么？三角形標志，請求大佬指教！

ID:851469 · 發表于 2022-3-24 12:49

如圖

ID:415064 · 發表于 2022-3-24 17:39

從左到右，三角號是模擬地，GND是數字地。這模數地之間沒做處理。最右邊L3的是鐵氧體磁珠。在INA199官方原理圖里面有這個畫法，193里面沒找到

ID:851469 · 發表于 2022-3-24 20:13

wojiaoguogai 發表于 2022-3-24 17:39
從左到右，三角號是模擬地，GND是數字地。這模數地之間沒做處理。最右邊L3的是鐵氧體磁珠。在INA199官方原 ...

請問數字地和模擬地怎么在AD原理圖這個軟件里面設置？
