能否講解一下單片機紅外循跡小車各個部分的作用嗎?

[復制鏈接]
跳轉到指定樓層
樓主
150黑幣


分享到:  QQ好友和群QQ好友和群 QQ空間QQ空間 騰訊微博騰訊微博 騰訊朋友騰訊朋友
收藏收藏 分享淘帖 頂 踩
回復

使用道具 舉報

沙發
ID:123289 發表于 2022-3-26 15:08 | 只看該作者
畫圖習慣不好,交叉點,交與不交分分清。
回復

使用道具 舉報

板凳
ID:1006852 發表于 2022-3-26 20:04 | 只看該作者

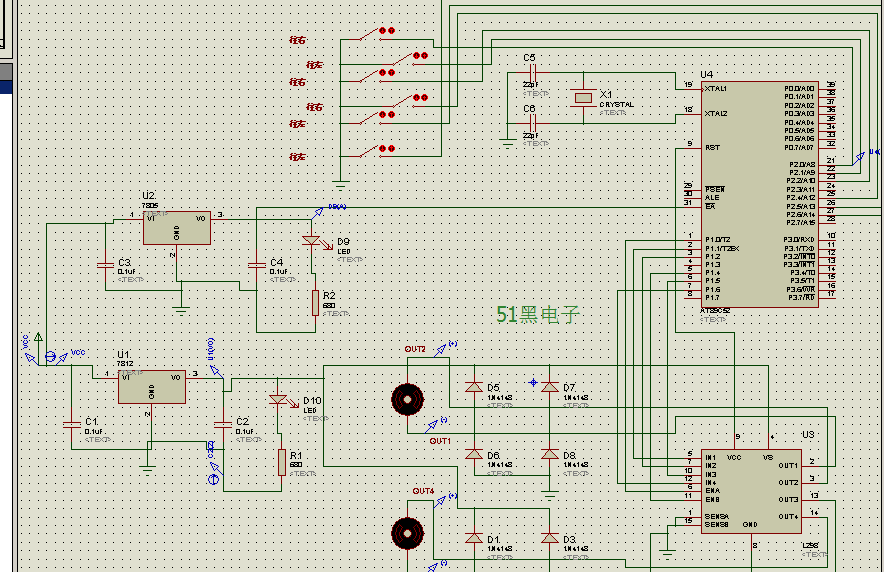

左上,5V穩壓有指示燈,左下,12V穩壓及指示燈。中間左上,方向控制信號,中間右上,單片機晶振電路。右主控上單片機。右下,電機驅動功率芯片。中間下,兩組電機及續流二極管。夠清楚了吧。
