反激電源,MOS管的波形疑問

ID:709761 · 發表于 2022-3-29 10:53

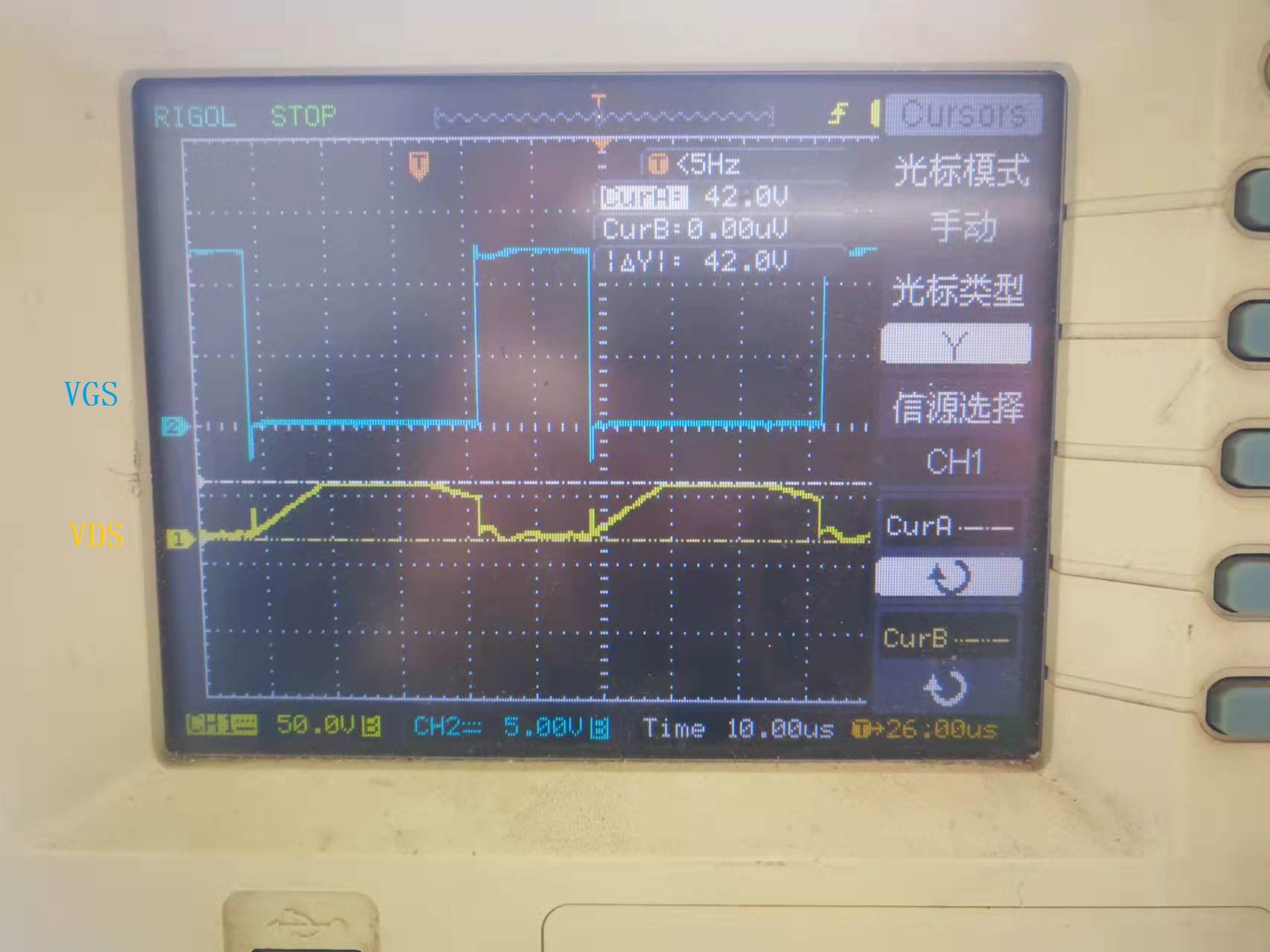

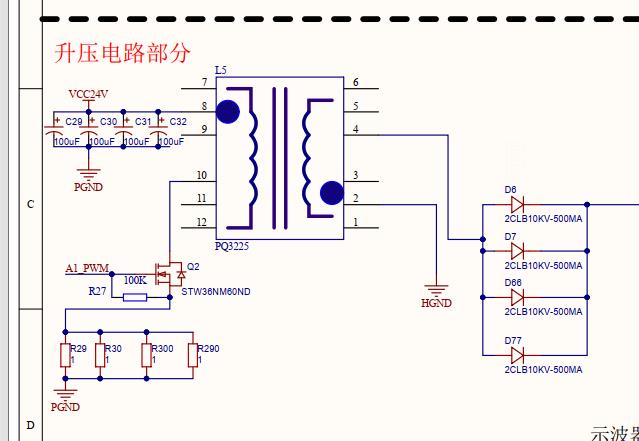

VGS波形的下降沿為什么會出現負壓。VDS波形的上升沿為什么會緩慢。電源電壓24V,為什么波形的直流電壓42V。

ID:123289 · 發表于 2022-3-29 17:11

先要注明，黃線、藍線探頭測量的是哪一點？地線夾的是哪里？

ID:883242 · 發表于 2022-3-30 17:21

應該是地線夾位置不合理造成的。
