接上條帖子,你們說萬用表可能測不了光電池幾十微安的,用了I-V轉換電路

ID:777603 · 發表于 2022-4-2 12:22

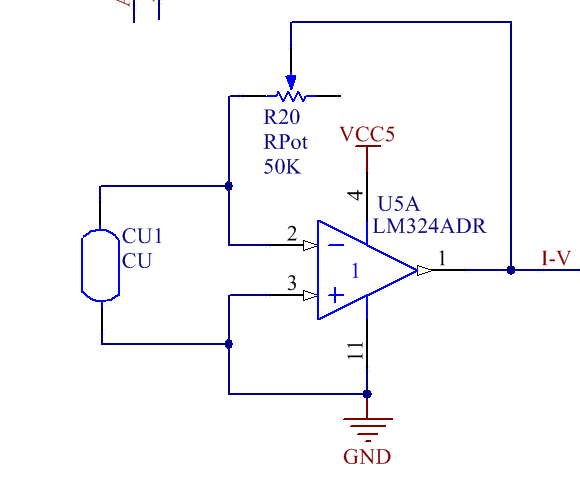

接了電流轉電壓的電路，測I-V輸出的電壓一直都是3點幾V,感覺這電位器沒有起作用？難道是I-V轉換電路我設計錯誤了？

ID:491577 · 發表于 2022-4-2 14:48

運放需要負電源，輸出是伏電壓。

ID:777603 · 發表于 2022-4-2 14:50

hhh402 發表于 2022-4-2 14:48
運放需要負電源，輸出是伏電壓。

沒有啊，324運放單電源不行？

ID:777603 · 發表于 2022-4-2 14:50

hhh402 發表于 2022-4-2 14:48
運放需要負電源，輸出是伏電壓。

伏電壓又是什么東西

ID:777603 · 發表于 2022-4-2 15:12

如果把硅光電池?fù)Q個方向測出來的電壓就是為0

ID:887371 · 發表于 2022-4-2 16:51

運放需要負電源。3腳和11腳不能短接。
如想單電源供電，必須保證pin2、3的電壓不能高于pin4電壓，不能低于pin11電壓。
3腳接2.5V，有最大的輸入范圍。

ID:123289 · 發表于 2022-4-2 17:46

先弄清楚運放的原理，工作條件。

ID:712493 · 發表于 2022-4-2 20:09

看不懂這樣的運放電路那個是CU是光電也不懂那樣接是測啥的？

ID:777603 · 發表于 2022-4-3 16:35

fj51hei 發表于 2022-4-2 20:09
看不懂這樣的運放電路那個是CU是光電也不懂那樣接是測啥的？

測光電池的光電流呀

ID:777603 · 發表于 2022-4-3 16:40

datouyuan 發表于 2022-4-2 16:51
運放需要負電源。3腳和11腳不能短接。
如想單電源供電，必須保證pin2、3的電壓不能高于pin4電壓，不能低于 ...

我覺得不是這個的原因

ID:887371 · 發表于 2022-4-3 16:52

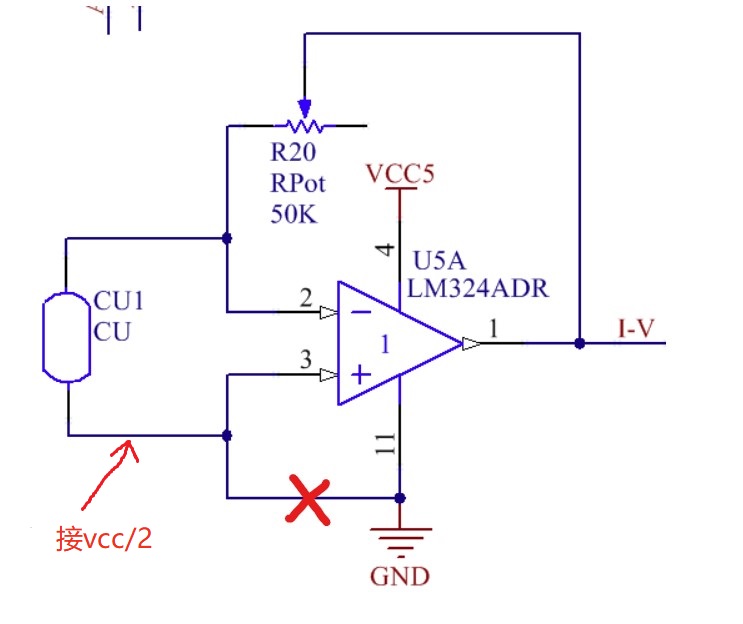

這個I-V轉換電路我改動了下。CU的電流簡寫為I，向上流動為＋。
運放輸出簡寫為V。
V=vcc/2-I*R20

ID:887371 · 發表于 2022-4-3 17:09

黃冬梅發表于 2022-4-3 16:40
我覺得不是這個的原因

I-V轉換電路要求CU是類似恒流源的電路。
即負載電阻變化，CU的電流不變。
你首先要確認這點，才能使用I-V轉換電路。

ID:955673 · 發表于 2022-4-3 19:57

電流轉電壓不用負載電阻，怎么出來？

ID:883242 · 發表于 2022-4-3 20:23

datouyuan 發表于 2022-4-3 16:52
這個I-V轉換電路我改動了下。CU的電流簡寫為I，向上流動為＋。
運放輸出簡寫為V。
V=vcc/2-I*R20

也還是不對，這個電路3腳電壓不確定，輸出電壓跟3腳電壓有關。

ID:992936 · 發表于 2022-4-3 20:56

好像還真是設計錯誤。

ID:401564 · 發表于 2022-4-3 21:46

就用你這個電路,什么都不用改,電阻換成一個固定電阻,50K,不要用電位器
但是,硅光電池的正極是接地的,負極是運放2腳的
輸出電壓就是I*R20
10uA電流的時候,如果R20是50K,大約輸出0.5V
測試的時候要有兩個萬用表,一個打到uA檔串聯在硅光電池中,一個測量運放的輸出
接線全部焊好,運放上電之后就不要用手去摸表筆了,驗證一下不就知道了

ID:491875 · 發表于 2022-4-4 08:06

電路沒問題，如果懷疑電位器問題，可以分別用2只固定電阻代替電位器，看看輸出有沒有變化

ID:887371 · 發表于 2022-4-4 10:38

Hephaestus 發表于 2022-4-3 20:23
也還是不對，這個電路3腳電壓不確定，輸出電壓跟3腳電壓有關。

圖中3腳標注了個vcc/2.
還非要我畫2個分壓電阻？
再結合我6樓的回帖。

運放需要負電源。3腳和11腳不能短接。
如想單電源供電，必須保證pin2、3的電壓不能高于pin4電壓，不能低于pin11電壓。
3腳接2.5V，有最大的輸入范圍。

ID:401564 · 發表于 2022-4-4 12:59

這不是什么非常高深的電路,只是你硬件的基礎不好而已

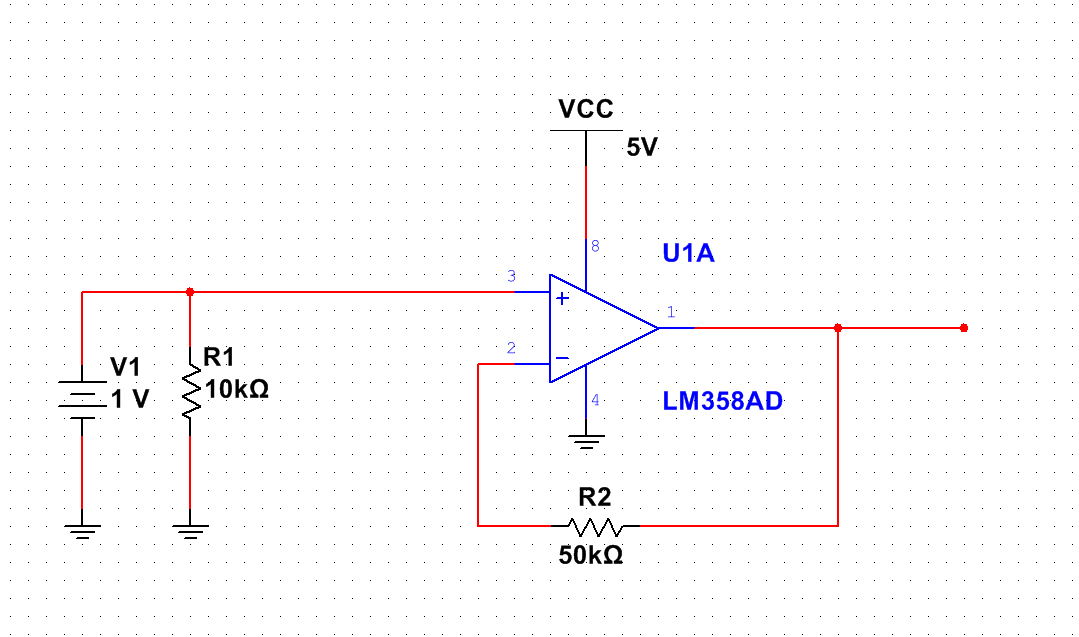

實在搞不定,試一下這個電路
不要一直等著網上的回復,也不要一直等個什么東西,有這時間,我能用洞洞板焊十幾個電路嘗試了

ID:777603 · 發表于 2022-4-5 10:11

Y_G_G 發表于 2022-4-3 21:46
就用你這個電路,什么都不用改,電阻換成一個固定電阻,50K,不要用電位器
但是,硅光電池的正極是接地的,負極 ...

電路沒有問題的，我也一直都在搭電路驗證�，F(xiàn)在可以了，只不過我的萬用表還是檢測不到這么小的電流

ID:777603 · 發表于 2022-4-5 10:12

老愚童63 發表于 2022-4-4 08:06
電路沒問題，如果懷疑電位器問題，可以分別用2只固定電阻代替電位器，看看輸出有沒有變化

謝謝，我也是這樣子想去驗證的
