小白第一次焊接單片機電路,求求看看哪里錯了?

ID:985137 · 發表于 2022-4-12 11:05

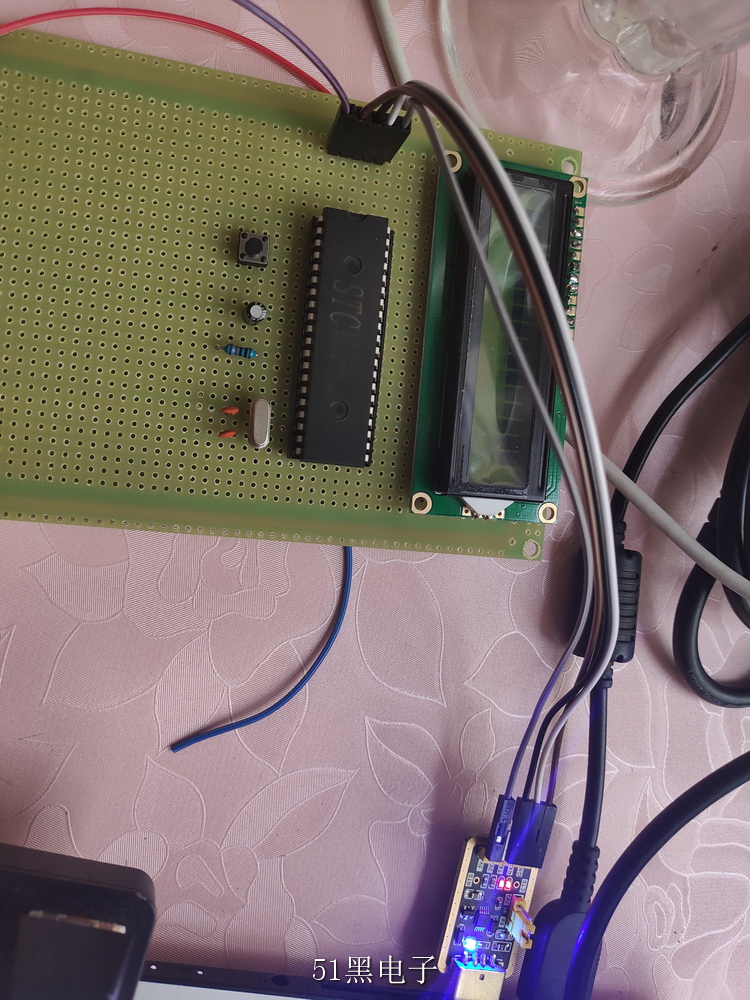

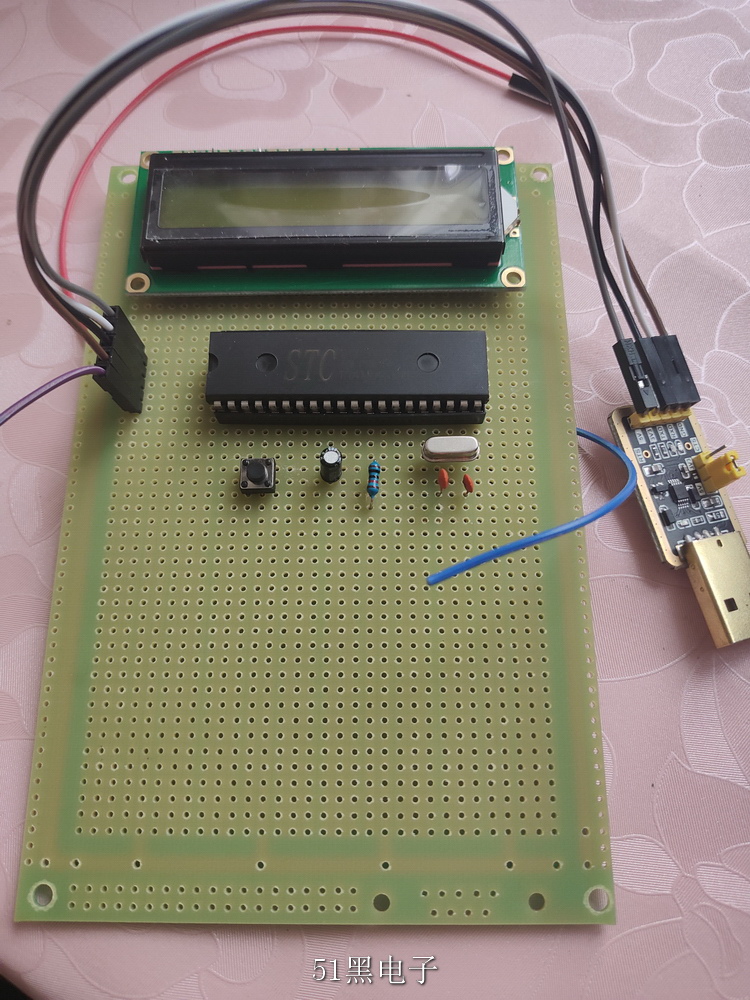

小白第一次焊，求求看看哪里錯了

ID:401564 · 發表于 2022-4-12 12:42

VCC要接一個104的電容,這是最基本的

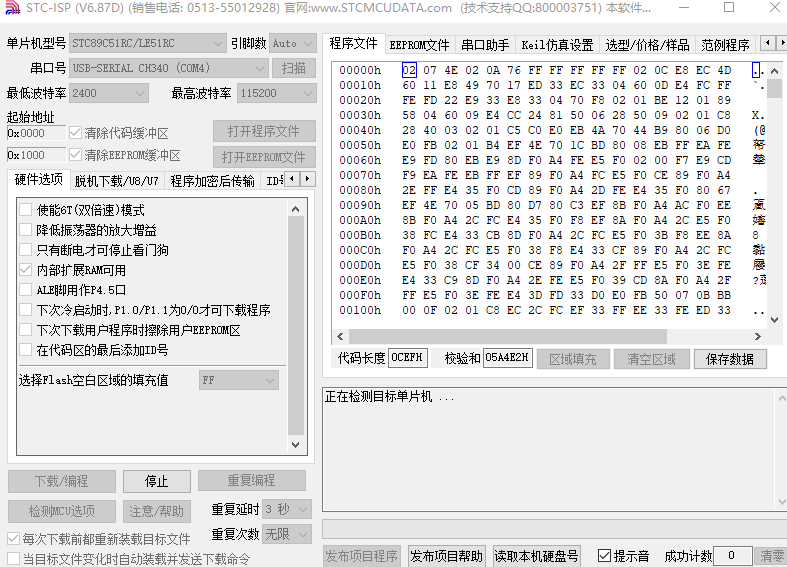

STC89C51下載成功率很低,先搜索一下怎么下載,你想點擊下載,然后一動不動的等著下載成功,那是不可能的

ID:985137 · 發表于 2022-4-12 13:09

本帖最后由 2248373991 于 2022-4-12 13:20 編輯

Y_G_G 發表于 2022-4-12 12:42
VCC要接一個104的電容,這是最基本的
STC89C51下載成功率很低,先搜索一下怎么下載,你想點擊下載,然后一動不 ...

好，謝謝

ID:213173 · 發表于 2022-4-12 13:42

ID:230742 · 發表于 2022-4-12 13:50

接上拉電阻，好像不是接串聯電阻。具體還得你自己查。

ID:1017797 · 發表于 2022-4-12 13:55

是不是有的后面焊到一起了

ID:985137 · 發表于 2022-4-12 19:42

wulin 發表于 2022-4-12 13:42

我照你這么接了，RXD和TXD亮紅燈，單片機20和40沒有電壓

ID:977804 · 發表于 2022-4-12 22:00

不熟練的情況下，用最少電路先測試，再一點點加?xùn)|西。晶振和上電復位電路，vcc,ea接電，gnd接地，再用ch340接p3.0，3.1。能成功燒錄再下一步

ID:977804 · 發表于 2022-4-12 22:01

把板上用到的連著的地方用尖東西劃開

ID:995256 · 發表于 2022-4-16 15:22

如果電路沒問題出錯無非就是焊錫融在一起，或者沒焊勞，還有一種可能是器件燒了

ID:624769 · 發表于 2022-4-16 20:56

2248373991 發表于 2022-4-12 19:42
我照你這么接了，RXD和TXD亮紅燈，單片機20和40沒有電壓

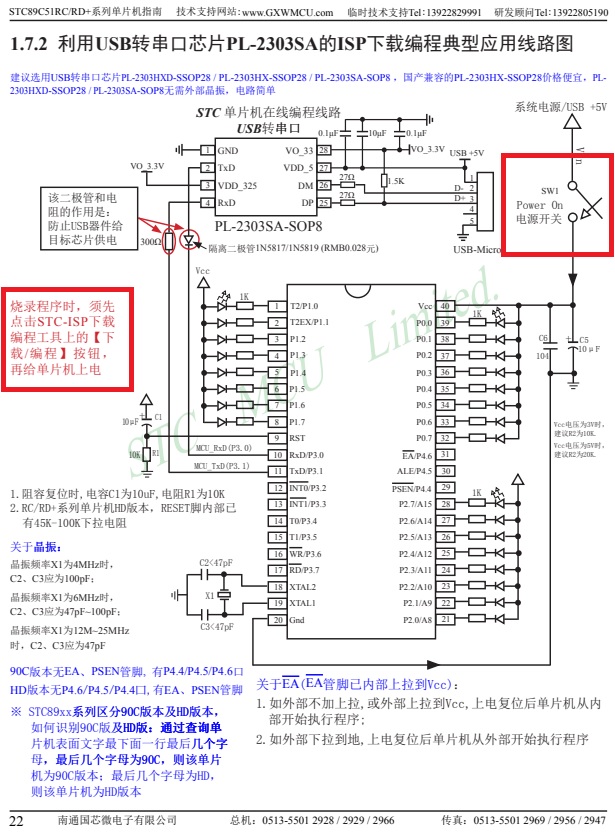

地板的圖, P3.0的二極管，是畫錯的（反了），可以參考STC15, 或者8系列的最小系統圖。

你STC89系列的話，注意版本， EA引腳的話，必須拉高。

ID:782419 · 發表于 2022-4-16 21:10

沒有自己焊板子，剛開始學是買的開發板，主要是考慮程序，不考慮電路和下載這些問題。

ID:883242 · 發表于 2022-4-16 21:21

連洞洞板都不會用，我是佩服到家了。

ID:824490 · 發表于 2022-4-16 22:54

stc系列的單片機，用串口下載時，要求冷復位，就是要斷開電源，再加電源，你做到了嗎？
在你的板上沒看到電源開關，那你可以在點擊下載后，把+5的杜綁線撥下來，再插上去試試。如果不行，就買一個自動上電的STC專用的下載線，X寶上多的是。還有就是下載線的TXD、RXD與MCU的TXD/RXD線要交叉連接。

ID:149451 · 發表于 2022-4-17 19:25

Hephaestus 發表于 2022-4-16 21:21
連洞洞板都不會用，我是佩服到家了。

這還真是新手，連短路都不明白何意！
