pcb打樣退回理由是資料版外物太多,導出來會導致線路焊盤變形?

ID:746254 · 發表于 2022-4-16 17:17

PCB打樣8*10cm的板子退回理由是：資料版外物太多，導出來會導致線路焊盤變形。請各路大佬幫小弟解答，抱拳感謝

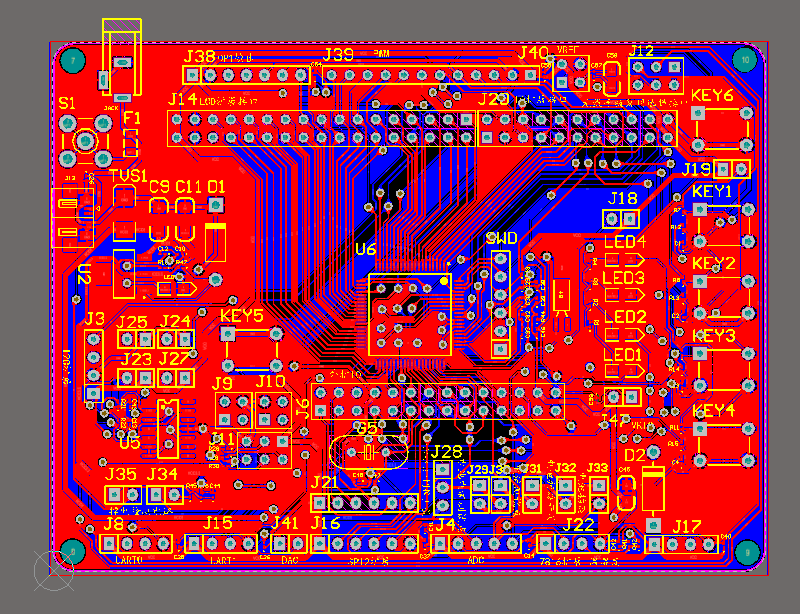

2D

3D

ID:883242 · 發表于 2022-4-16 19:39

沒看出來什么外物，只看到所有的插排Jxx和按鍵Keyx的引腳過孔太小，根本裝不上去。

ID:65369 · 發表于 2022-4-16 20:19

其實這板子也可以做出來的，就是靠近邊框的線太近了，銅皮有可能給切割會丟失的，PCB廠家退回是希望你規范一下布線的，穩妥一點生產的，這樣的布線不太適合量產的，有風險

ID:65369 · 發表于 2022-4-16 20:23

另外注意一下，敷銅方式不是這樣的，設置不對，你自己高亮細看一下地線和敷銅的地方，不連在一起的，一看就看出是經驗不足

ID:65369 · 發表于 2022-4-16 20:28

特別看一下CPU的地引腳，問題多多的。處理一下布線，不要拉地線，直接敷銅，敷銅那里設置一下方式，同網絡的連在一起，孤同要去掉，過孔，焊盤是十字相連還是直接連接，多放一些地的孔。多點練習一下吧

ID:401564 · 發表于 2022-4-16 20:31

走線看起來太細了,有沒有0.1mm呀?是圖片的問題還是真就那么細,要真是那么細,有幾個廠做得出來呢?
問這種問題,就應該把文件上傳
圖片是真的看不出什么問題的

ID:65369 · 發表于 2022-4-16 20:33

細心看了一下，原理圖網絡完全錯了，重復了，完全是短路的，你看看那幾個LED，兩個焊盤是連在一起的，完全是錯版的。你要多謝PCB專員好心退回不下單的，浪費錢的

ID:65369 · 發表于 2022-4-16 20:45

樓主發你的源文件出來，幫你分析一下吧，超低級錯誤的，做出來的板完全是廢板的，網絡有問題的，舉例：電容，LED等等兩腳完全短路的， CPU那些引腳都是短路的

ID:546770 · 發表于 2022-4-17 09:50

推薦一個免費的DFM軟件----華秋DFM，可以免費幫你檢查PCB中存在的問題。

ID:1006852 · 發表于 2022-4-17 14:01

自已要好好看看，做過檢查嗎？

ID:272119 · 發表于 2022-4-17 14:54

1: 花孔連接太細會斷.
2: 返回的可能是板框是圓角,而你又增加了矩形外框,說外物應該就是這個外框了吧?

ID:746254 · 發表于 2022-4-17 23:39

感謝各位的指導，剛學不久，只是用來做練習的，新手水平差勿怪，文件沒傳上去，下面放個百度網盤鏈接，前輩有時間可以幫忙指正錯誤鏈接

ID:746254 · 發表于 2022-4-17 23:40

Hephaestus 發表于 2022-4-16 19:39
沒看出來什么外物，只看到所有的插排Jxx和按鍵Keyx的引腳過孔太小，根本裝不上去。

感謝指正

ID:746254 · 發表于 2022-4-17 23:48

cmyldd 發表于 2022-4-16 20:19
其實這板子也可以做出來的，就是靠近邊框的線太近了，銅皮有可能給切割會丟失的，PCB廠家退回是希望你規范 ...

感謝前輩提出問題和批評，新手沒經驗，之前DRC沒有錯誤了，管腳短路可能是圖片不清晰的原因，敷銅的錯誤已認識到，繼續深入學習

ID:746254 · 發表于 2022-4-17 23:51

Y_G_G 發表于 2022-4-16 20:31
走線看起來太細了,有沒有0.1mm呀?是圖片的問題還是真就那么細,要真是那么細,有幾個廠做得出來呢?
問這種問 ...

感謝前輩批評和建議，下次注意，信號線走的10mil,電源線大部分是30，部分20

ID:746254 · 發表于 2022-4-17 23:52

小黑屋525 發表于 2022-4-17 09:50
推薦一個免費的DFM軟件----華秋DFM，可以免費幫你檢查PCB中存在的問題。

感謝前輩的建議

ID:746254 · 發表于 2022-4-17 23:53

percy 發表于 2022-4-17 14:01
自已要好好看看，做過檢查嗎？

感謝前輩的建議

ID:746254 · 發表于 2022-4-17 23:54

qq603599910 發表于 2022-4-17 14:54
1: 花孔連接太細會斷.
2: 返回的可能是板框是圓角,而你又增加了矩形外框,說外物應該就是這個外框了吧?

感謝前輩的建議和解答，下次注意
