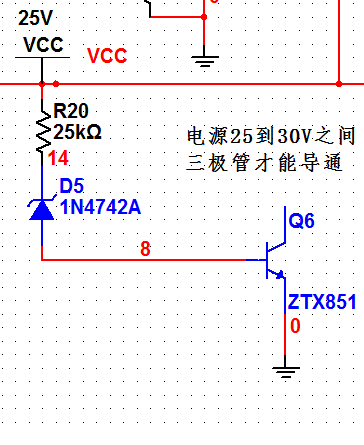

如何讓三極管在設定的電壓范圍內導通?電路怎么改

ID:709761 · 發表于 2022-4-18 09:25

這個電路怎么改

ID:752974 · 發表于 2022-4-18 13:55

選擇VD5+Q6的Vbe大于等于25V，再適當調整R20.

ID:123289 · 發表于 2022-4-18 16:05

這個圖的設計是無法達成的目的的。
25-30之間有兩個界定點，分解下來是25<X<30。
需要有兩個鑒別器A、B。
設：A是>25，B是>30。
則：X=A*(!B)
