基于LM393+74LS32的大棚光強監測電路模塊設計

ID:536838 · 發表于 2022-4-18 21:11

基于對光敏電阻、LM393與74LS32的設計可以自動監測大棚內部太陽光照射的強弱并通過LED與蜂鳴器提醒，讓我們知道此時太陽光光照的強弱。
光照強度的三個強度大�。簞×摇⑷岷�、陰暗

設計一個可以對大棚內部光照強度自動檢測、顯示、報警的系統。
光照強度的三個強度大�。簞×�、柔和、陰暗。

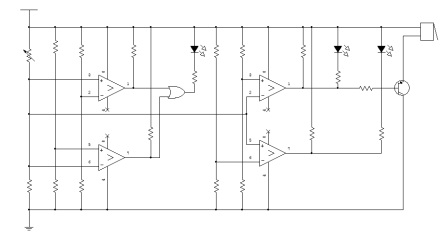

下圖所示為整機圖（Multisim）。

本設計利用Multisim軟件進行仿真，在其中畫出設計的電路然后在蜂鳴器端接電流表即可，然后觀察三個LED的亮滅，仿真電路圖如圖所示。

.當光敏電阻R1=100Ω時，仿真結果如圖所示：

2）.當光敏電阻R1=40kΩ時，仿真結果如圖所示：

3）.當光敏電阻R1=6kΩ時，仿真結果如圖所示：

實物測試：

1）.當光照太弱時（用單片機GY-30模塊測得光照度約為16lx）實物藍燈（LED1）點亮，如圖所示。

.當光照適宜時（用單片機GY-30模塊測得光照度約為992lx）實物黃燈（LED2）點亮，如圖所示。

3）.當光照太強時（用單片機GY-30模塊測得光照度約為1200lx）實物紅燈（LED3）點亮與，蜂鳴器報警如圖所示。

實驗數據如表所示：

表實驗數據統計表

光照強度	仿真效果	實物效果	光照度
強	LED3點亮（蜂鳴器報警）	紅燈點亮（蜂鳴器報警）	1200lx
適宜	LED2點亮	黃燈點亮	992lx
弱	LED1點亮	藍燈點亮	16lx

Multisim14仿真工程下載:

基于LM393的光強監測模塊設計.zip (446.4 KB, 下載次數: 19)
