單片機復位電路的接法問題

ID:1020451 · 發表于 2022-4-21 19:35

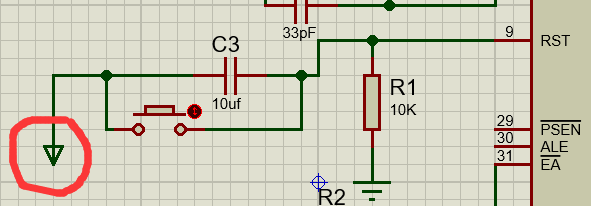

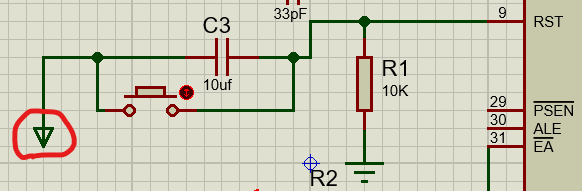

這個圈起來的地方是接電源還是接地？接電源有什么用？接地有什么用？啥原理？

ID:363595 · 發表于 2022-4-21 22:17

RST復位的條件

ID:96682 · 發表于 2022-4-22 01:12

芯片電路的 RST 引腳只對高電平起復位作用，可想而知要是接地那這按鍵有啥用

ID:1020451 · 發表于 2022-4-22 02:07

wc86110 發表于 2022-4-22 01:12
芯片電路的 RST 引腳只對高電平起復位作用，可想而知要是接地那這按鍵有啥用

可是我接電源這個復位按鍵沒用，接地才有用...芯片是at89c51。

ID:8222 · 發表于 2022-4-22 07:27

如果原理圖是標準畫法，并且沒有錯誤，紅圈內為電源正極的表示方法。還有，51單片機都是高電平復位的。

ID:491577 · 發表于 2022-4-22 09:25

溫xyz 發表于 2022-4-22 07:27
如果原理圖是標準畫法，并且沒有錯誤，紅圈內為電源正極的表示方法。還有，51單片機都是高電平復位的。

為什么我遇到的三角符號都是接地的？我以為三角就是接地符號

ID:230742 · 發表于 2022-4-22 10:32

還是仔細讀讀手冊吧。里面已經寫的明明白白的了。
