實物芯片如何接入正負12電源?

ID:900875 · 發表于 2022-4-23 14:39

  做實物需要分別接入正負12v電源接在芯片的引腳，但是不是很理解負電壓的來源。
  1.找一個12v電池，把正負極直接接入引腳
  2.電路板增加一個DC005電源插座，原理圖增加一個輸入轉正負12v的電路
  3.使用一些IC引腳引用負電壓

ID:688692 · 發表于 2022-4-23 18:22

兩個12V的電池組串聯，把中間那點接地（做參考點），那么，上面就是+12V，下面就是-12V。用到正負雙電源的一般是運放電路。

不差錢就上DC-DC模塊直接出±12V。
差點錢就找個電荷泵芯片也能有正負雙電源輸出，就是電源翻轉一下。帶運放一般問題不大。

如果是新設計，應該采用rail-rail運放，也就是軌到軌運放，避免使用雙電源。

不妨把你的需求貼出來，現在好多新的芯片比自己搭好多了。

ID:883242 · 發表于 2022-4-23 20:06

買一個正負電壓輸出的直流電源。

ID:731755 · 發表于 2022-4-23 22:22

找個中間帶抽頭的12伏變壓器，抽頭接地，另外兩個端子整流出來的電壓就是正12伏和負12伏的的電源，如果對12伏電源電壓要求嚴，可以加穩壓電路。

ID:1020175 · 發表于 2022-4-23 23:31

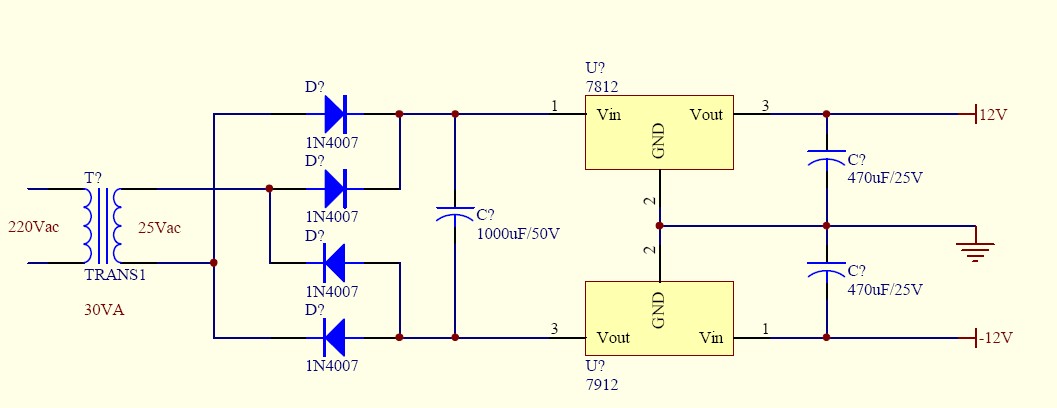

-下面具體給出您一個正負電源應用圖，此電路包含了整流濾波和穩壓部分，供您參考。

-

-


ID:229502 · 發表于 2022-4-24 00:24

由12v電池升壓至24v，用2個電解串聯中間作0v，24v接串聯電容各一端，形成正負12v。正負端0v要與電池0v隔離
