原理圖我貼在這里，希望大佬們幫我看一下
目前我的接上電源，屏幕只能顯示：f 0.000000Hz，接入信號沒有辦法做到測頻
下載附件

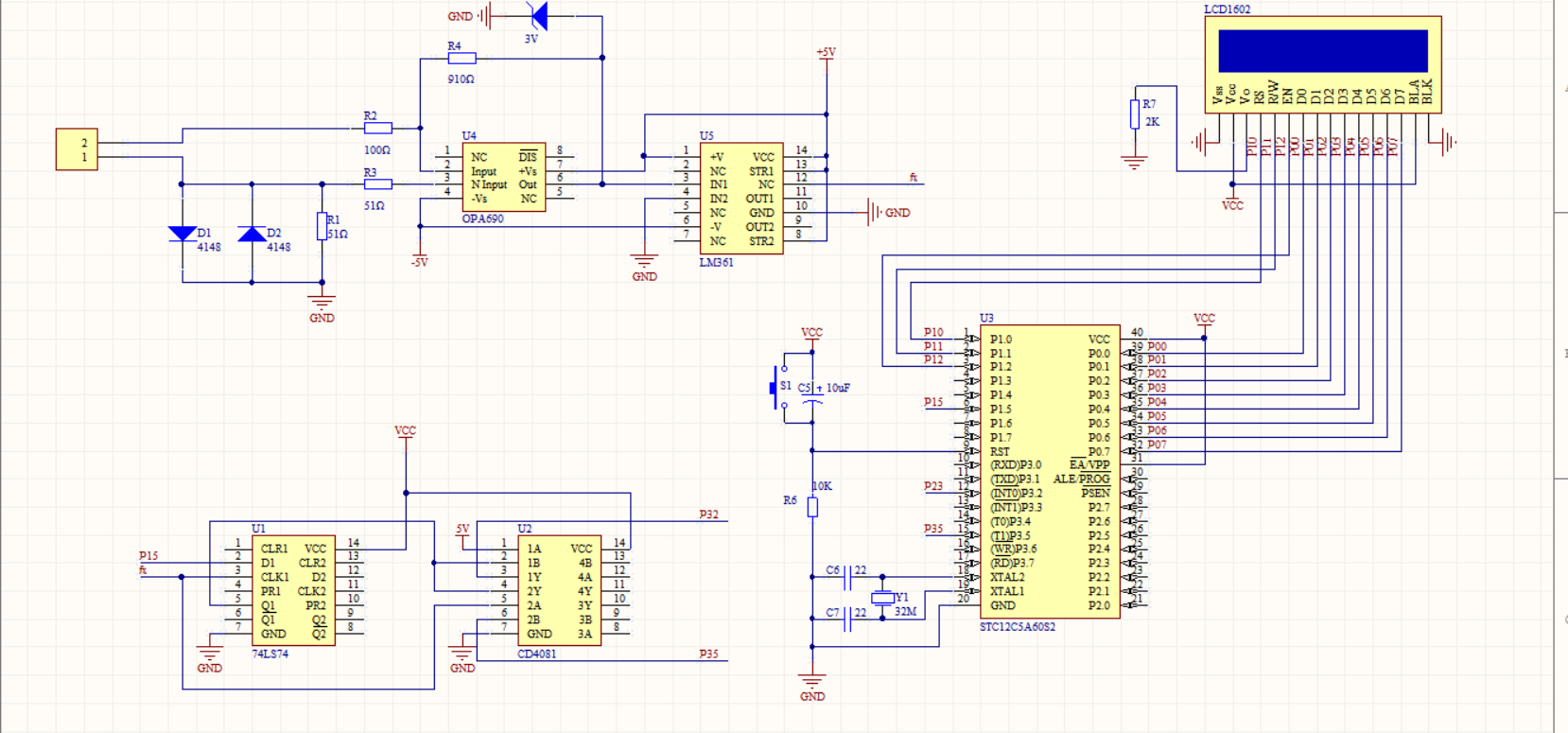

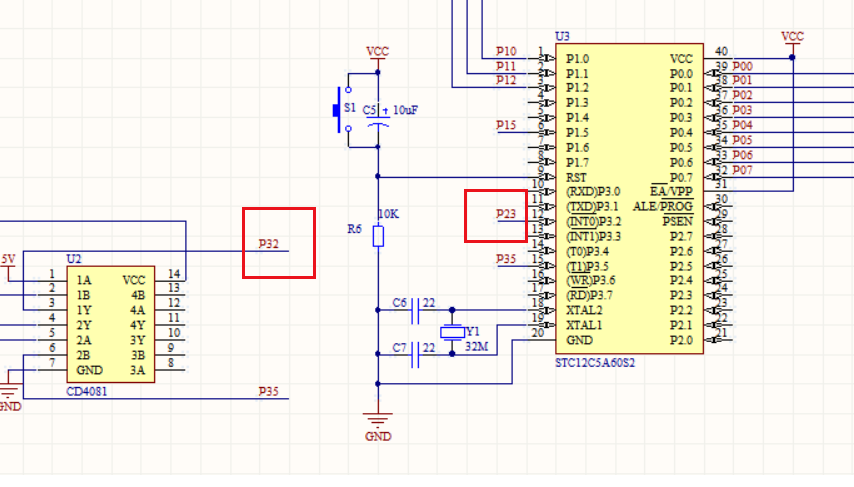

原理圖
2022-4-28 14:58 上傳
代碼如下：
#include"STC12C5A60S2.H"
#include "stdio.h"
#include"intrins.h"
#define uchar unsigned char
#define uint unsigned int
#define LCD_DB P0 //數據信號
/************端口定義***************/
sbit lcdrs = P1^0;
sbit lcdrw = P1^1;
sbit lcden = P1^2;
sbit GATE = P1^5; //門控信號
/************變量聲明***************/
uint t0,t1;
double feq; //測得頻率值
uint x=1000;//初始化閘門時間
/************1ms延時***************/
void delay(uint z)
{
uint x,y;
for(x=z;x>0;x--)
for(y=1400;y>0;y--);
}
/**********液晶寫指令*************/
void write_com(uchar com)
{
LCD_DB=com;
lcdrs=0;
lcdrw=0;
lcden=0;
delay(1);
lcden=1;
delay(1);
lcden=0;
}
/**********液晶寫數據*************/
void write_date(uchar date)
{
LCD_DB=date;
lcdrs=1;
lcdrw=0;
lcden=0;
delay(1);
lcden=1;
delay(1);
lcden=0;
}
/**********液晶初始化*************/
void init()
{
uchar num;
uchar code table[]="f: ---Ready---- ";//初始化顯示
lcden=0;
GATE=0; //開始先關閘門保證第一次測量準確
write_com(0x38); //設置8位格式，2行，5x7
write_com(0x0c); //整體顯示，關光標，不閃爍
write_com(0x06); //設定輸入方式，增量不移位
write_com(0x01); //清除屏幕顯示
write_com(0x80);
for(num=0;num<15;num++)
write_date(table[num]);
TMOD=0xD9; //設置計數器，計數器0和計數器1為工作方式1，T0內計數，T1外計數
AUXR=(AUXR|0x80);
AUXR=(AUXR|0x40);
AUXR=(AUXR|0x04);
TR0=1; //計數器0開始計數
TR1=1; //計數器1開始計數
ET0=1; //打開計數器0中斷
ET1=1; //打開計數器1中斷
EA=1; //開總中斷，EA最后保證一起計數
}
/**********拆分顯示*************/
void write(double f)
{
uchar i;
uchar ch[12];
sprintf(ch, "%.6f", f); //把數轉換為字符串
for(i=0;ch[ i]!='\0';i++)
{
write_date(ch[ i]);
}
}
/*********頻率計算*************/
void calcu_Fx()
{
uchar i;
float N,M;
double feq_cl;
M=(t0*65536)+(TH0*256)+TL0; //內計數值
N=(t1*65536)+(TH1*256)+TL1; //外計數值
feq=(N/M)*12000000;
feq_cl=feq;
write_com(0x80+0x03); //第一行刷屏
for(i=0;i<16;i++)
write_date(' ');
if(feq>0.05&feq<=1000) //頻率顯示HZ
{
write_com(0x80+0x03);
write(feq_cl);
write_date('H');
write_date('z');
}
else //無輸入頻率顯示0HZ
{
write_com(0x80+0x03);
write(0);
write_date('H');
write_date('z');
}
}
/********自動閘門選擇*************/
void chane_time()
{
if(feq>0.05&feq<=0.5) //頻率小于0.5HZ 閘門時間20秒
x=20000;
if(feq>0.5&feq<=10)//頻率小于10HZ大于0.5HZ，閘門時間6秒
x=8000;
if(feq>10&feq<=100)//頻率小于100HZ大于10HZ，閘門時間4秒
x=6000;
if(feq>100&feq<=10000)//頻率小于2000HZ大于100HZ，閘門時間2秒
x=4000;
if(feq>10000) //頻率大于10K閘門時間1S
x=2000;
}
/**********主程序*************/
void main()
{
init(); //測頻初始化
while(1)
{
GATE=1; //開閘門
delay(x); //延時關門時間（第一次1秒）
GATE=0; //閘門時間到gate為0；關門然后計算
calcu_Fx(); //計算頻率
TH1=TL1=TH0=TL0=t1=t0=0; //所以計數清零為下次做準備
chane_time(); //根據頻率選擇閘門時間
}
}
/*******定時器0對內計數*********/
void timer0() interrupt 1
{
t0++; //內部計數
}
/*******定時器1對外計數*********/
void timer1() interrupt 3
{
t1++;//外部計數
}
|
|
