基于MAX1771芯片的PFM隔離開關電源原理圖PCB設計

ID:522101 · 發表于 2022-5-7 15:18

本設計基于美信（Maxim）PFM電源芯片MAX1771設計的PFM隔離反激開關電源

輸入DC+12V
輸出DC+3.6V
帶載能力為1A
附件為原理圖和PCB文件。歡迎下載交流

TLV431的K為1.24V.故取R5為390K，則根據公式1.24=Vo（R10//R11/R10//R11+R5）
可算的R10為270K,R11為820K
電壓控制環路的電阻應盡可能選擇最大值
這一方案可平衡電流損耗和環路穩定性指標，所以，通過分壓電阻的電流應小于7μA
由于濾波電容并非理想電容，該電流應該包括電容的漏電流。該設計中，C5和C8濾波電容的漏電流小于20μA

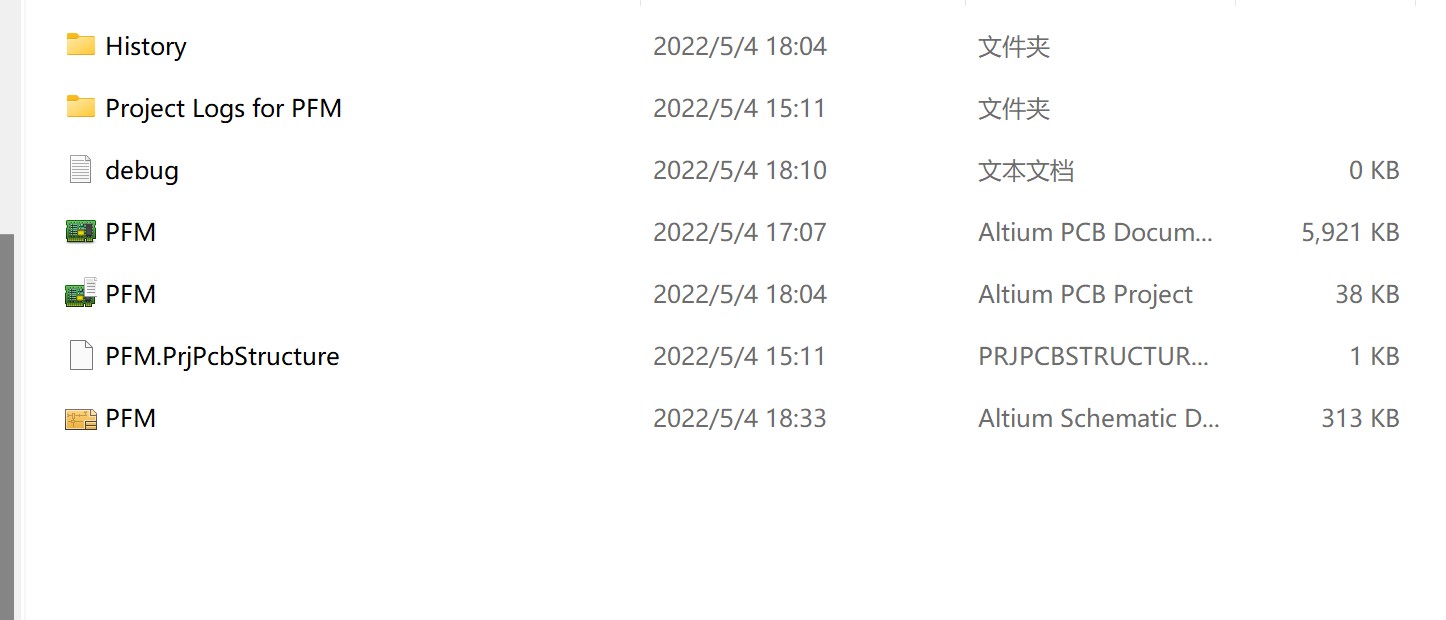

Altium Designer畫的原理圖和PCB圖如下：(51hei附件中可下載工程文件)

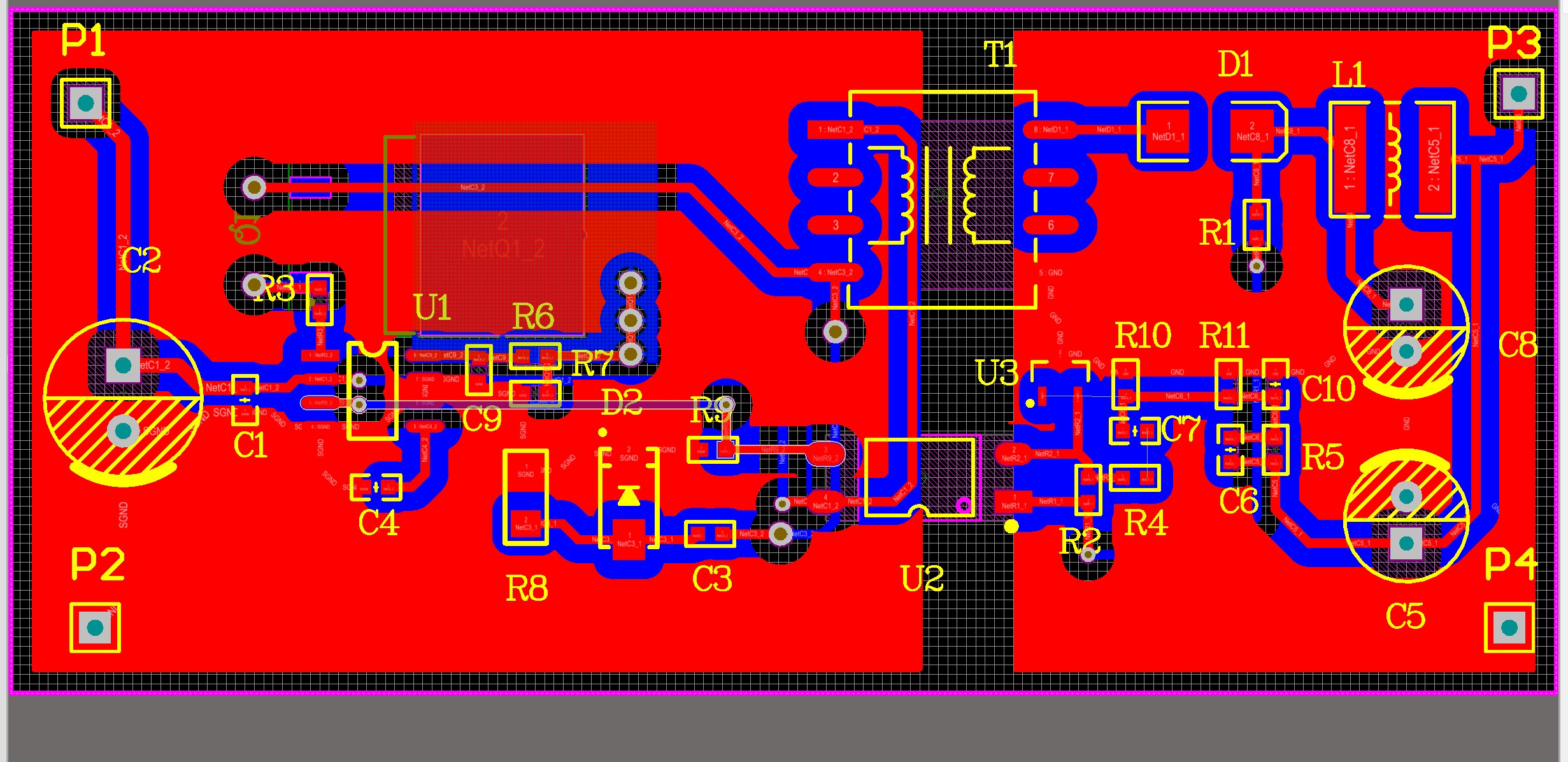

PCB

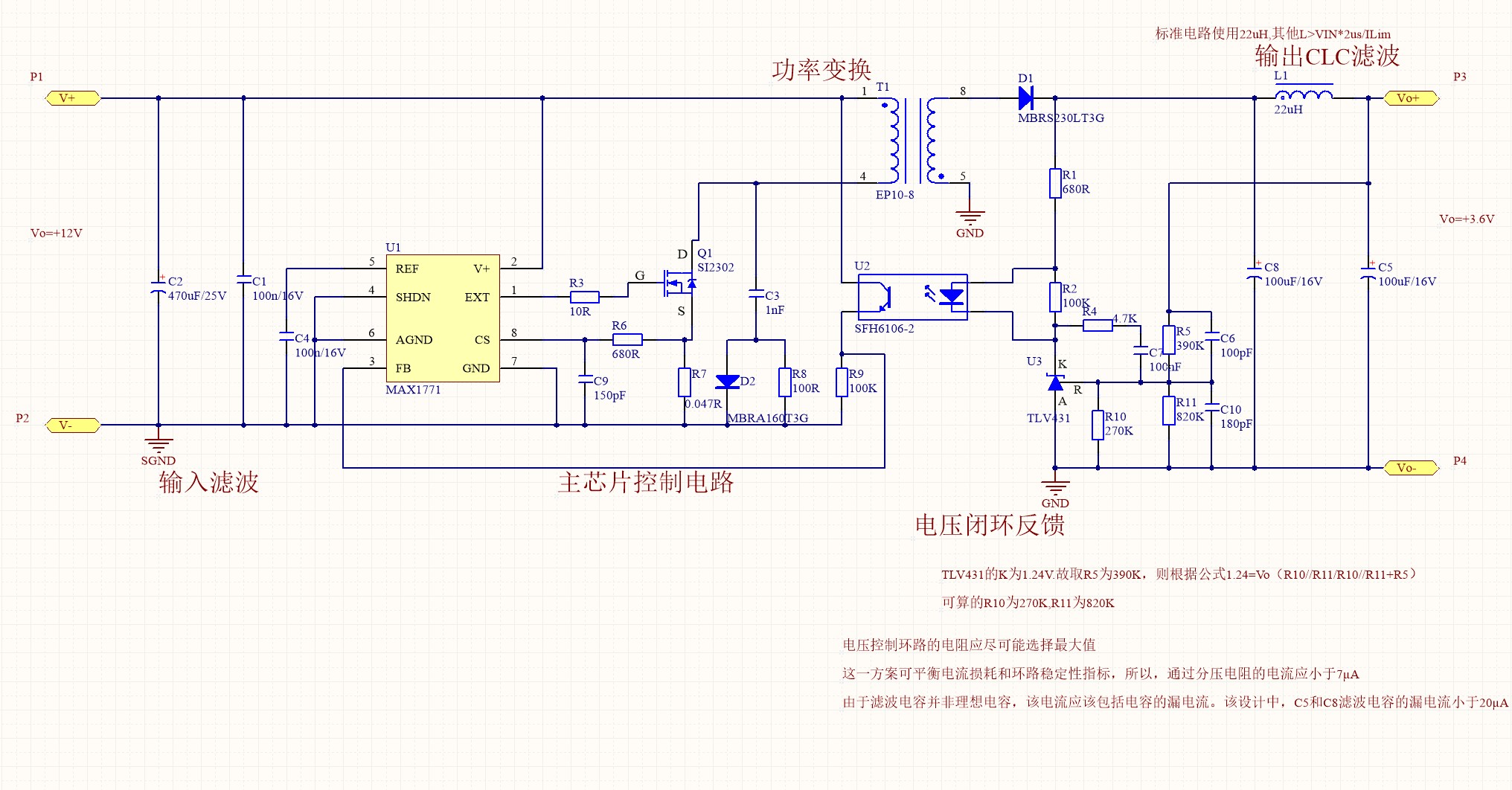

原理圖

ID:577423 · 發表于 2022-6-19 09:04

本帖最后由越南超級人類于 2022-6-19 19:41 編輯

反饋電壓直接12伏嗎
