關于兩節電池串聯還是并聯的問題

  [復制鏈接]
ID:887186 發表于 2022-5-9 16:40 | 顯示全部樓層 |閱讀模式
應該十分小白的問題,但奈何剛?cè)腴T,百度了一下感覺解釋的并不是很通暢,故想討教一下各位大佬
①輸出的負載功率一致時,是否兩節電池串聯或并聯都是一樣的耗電時間
②兩節電池串聯是否需要平衡充保護
③兩節電池串聯的話,我看單片機直接AD采集已經不可用了,除了用電阻分壓采集還有什么更好的辦法嗎

只需要考慮功率和低功耗即可
或許一面升壓一面降壓這樣的電路設計是合理的?
回復

使用道具 舉報

ID:123289 發表于 2022-5-9 17:23 | 顯示全部樓層
理論上是這樣的。
每個電池都是一個獨立的個體,因個體存在差異,保護也是應該單獨進行的。
回復

使用道具 舉報

ID:887186 發表于 2022-5-9 17:25 | 顯示全部樓層
yzwzfyz 發表于 2022-5-9 17:23
理論上是這樣的。
每個電池都是一個獨立的個體,因個體存在差異,保護也是應該單獨進行的。

你好,我看電池保護芯片是分帶平衡充和不帶平衡充的?那兩節串聯電池需要帶平衡充嗎
回復

使用道具 舉報

ID:401564 發表于 2022-5-9 18:20 | 顯示全部樓層
如果是鋰電池的話:
1:這個會涉及效率問題,要看你的實際完整電路來分析
2:優先用并聯,這樣就不用平衡了,充電也能用4.2V的充電板
串聯的話,就要7.4V的充電加一個平衡板,串聯是一定要平衡的
3:至于ADC,肯定是要電阻分壓了,這是最有性價比的,也沒有必要折騰別的方法
回復

使用道具 舉報

ID:94031 發表于 2022-5-9 18:22 | 顯示全部樓層
發表于 2022-5-9 17:25
你好,我看電池保護芯片是分帶平衡充和不帶平衡充的?那兩節串聯電池需要帶平衡充嗎

如果是鋰電池,兩節串聯電池一定需要帶平衡充,否則會充爆炸,其他電池安全沒問題。
回復

使用道具 舉報

ID:887186 發表于 2022-5-9 18:23 | 顯示全部樓層
Y_G_G 發表于 2022-5-9 18:20
如果是鋰電池的話:
1:這個會涉及效率問題,要看你的實際完整電路來分析
2:優先用并聯,這樣就不用平衡了,充 ...

效率的話,其他基本都是正常使用
最大的功率是一個需要12V 2A的負載
這是我電源設計里最大考慮的點。
我目前想用串聯試試,因?yàn)椴⒙?lián)的話我發現在電池低于3.6V后,在接上12V 2A的負載后,boost芯片發熱,還是電池自身電壓被拉的很低,我怕有安全隱患。所以看看串聯會不會好一些
因?yàn)槲铱次夷穷wboost芯片在輸入3.3~4.2V時,推薦輸出6.5V 3A  但是輸入6V~8.4V時,可以輸出12V 3A
回復

使用道具 舉報

ID:887186 發表于 2022-5-9 18:23 | 顯示全部樓層
xuyaqi 發表于 2022-5-9 18:22
如果是鋰電池,兩節串聯電池一定需要帶平衡充,否則會充爆炸,其他電池安全沒問題。

感謝提醒!
回復

使用道具 舉報

ID:642838 發表于 2022-5-9 20:01 | 顯示全部樓層
發表于 2022-5-9 18:23
效率的話,其他基本都是正常使用
最大的功率是一個需要12V 2A的負載
這是我電源設計里最大考慮的點。

既然輸出12V,不如再加一節電池,3節串聯供電。降壓效率一般遠高于升壓、

回復

使用道具 舉報

ID:887186 發表于 2022-5-9 20:04 | 顯示全部樓層
odfggf 發表于 2022-5-9 20:01
既然輸出12V,不如再加一節電池,3節串聯供電。降壓效率一般遠高于升壓、

┭┮﹏┭┮我也想,but上頭說要控制成本
最新電池價格漲了老多
回復

使用道具 舉報

ID:401564 發表于 2022-5-9 20:07 | 顯示全部樓層
一夜暴富 發表于 2022-5-9 18:23
效率的話,其他基本都是正常使用
最大的功率是一個需要12V 2A的負載
這是我電源設計里最大考慮的點。

基于你的情況,那肯定是要串聯了
24W的話,并聯的話,電流都快8A了,如果不是效率很好的升壓芯片,8A的發熱量和損耗是很大的
串聯就得加一個平衡板了,充電也就得用7.4V充電電路了
安全方面主要是看芯片有沒有過熱保護了,如果有的話,倒也不怕
回復

使用道具 舉報

ID:887186 發表于 2022-5-9 20:10 | 顯示全部樓層
Y_G_G 發表于 2022-5-9 20:07
基于你的情況,那肯定是要串聯了
24W的話,并聯的話,電流都快8A了,如果不是效率很好的升壓芯片,8A的發熱量 ...

明白,十分感謝!我去試一試
回復

使用道具 舉報

ID:401564 發表于 2022-5-9 21:58 | 顯示全部樓層
odfggf 發表于 2022-5-9 20:01
既然輸出12V,不如再加一節電池,3節串聯供電。降壓效率一般遠高于升壓、

如果是自己做的東西,那肯定無所謂了,
但如果是產品,可能在外形,成本,重量上都已經有標準了,大多時候是沒法搞的
回復

使用道具 舉報

ID:612392 發表于 2022-5-9 22:39 | 顯示全部樓層
正好我是做鋰電的,以下回答看看能否解決你的困惑
1.輸出的負載功率一致時,是否兩節電池串聯或并聯都是一樣的耗電時間
   輸出功率一致時,兩節串聯的效率>兩節并聯,因?yàn)榇?lián)電壓高,同功率下,電池的放電電流就小,能夠放出的容量就更多,特別是功率越大越明顯。而且串聯電壓高,對于升壓來說,效率也會更高一些。

2.兩節電池串聯是否需要平衡充保護
   如果只是兩節電芯直接串聯連接,沒有任何保護電路的話,最好要用平衡充,否則兩節電池后期不致的時候會出現一只電壓低,另一只電壓高的情況,電壓高的被過充容易著火;電壓低的過放容易鼓脹(如果是軟包裝鋰電)
   可以的話,最佳方案是增加一個鋰電池保護電路,只具備過充保護都是OK的,兩串的成本也很低的

3.兩節電池串聯的話,我看單片機直接AD采集已經不可用了,除了用電阻分壓采集還有什么更好的辦法嗎
    最經濟的方法就是電阻分壓了。如果成本允許的話,還可以采用AFE(模擬前端)來采樣,通過MCU與AFE間通信來獲取每一節電芯的電壓值,這樣一來功耗較小,二來精度也可以得到保證。
回復

使用道具 舉報

ID:491875 發表于 2022-5-10 08:06 | 顯示全部樓層
提問盡可能精確一些,電池串聯或者并聯供電不能一概而論,盡可能與供電要求靠近為最佳選擇。12V供電,就鋰電池來說,串聯要優于并聯,如果5V或者5V以下供電,并聯要優于串聯。所以,樓主提問時可以考慮將供電要求一并列出。
回復

使用道具 舉報

ID:887186 發表于 2022-5-10 09:49 | 顯示全部樓層
cjjdemon 發表于 2022-5-9 22:39
正好我是做鋰電的,以下回答看看能否解決你的困惑
1.輸出的負載功率一致時,是否兩節電池串聯或并聯都是一 ...

謝謝!非常有幫助!我想再請教一下,我這邊帶不帶平衡充保護板差了一塊錢,有過充保護就不需要平衡充了嘛
回復

使用道具 舉報

ID:887186 發表于 2022-5-10 10:14 | 顯示全部樓層
老愚童63 發表于 2022-5-10 08:06
提問盡可能精確一些,電池串聯或者并聯供電不能一概而論,盡可能與供電要求靠近為最佳選擇。12V供電,就鋰 ...

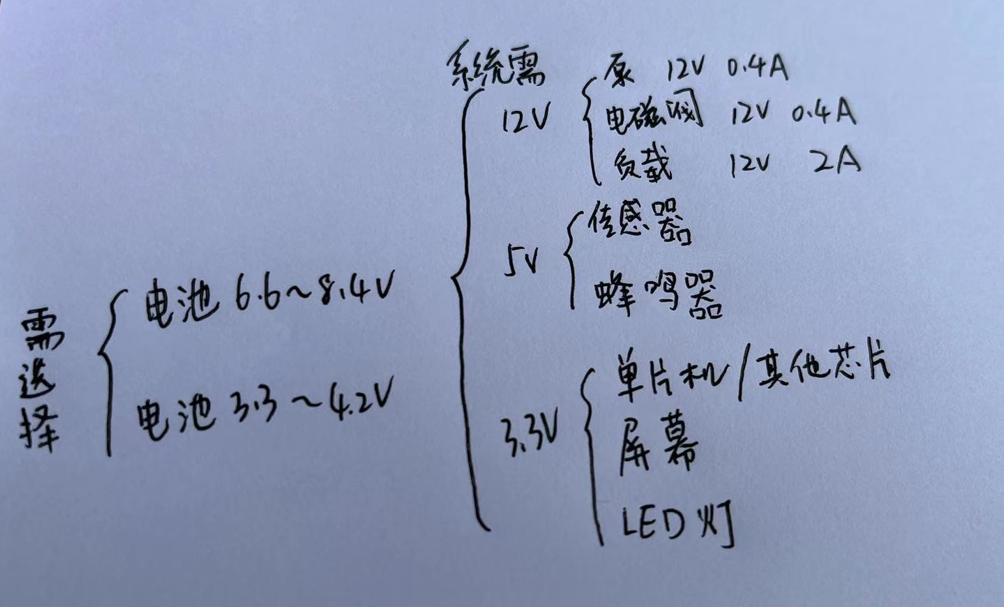

感謝,我已經編輯了羅列了一些出來
回復

使用道具 舉報

ID:301191 發表于 2022-5-10 18:59 | 顯示全部樓層
頂一下
回復

使用道具 舉報

ID:25310 發表于 2022-5-11 15:14 | 顯示全部樓層
直接3個串聯,不用升壓。
回復

使用道具 舉報

ID:1025750 發表于 2022-5-11 17:15 | 顯示全部樓層
應該是串聯 并聯的話功率太大了
回復

使用道具 舉報

ID:1025765 發表于 2022-5-12 15:56 | 顯示全部樓層
加一個升壓電路就好了
回復

使用道具 舉報

ID:61876 發表于 2022-5-12 17:13 | 顯示全部樓層
用12V的電池供應12V負載。用調壓器件或穩壓管分別產生5V和3.3V電壓,然后還可以給12V電池充電。是最簡單的設計。
回復

使用道具 舉報

ID:887186 發表于 2022-5-13 17:37 | 顯示全部樓層
gaozhaohong 發表于 2022-5-12 17:13
用12V的電池供應12V負載。用調壓器件或穩壓管分別產生5V和3.3V電壓,然后還可以給12V電池充電。是最簡單的 ...

串聯充電好像充電芯片都挺少的不知道大佬有什么推薦
回復

使用道具 舉報

ID:61876 發表于 2022-5-13 18:40 | 顯示全部樓層
一夜暴富 發表于 2022-5-13 17:37
串聯充電好像充電芯片都挺少的不知道大佬有什么推薦

12V電池可以買到,不必用串聯
回復

使用道具 舉報

ID:138119 發表于 2022-5-14 15:13 | 顯示全部樓層
一夜暴富 發表于 2022-5-13 17:37
串聯充電好像充電芯片都挺少的不知道大佬有什么推薦

BQ24725,BQ25703,SGM41526,很多的~
回復

使用道具 舉報

ID:138119 發表于 2022-5-14 15:15 | 顯示全部樓層
可以了解一下這些芯片~

BQ24725.pdf

1.49 MB, 下載次數: 3

BQ24725A.pdf

2.46 MB, 下載次數: 3

BQ25703A.pdf

2.11 MB, 下載次數: 3

SGM41526.pdf

1.45 MB, 下載次數: 3

回復

使用道具 舉報

ID:138119 發表于 2022-5-14 15:29 | 顯示全部樓層
或者用電能計量芯片(這類芯片太多了),直接獲取數字電壓、電流等結果~
CS5460A
ATT7022
ATT7025

    CS5460A中文數據手冊.pdf
    ATT7022.pdf
    ATT7025用戶手冊(V2.21).pdf

回復

使用道具 舉報

ID:1026496 發表于 2022-5-14 17:00 | 顯示全部樓層
如果考慮功耗可以 使用電池6.6-8.4使用升壓芯片吧電壓升至12v, 供給12v,再使用 使用dcdc 到5v;電池3.3-4.2 使用dc dc 到3.3v 注意共地
