20瓦甲類功放板電路原理圖

ID:963310 · 發表于 2022-5-17 13:23

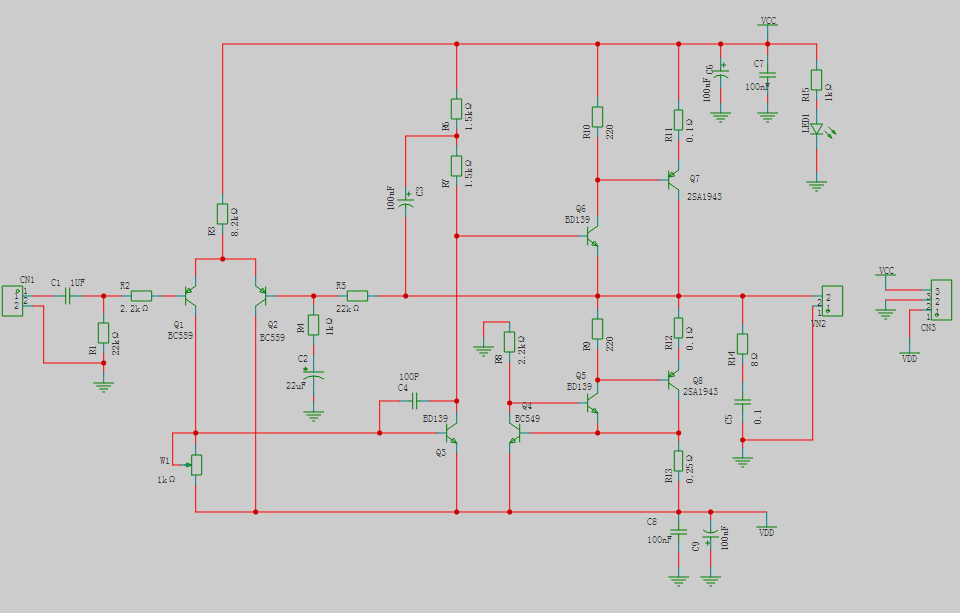

網上得一20瓦甲類電路

管子便宜好買，遂決定一試

ID:963310 · 發表于 2022-5-17 13:30

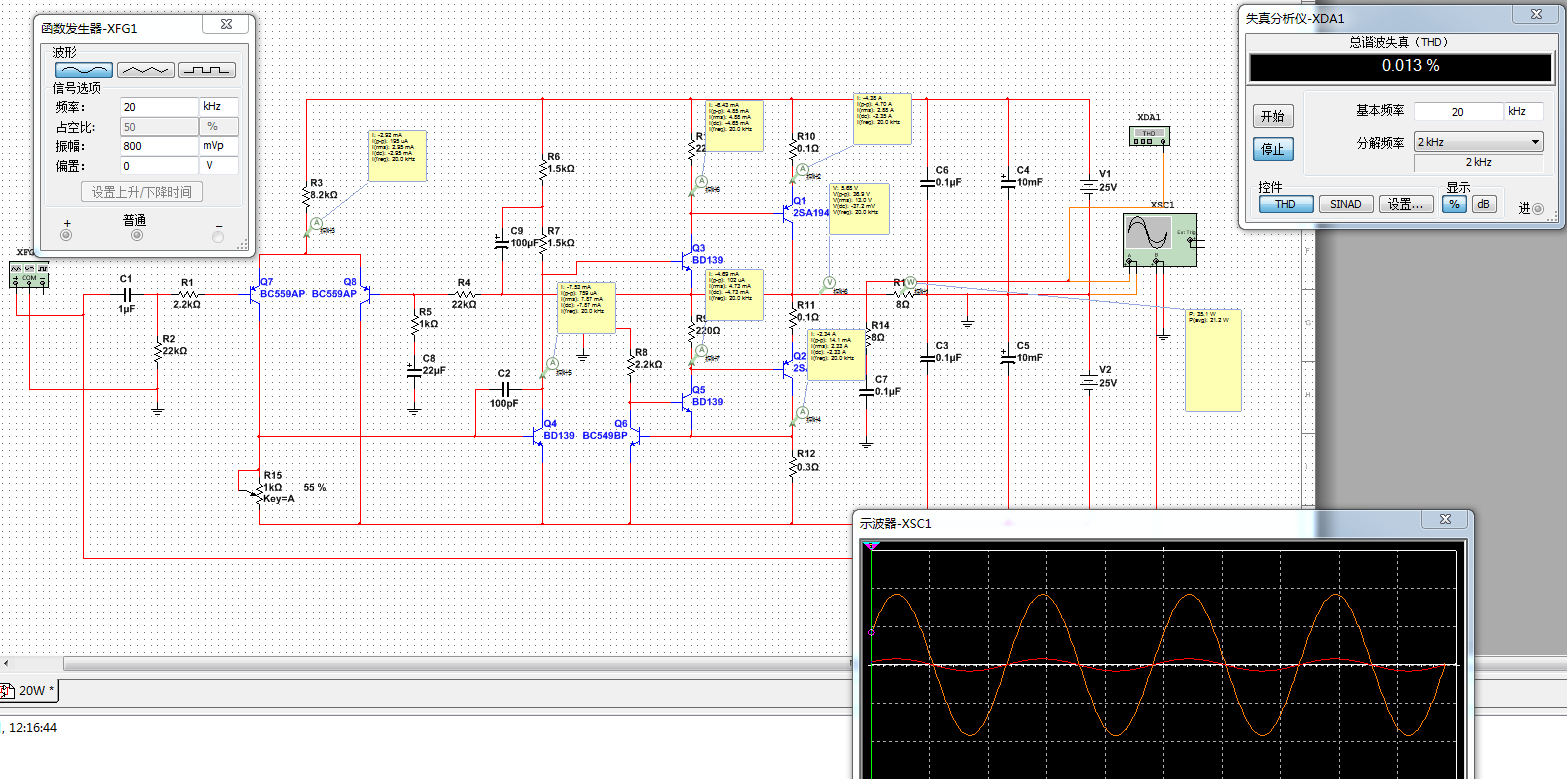

該圖紙網上有原作者制作步驟，不再重復，用MULTISIM打了一個電路做了一下仿真

在正負25伏電壓下，可得到21瓦不失真功率

ID:963310 · 發表于 2022-5-17 13:34

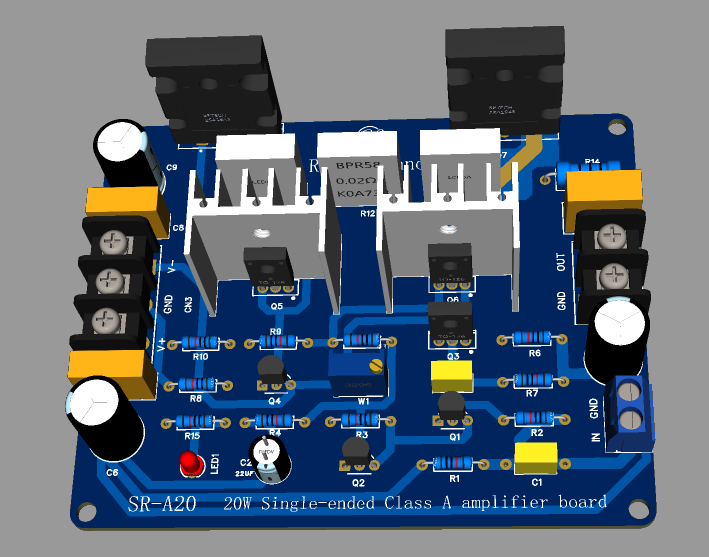

畫了一下板子

，等有時間了，焊一下試試

ID:359518 · 發表于 2022-5-20 16:45

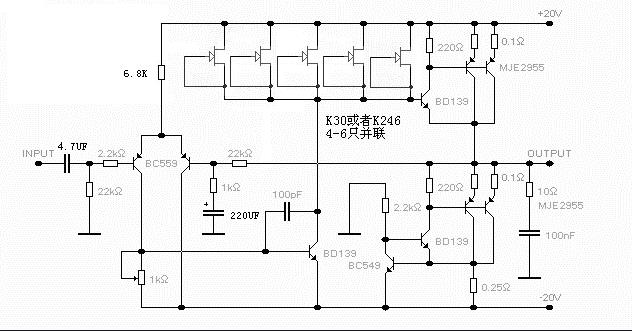

靜態2800mA，雙25v單對管夠牛。好像和網上流傳的不同，供電雙20。 51hei截圖20220520164230109.jpg

ID:963310 · 發表于 2022-5-21 11:02

once929 發表于 2022-5-20 16:45
靜態2800mA，雙25v單對管夠牛。好像和網上流傳的不同，供電雙20。

搜20瓦甲類功放，就可以搜到原圖，你這個圖是是吧電阻改成了節型場管

ID:963310 · 發表于 2022-5-21 11:09

once929 發表于 2022-5-20 16:45
靜態2800mA，雙25v單對管夠牛。好像和網上流傳的不同，供電雙20。

20伏和25伏差不多，不失真功率25伏略大，我覺得雙18伏變壓器比較普遍，LM1875也可以用，所以就用了正負25伏

ID:359518 · 發表于 2022-5-21 11:41

功耗問題

ID:963310 · 發表于 2022-5-22 08:41

once929 發表于 2022-5-21 11:41
功耗問題

調整靜態電流
