51單片機實訓板V4.0 總原理圖

ID:1024008 發表于 2022-5-19 17:02 來自手機 | 顯示全部樓層 |閱讀模式

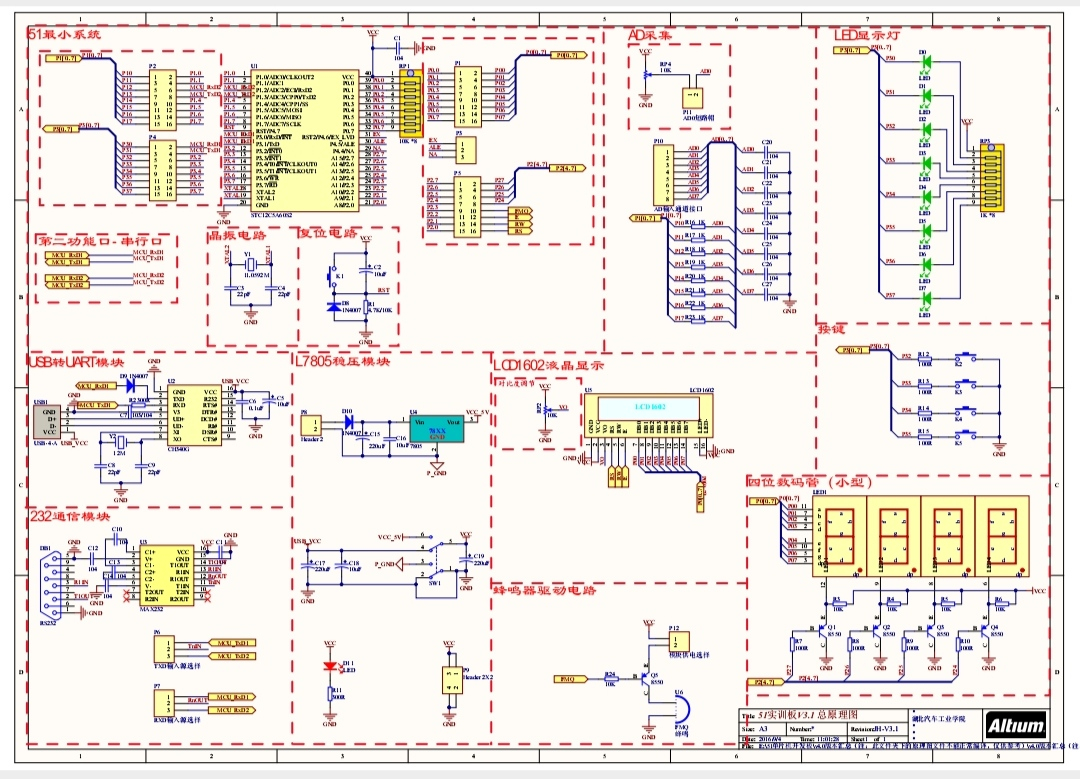

51實訓板V4.0 總原理圖，方便自己進行DIY創作。
包括最小系統，穩壓模塊，AD采集模塊，LED模塊，LCD1602液晶顯示，四位數碼管，USB轉UART模塊，232通訊模塊以及蜂鳴器模塊。
（瓷片電容除了22pf外基本是104，電解電容分清正負）
