全自動洗衣機電源開關帶自動斷電的引腳如何接線？

ID:1006814 · 發表于 2022-6-30 09:51

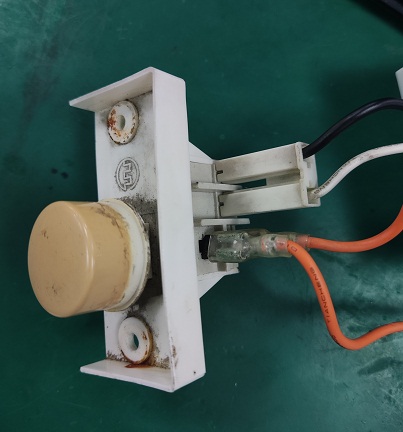

家里的全自動洗衣機壞了，拆下來一個電源開關，帶自動斷電的。想改裝成一個控制器，可以控制自身斷電。但4個引腳，有2個是接AC220V火線入和火線出，另2個應該是控制電磁閥的，但不知道是接AC還是DC，電壓多大？請教一下大家，看看有了解的嗎？

ID:731755 · 發表于 2022-6-30 11:23

洗衣機一般都是交流控制的，黑白應該是控制線紅線或者零線，橙色線被控制線，可以用萬用表測一下通斷，黑白線應該有阻值的，

ID:1006814 · 發表于 2022-6-30 11:34

黑白線之間電阻大概750歐姆，那是否將這兩根線直接接AC220V的零線和火線？正常的話，接通后，開關斷開了，此時再將黑白線與AC220V斷開。

ID:1037739 · 發表于 2022-6-30 13:24

按理來說，正常的話，接通后，開關斷開了，可以用萬用表測一下通斷，此時再將黑白線與AC220V斷開。

ID:1006814 · 發表于 2022-6-30 14:32

感謝！我試試，沒問題的話，控制器就可以出樣品了。

ID:1006814 · 發表于 2022-7-1 08:15

最后測試結果：
當按下電源開關時，2個棕色線導通。此時給黑白色線接通AC220V時，開關自動彈開，2根棕色線斷開。我是通過一個繼電器瞬間給黑白線通AC220V，一是模擬正式工作時設備自身斷電，二是以免長時間通電損壞開關。
