我的單片機獨立式鍵盤包含程序代碼原理圖

ID:1038354 · 發表于 2022-7-5 15:05

獨立式鍵盤實驗設計

使用AT89S52單片機，設計一個具有8個按鍵的獨立式鍵盤，每個按鍵對應一個發光二極管。功能要求：無鍵按下時，鍵盤輸出全為“1”，發光二極管全部熄滅；有鍵按下時，其所對應發光二極管點亮。

實驗原理

獨立式鍵盤電路組成由單片機最小系統；
8個按鍵電路；8個LED電路。
單片機I/O口引腳分配8個按鍵接P0口；按鍵一端接地；另一端接P0口引腳，并通過上拉電阻接+5V。
8個LED接P1口，LED采用共陽極接法。

獨立式鍵盤電路設計時，每個按鍵的一端與P0口的一個引腳相連，另一端接地。

無鍵按下時，P0的8個I/O口均通過電阻接高電平，信息為“1” ，鍵盤輸出全為“1”發光二極管全部熄滅。

有鍵按下，將使對應的I/O口通過該鍵接地，信息為“0” ，對應發光二極管點亮。

CPU可以通過檢測P0的8個I/O口線哪個是“0”就可以識別是否有鍵按下，并能識別出是哪一個鍵按下。

實驗過程

在keil軟件中，新建項目，新建c語言獨立式鍵盤文件，輸入代碼保存并編譯，生成hex文件

代碼如下:

獨立式鍵盤功能實現分析
判斷是否有按鍵按下
while(x==0xff)                   //循環判斷是否有鍵按下
{
   x=P0;    //讀鍵盤狀態
}
delay10ms（）; //延時10ms去抖動
x=P0;       //再次讀鍵盤狀態
if（x==0xff) continue；//如果無鍵按下則認為是按
//鍵抖動，重新掃描根據鍵值點亮對應的發光二極管
switch(~x)
{
  case 0x01：P1=0xfe; break；//點亮第一個發光二極管
  case 0x02：P1=0xfd; break；//點亮第二個發光二極管
  case 0x04：P1=0xfb；break；//點亮第三個發光二極管
  case 0x08：P1=0xf7; break；//點亮第四個發光二極管
  case 0x10：P1=0xef; break；//點亮第五個發光二極管
  case 0x20：P1=0xdf; break；//點亮第六個發光二極管
  case 0x40：P1=0xbf; break；//點亮第七個發光二極管
  case 0x80：P1=0x7f; break；//點亮第八個發光二極管
default：break；
}

}

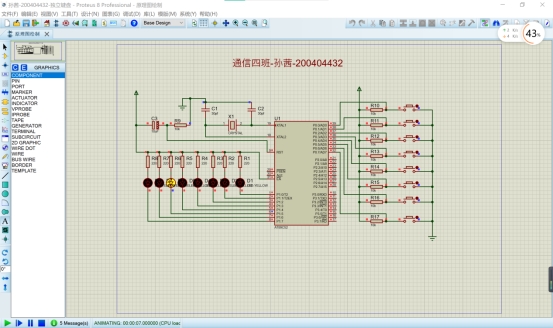

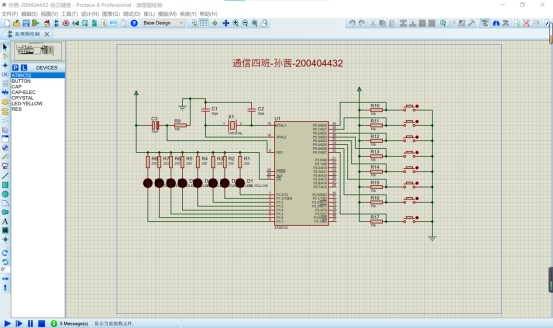

運行Proteus，新建“獨立式鍵盤”設計文件，放置并編輯ST89C52、CRYSTAL、CAP、CAP-ELEC 、RES 、BUTTON 、LED-YELLOW等元器件.有鍵按下，其發光二極管點亮。

實驗總結

程序要判斷是否有2個或2個以上的鍵盤同時按下，以免鍵盤分析錯誤。

實驗總結

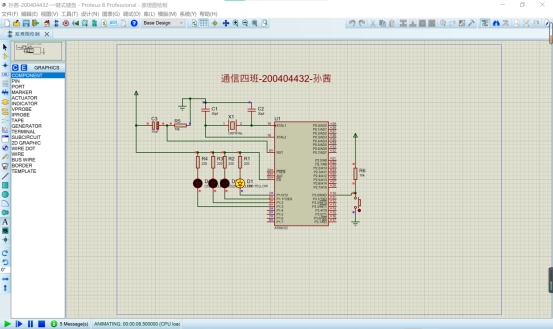

給每個不同的功能模塊用不同的ID號標識，這樣，每按下一次按鍵，ID 的值是不相同的，所以單片機就很容易識別不同功能的身份了。 D1到D4發光二極管在每個時刻的閃爍的時間是受按鍵來控制，我們給D1到D4閃爍的時段，定義出不同的ID號，只要每次按下按鍵時，分別給出不同的ID號我們就能夠完成上面的任務了。
