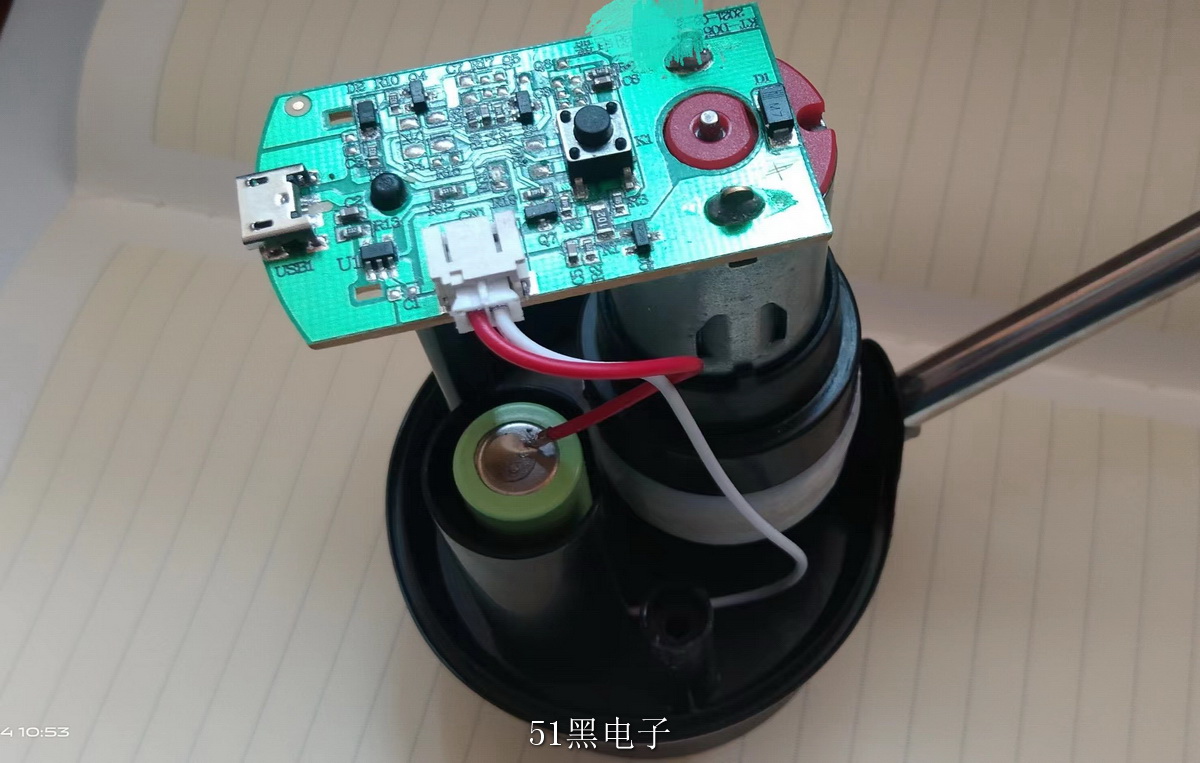

閑來無事，拆了個桶裝水抽水器。如圖： 測繪PCB，Sprint-Layout 6.0輸出電路圖如下： 電路大致原理：單節18650鋰電池（實測3.838v）當其電壓高于3.3v以上時穩壓管D2擊穿，至Q4基極得電導通為后面的Q3,Q7提供到地的電流回路，（猜想當電池電壓低于3.3v左右時，D2達不到擊穿電壓，相當于開路，Q4無法獲得基極電流不能導通，從而切斷了后極對地回路，電路不能啟動，同時保護了鋰電池不至于過放。） ☆ 問題一：D2在PCB上的絲印w3，經查是3.3v穩壓二極管，而電路實測壓降2v左右，不知如何理解 R3,R9分壓得1.236v，當輕觸開關K1被按下，Q3導通Q7獲得正偏也導通，通過R1為Q1柵極提供約3v開啟電壓，Q1導通電機得電，抽水器正常工作。另一路經由R6，R7，R8分壓維持Q3持續導通，電機持續輸出。 該電路板結構小巧全部采用貼片元件（C2,C4,C5,C6未測均未標出），開機原理一看便懂，連我這個稍有模電基礎的菜鳥也能猜出個一二三，然而電路設計比較巧妙，當再次按下K1時，電路即停止運行。（猜想該功能的實現可能與C6的充放電有關，由于水平有限，百思不得解）

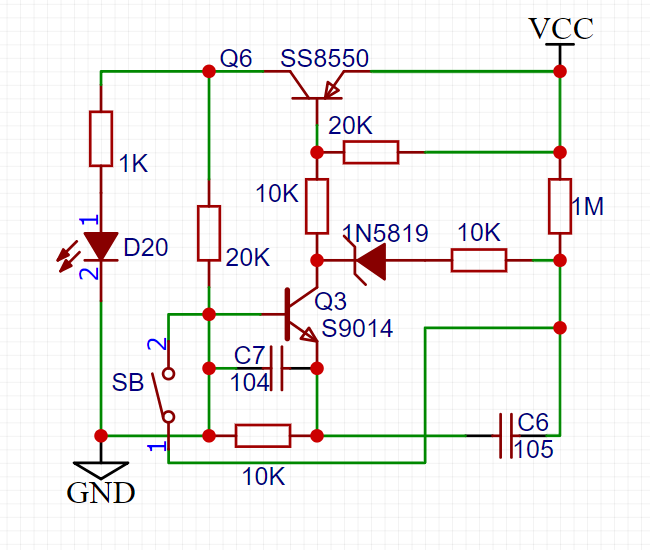

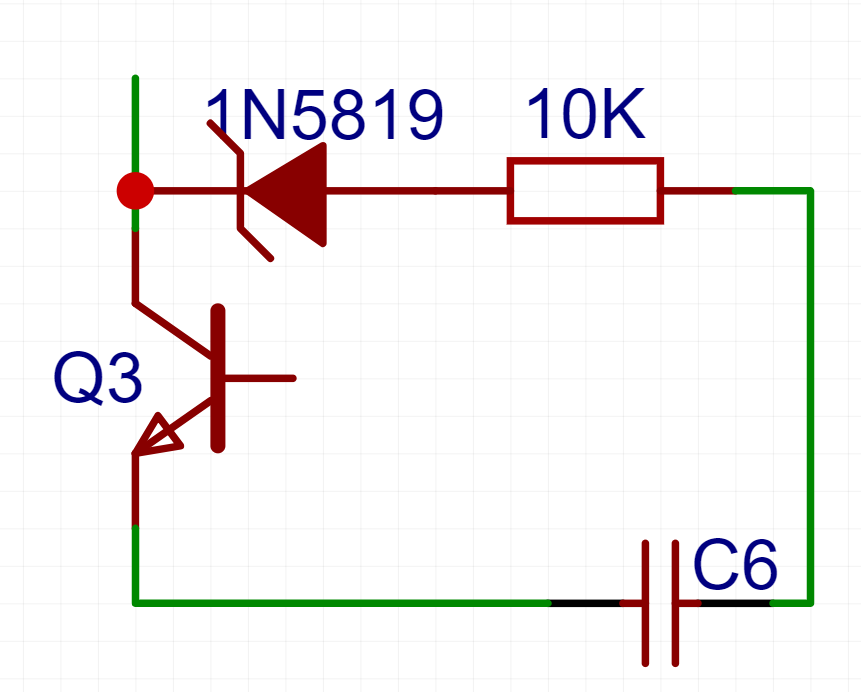

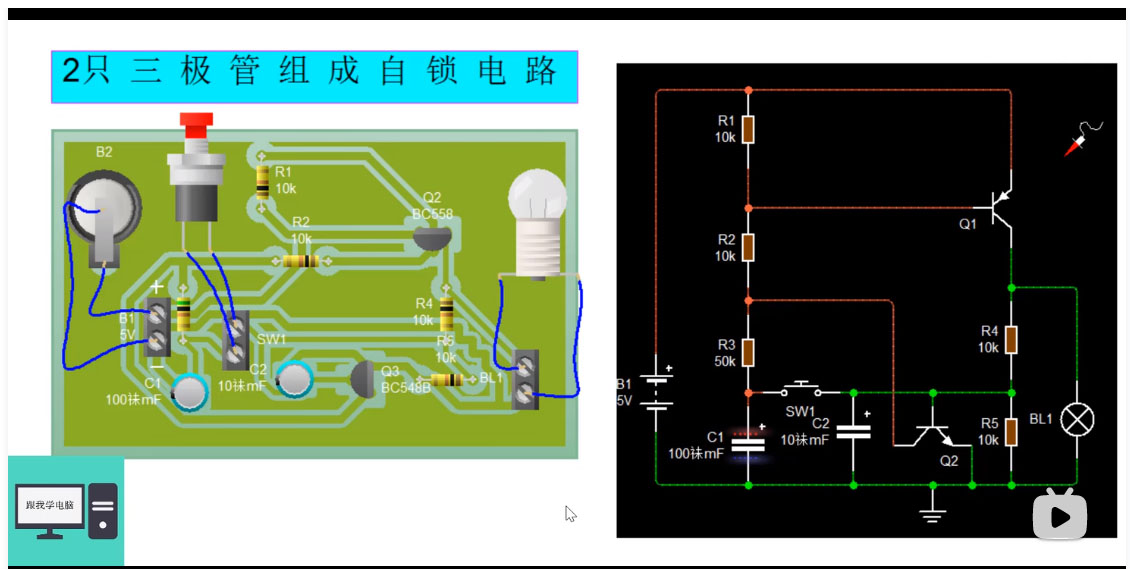

☆問題二：該電路能夠?qū)崿F(xiàn)一鍵啟停，抽水器工作時K1被再次按下，是如何實現停機的，望各位前輩高手，不吝賜教，還有電路中C5起什么作用，希望一并解答，謝謝！
|
